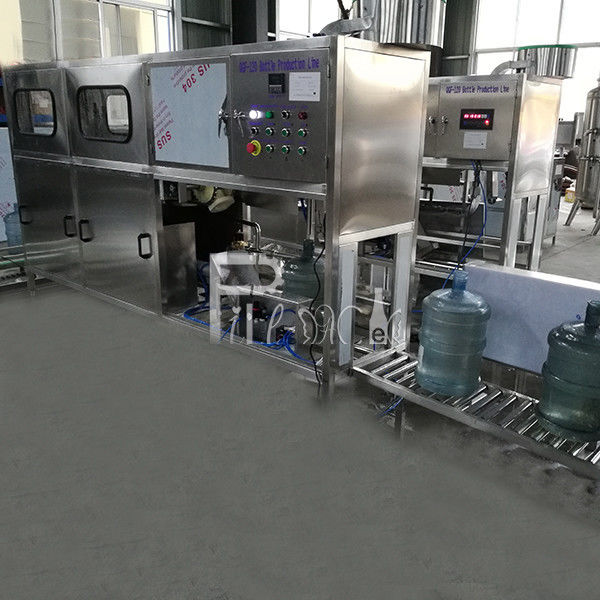

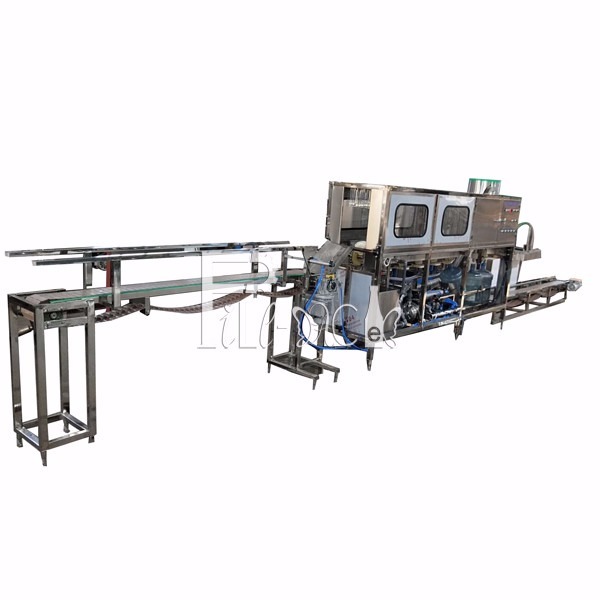

Ligne remplissante de l'eau de seau de 120 BPH

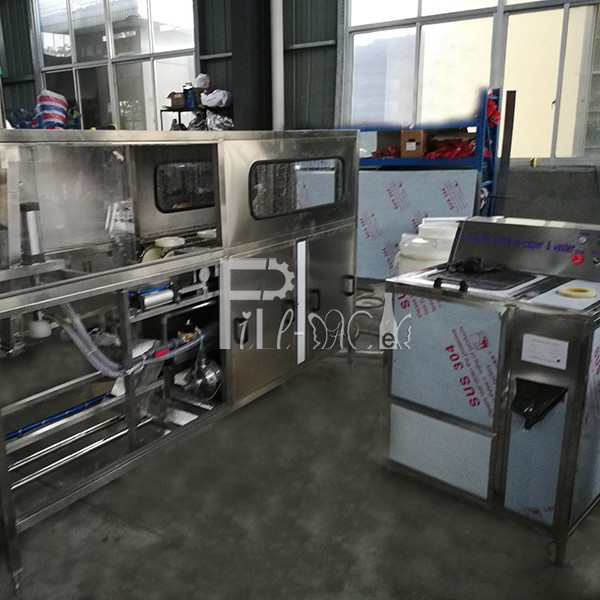

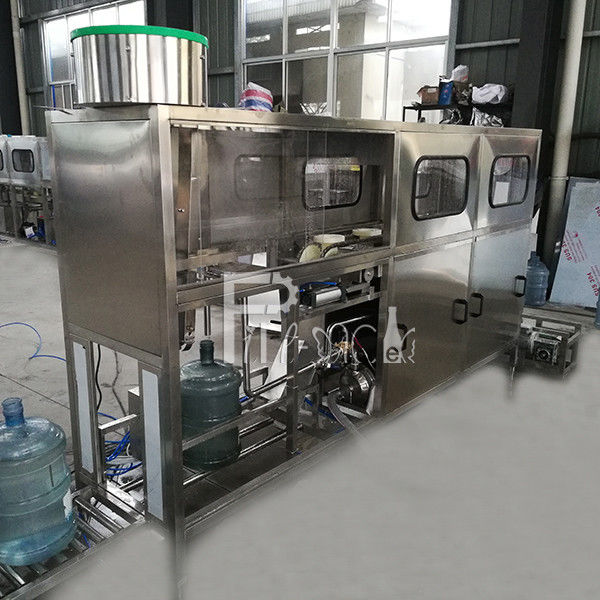

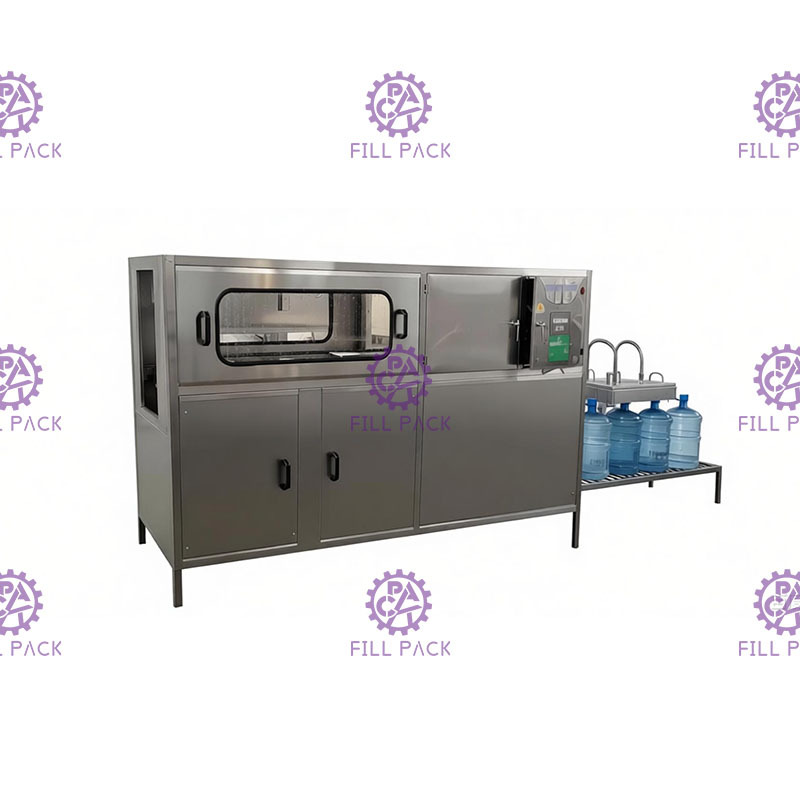

2, Rinceuse-remplisseuse-boucheuse monobloc avec SUS304 complet

Principe :

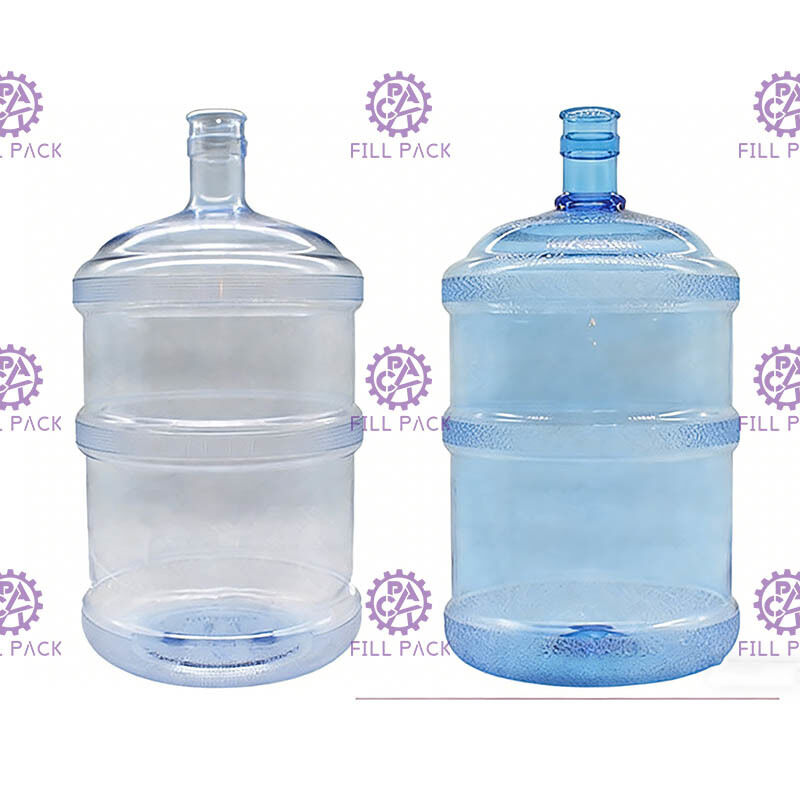

Cette ligne de remplissage d'eau en bouteilles d'un gallon est intégrée aux fonctions de lavage-remplissage-bouchage des bocaux ;

L'opérateur charge manuellement le bocal vide sur le support de bocal, le support de bocal avec le bocal sera transféré à l'avance pour le lavage du bocal, la force de transmission est assurée par un cylindre à engrenages ;

Le lavage sera divisé en 3 parties, le 1er processus se fait par un liquide désinfectant, le 2ème processus se fait par lavage à l'eau recyclée, le 3ème processus se fait par de l'eau pure ; Après le lavage, les bocaux tomberont sur une plaque angulaire à partir du support de bocal par une chaîne de transmission avec la force de gravité ;

Ensuite, les bocaux seront poussés par un cylindre de poussée sous la tête de remplissage, puis le remplissage commencera ;

Le volume de remplissage peut être contrôlé par le réglage du temps de remplissage.

Les bocaux remplis seront poussés sous la tête de bouchage par des bocaux vides par la suite.

L'opérateur place beaucoup de bouchons désordonnés dans le chargeur de bouchons, le chargeur de bouchons triera automatiquement les bouchons pour les charger dans le rail de bouchons. Lorsque les bouteilles remplies passent sous la tête de bouchage, le bouchon tombera sur le col du bocal, puis le cylindre de bouchage effectuera le bouchage automatiquement par le cylindre de pression du bouchon.

Détails du panneau de contrôle PlC :

Trieur de bouchons :

Paramètres :

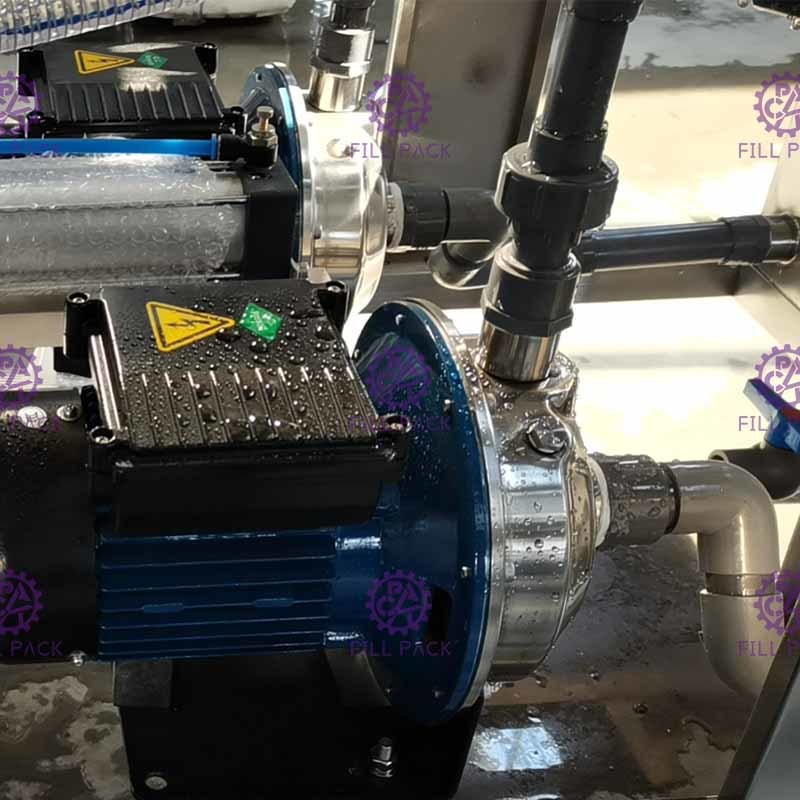

Pompe de rinçage 1 : 0,37 KW

Pompe de rinçage 2 : 0,37 KW

Pompe de remplissage : 0,55 KW

Moteur de tri des bouchons : 0,09 KW

Dimensions : 3100*570*1450 mm (chargeur de bouchons sur le côté)/2700*570*1720 mm (chargeur de bouchons sur le dessus)

+ 2000 mm de convoyeur

Poids : 400 kg

3, Convoyeur à rouleaux

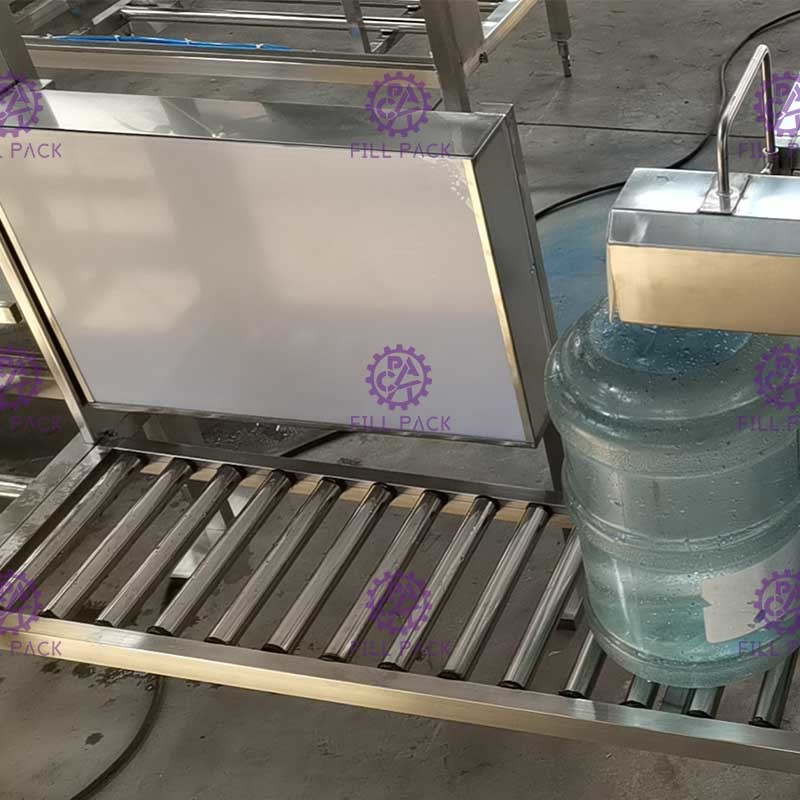

4, Lampe de contrôle

5, Tunnel de rétraction d'étiquettes

1.6, Machine de codage à rouleau d'encre solide

Description :

L'utilisation de la technologie d'intégration photoélectrique, de la roue d'encre solide avancée, présente les excellentes performances d'impression instantanée et de séchage instantané, ce qui n'est pas facile à effacer. La machine est de conception avancée, de fabrication précise, de fonctionnement stable, contrôlée longitudinalement en position par commande électronique, réglable arbitrairement, actions d'impression et comptage contrôlés photoélectriquement, et le nombre de feuilles imprimables peut être défini.

Applicable à l'indentation de surface ou à la date de production d'impression couleur, au numéro de lot du produit, à la date d'expiration, à la qualification d'inspection, etc. des boîtes en carton, des étiquettes, des étiquettes, des certifications, etc., avec tri automatique, comptage automatique, positionnement aléatoire, temps d'impression prédéfinis, l'indentation est claire, la couleur est facultative, la vitesse d'impression est rapide, l'impression instantanée sèche instantanément, les pertes et autres avantages.
