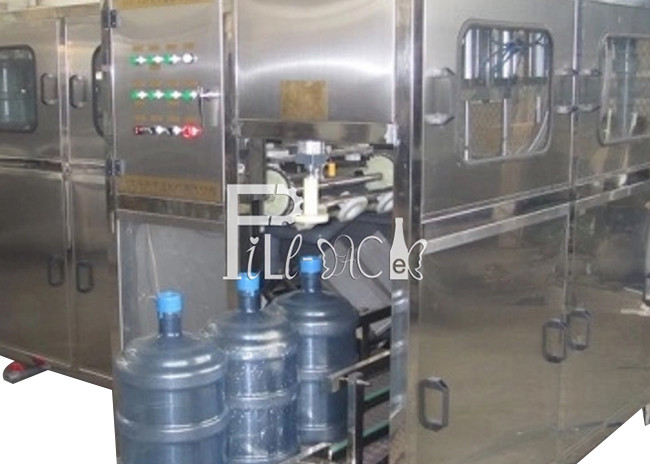

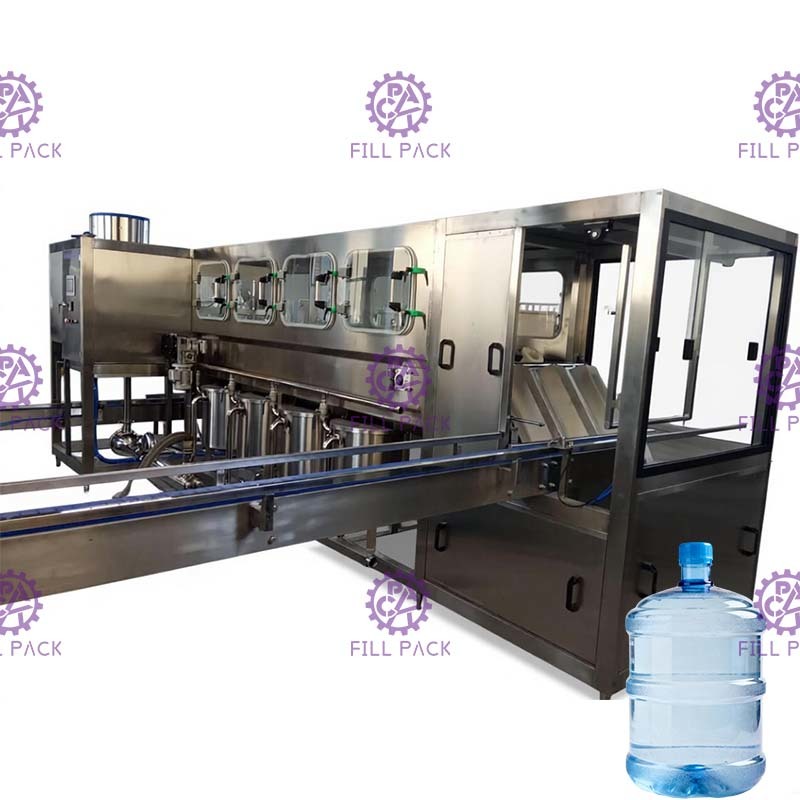

Bouteille complètement automatique conduite électrique de 450BPH 20L machine de remplissage de bouteilles de 5 gallons pour l'eau minérale

Description de produit

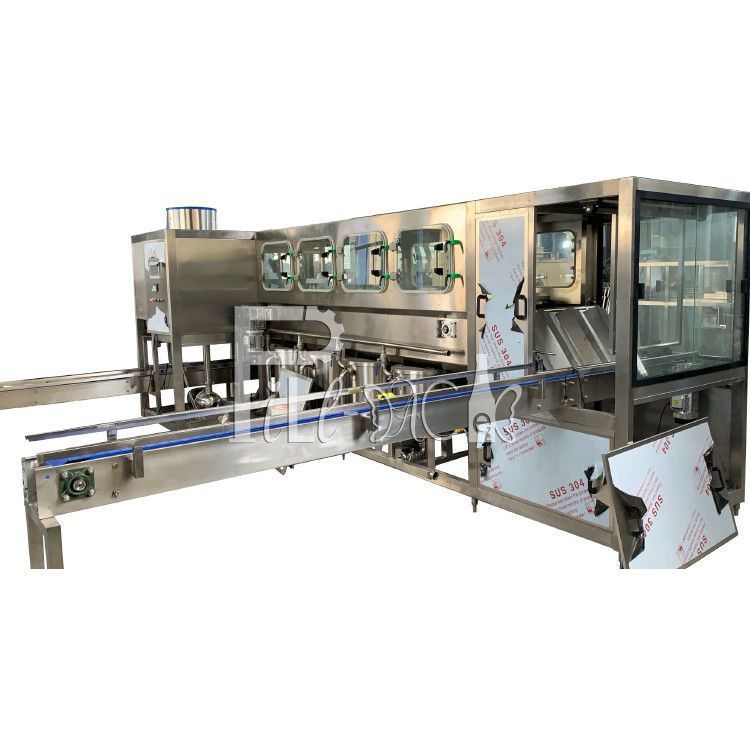

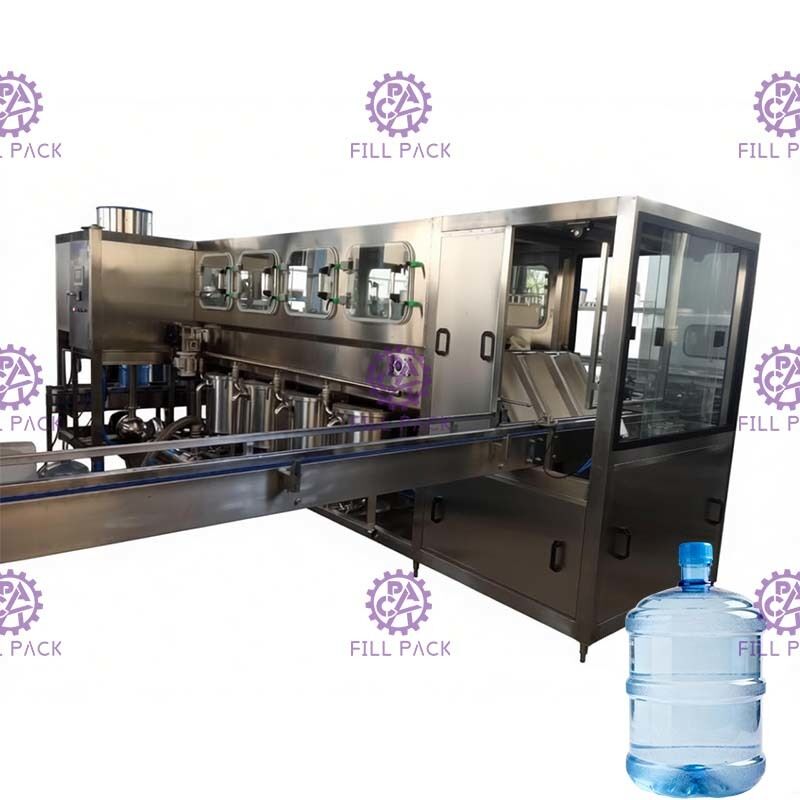

Description de machine de remplissage complète de baril de 5 gallons/seau avec la vitesse de 450BPH

Cette machine de remplissage de seau peut automatiquement effectuer le lavage, la stérilisation, remplir, couvrir, compter et décharger de produits. C'est un nouveau genre de ligne productrice automatique barreled de l'eau, qui intègre le mécanisme, l'électricité et les technologies pneumatiques ensemble.

Processus fonctionnant de machine de remplissage de seau :
L'unité remplissante de baril peut être divisée en 3 étapes : lavant, remplissant et couvrant, les postes de travail du total 16,
1, 2 stations de lavage de désinfectant
2, 1 station de égouttement
3, 2 stations de l'eau de retour
4, 2 stations pures de l'eau
5, 1 station de égouttement
Stations d'un côté 8, les deux côtés 16 stations

Processus fonctionnant en tant que ci-dessous :

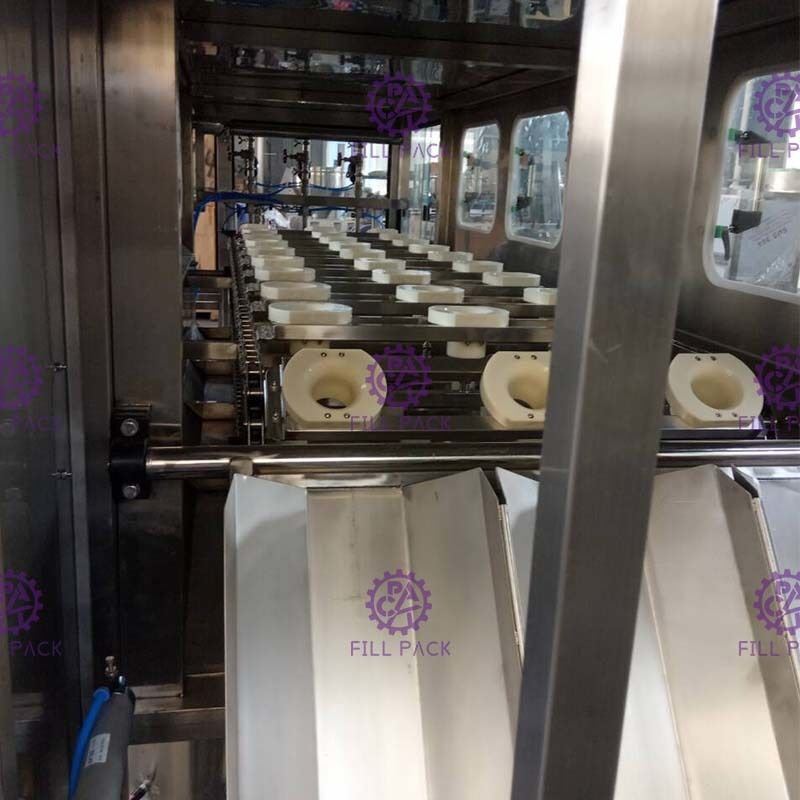

1. Les bouteilles vides écrivent les stations de lavage et de désinfection par la chaîne et la porte-bouteilles. (Les passages de bouteille de lavage par 8 stations) quand le moteur d'entraînement fonctionne avec une bouteille vide, et entre dans la zone de positionnement d'induction avec le capteur sur la chaîne, le commutateur de capteur de positionnement envoie un signal pour arrêter le moteur d'entraînement, et en même temps, la pompe à eau de bouteille de rinçage démarre pour effectuer le travail de rinçage et de désinfection (le temps de rinçage est commandé par l'arrangement de programme de PLC) ;

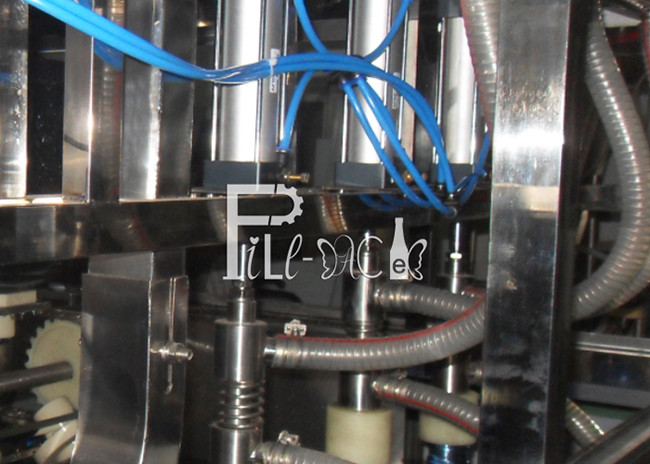

2. Après rinçage, les bouteilles vides rincées sont transportées par le mécanisme d'entraînement de lavage des bouteilles, et la chute sur la bouteille poussant le support. La bouteille poussant des travaux de cylindre pour pousser les bouteilles vides dans la position remplissante, de sorte que le bec remplissant soit aligné avec la bouche de bouteille d'eau, etc. Après que l'eau soit rincée, la pompe remplissante démarre remplir. (Le temps remplissant est ajusté par l'utilisateur selon les besoins)

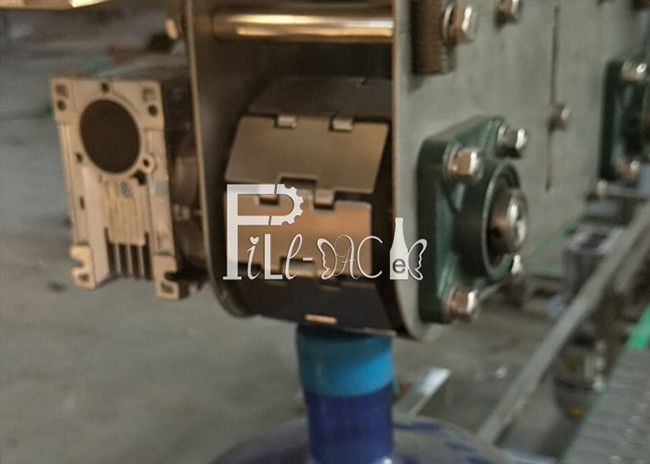

3. Quand le remplissage est plein, le PLC envoie un signal de commande, la vanne électromagnétique remplissante est fermée, et le remplissage est arrêté. Après que le remplissage soit accompli, la bouteille d'eau remplie est envoyée à la couverture du secteur de capsulage par la prochaine bouteille d'eau et envoyé au secteur de glande, le cylindre de capsulage conduit le dispositif de capsulage pour presser le chapeau étroitement. En ce moment, un cycle d'irrigation de lavage est accompli.

Paramètres de machine de remplissage de seau :
Cylindre : Air technologie-Taïwan
Valve magnétique : Air technologie-Taïwan

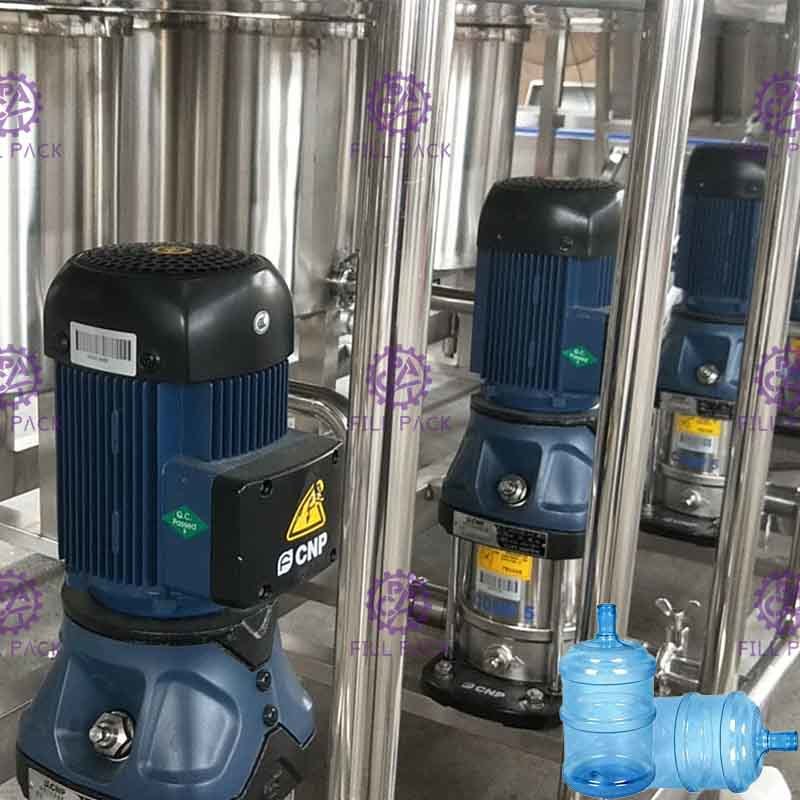

Pompe pompe-remplissante en hausse : Nanfang
PLC : Mitsubishi Japon
Matériel : SUS304
Puissance : 5KW
Dimension : 3600*2000*1800mm
Poids : 800kg

Excepté le 450BPH, nous avons également les types suivants : type 100, 200type, 300 type, 600 type, 900 type, 1200 type etc.
