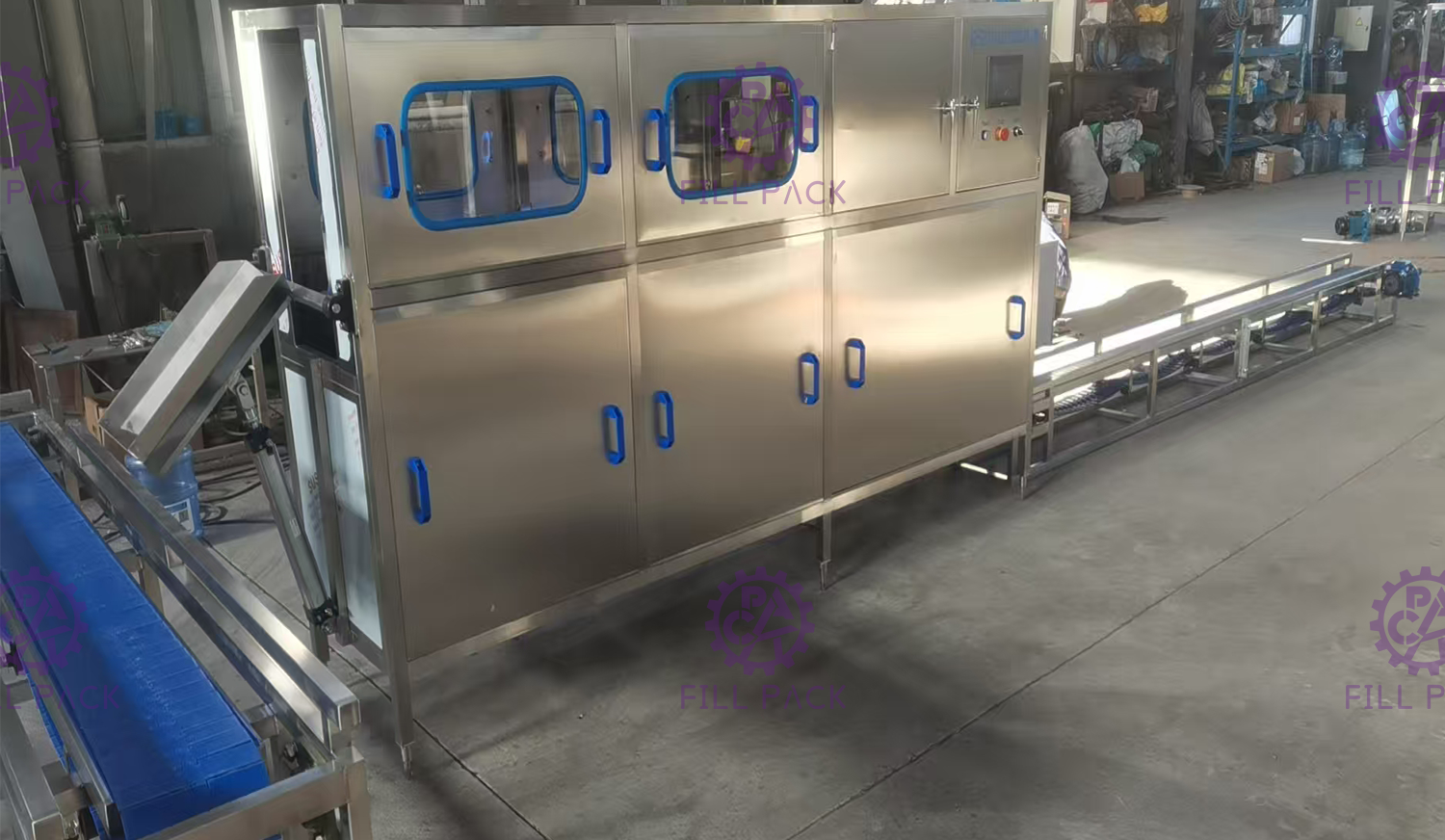

20 ligne remplissante de seul gallon de la rangée 120 BPH de litre

Description de produit

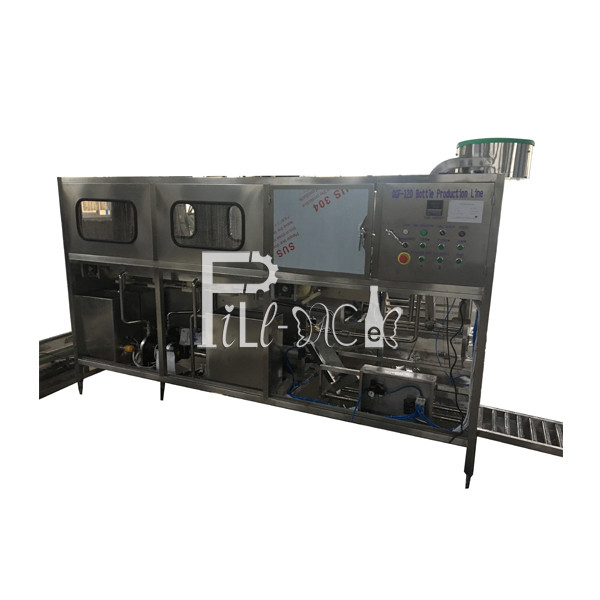

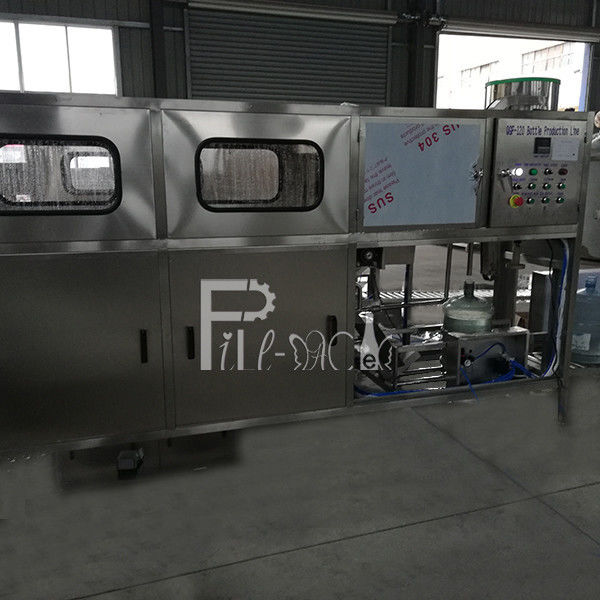

Remplisseur automatique de bouteilles de 3 à 5 gallons à une rangée de 120 BPH avec système de commande PLC

Principe:

Ce remplisseur de bouteille de gallon est intégré avec des fonctions de lavage-remplissage-couvercle ensemble;

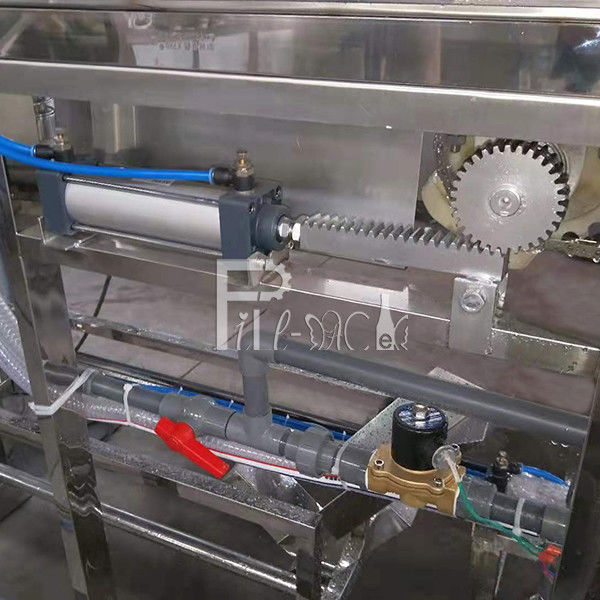

L'ouvrier charge manuellement le pot vide sur le porte-gouttes, le porte-gouttes avec le pot sera transféré à l'avance pour le lavage du pot, la force de transmission est par cylindre d'engrenage;

Le lavage sera divisé en 2 parties, le 1er procédé est par liquide désinfectant, le 2e procédé est par eau pure;

Après le lavage, les bocaux tomberont sur une plaque angulaire depuis le porte-bocal par une chaîne de transmission avec la force de gravité;

Ensuite, les bocaux seront poussés en poussant le cylindre sous la tête de remplissage, puis le démarrage du remplissage;

Le volume de remplissage peut être contrôlé en réglant le temps de remplissage.

Les bocaux remplis seront ensuite poussés sous la tête de couvercle par des bocaux vides.

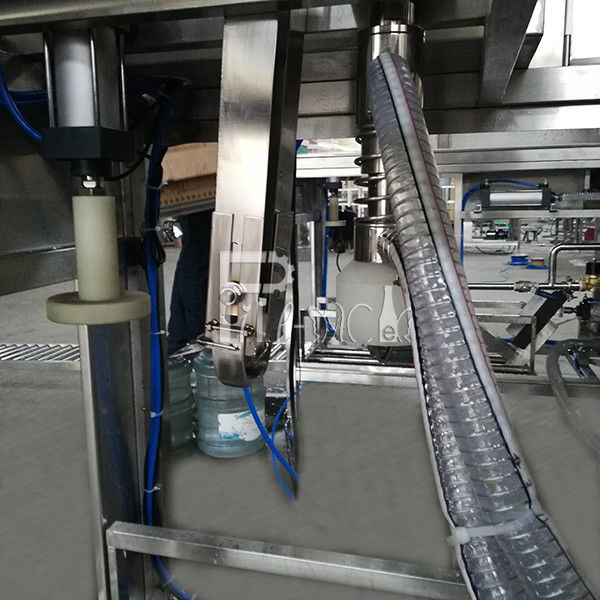

Lorsque les bouteilles remplies passent sous la tête de fermeture, le bouchon tombe sur le cou du bocal.Ensuite, le cylindre de couverture fera le couverture automatiquement par le cylindre de pression de couverture.

Les personnages:

1, Le remplisseur de bouteille de gallon entier est contrôlé par le système Mitsubishi PLC, tout le trajet de la bouteille est calculé à l'avance pour la distance parcourue;

2, Le remplisseur de bouteille de gallon peut fonctionner sous le modèle automatique, le modèle manuel est pour le contrôle de la machine;

Paramètres:

Pompes de rinçage 1: 0,37 kW

Pompes de rinçage 2: 0,37 kW

Pompes de remplissage: 0,55 kW

Moteur de tri de plafond: 0,09 kW

Dimension: 3100*570*1450 mm (chargeur à plafond sur le côté) /2700*570*1720 mm (chargeur à plafond sur le dessus) + convoyeur de 2000 mm

Poids: 400 kg

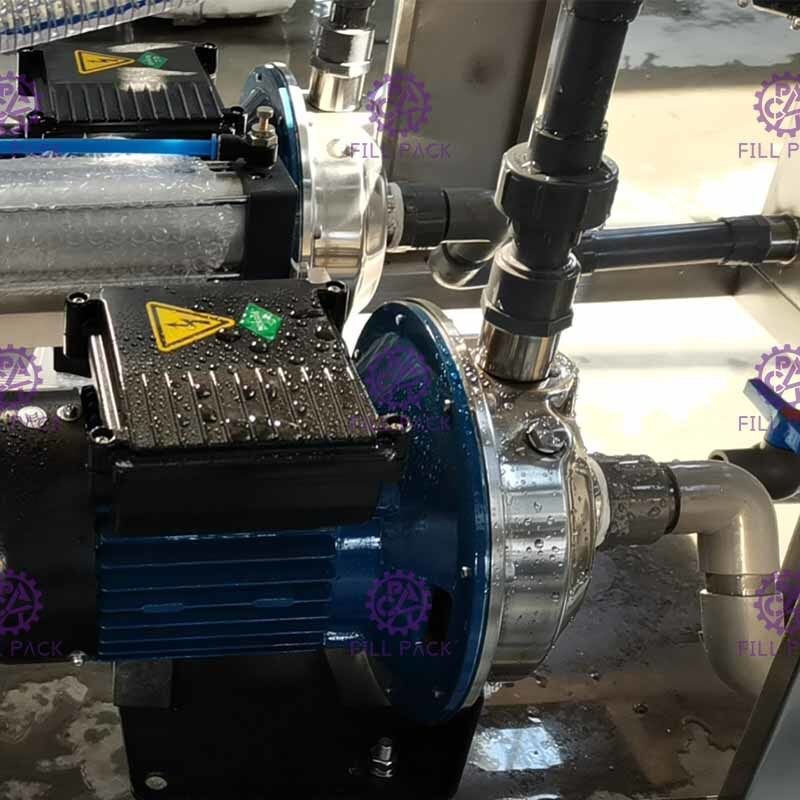

Détails des pompes à eau:

Détails du moteur:
