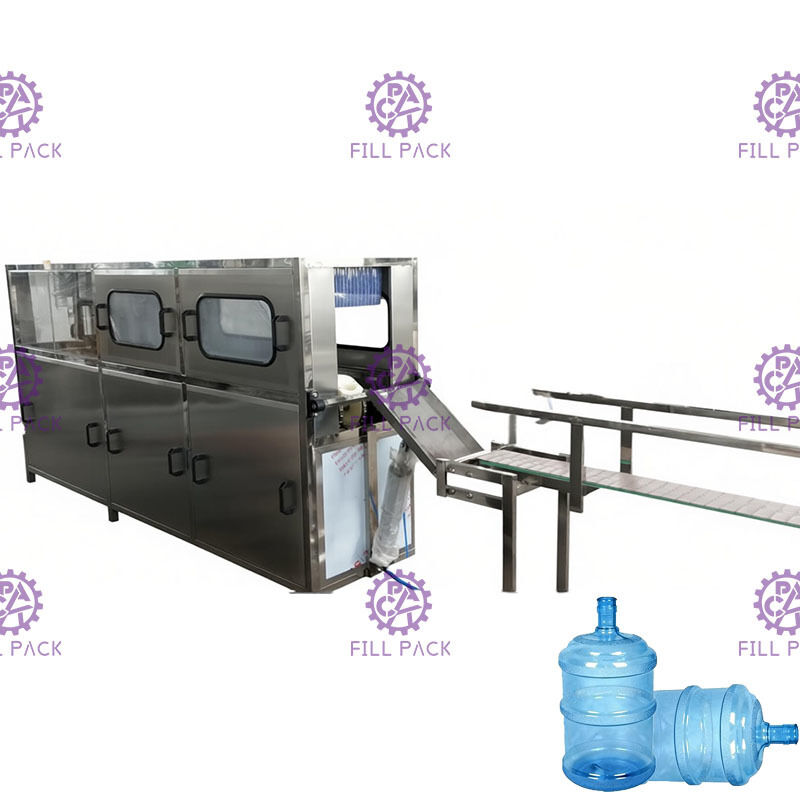

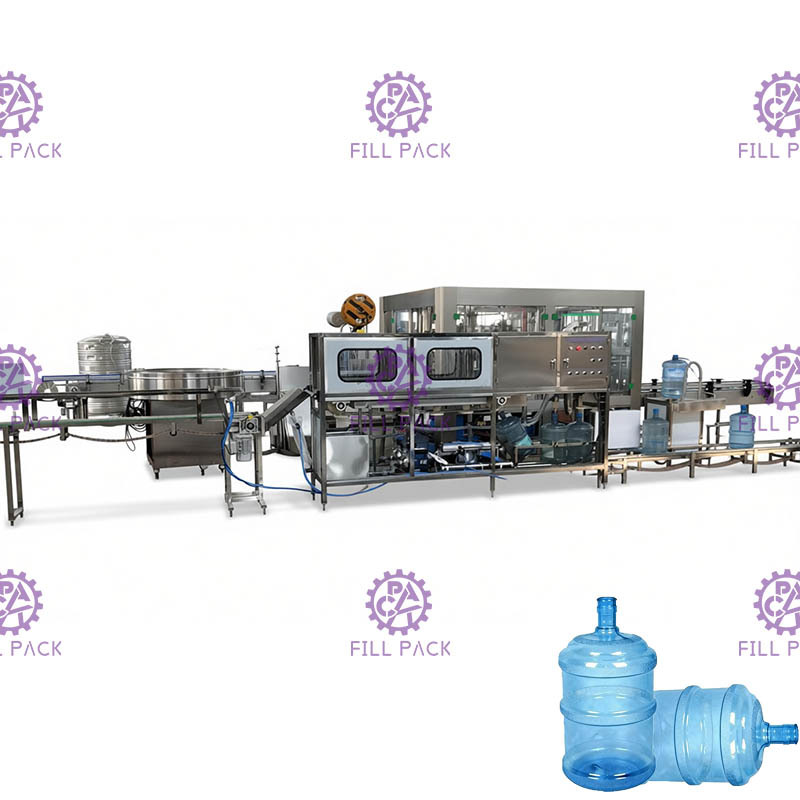

QGF-120 de lavage chaud automatique machine de remplissage de 5 gallons

Description de produit

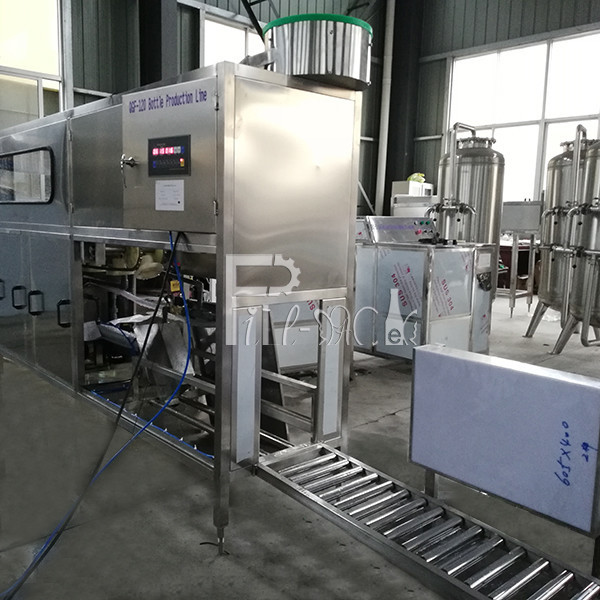

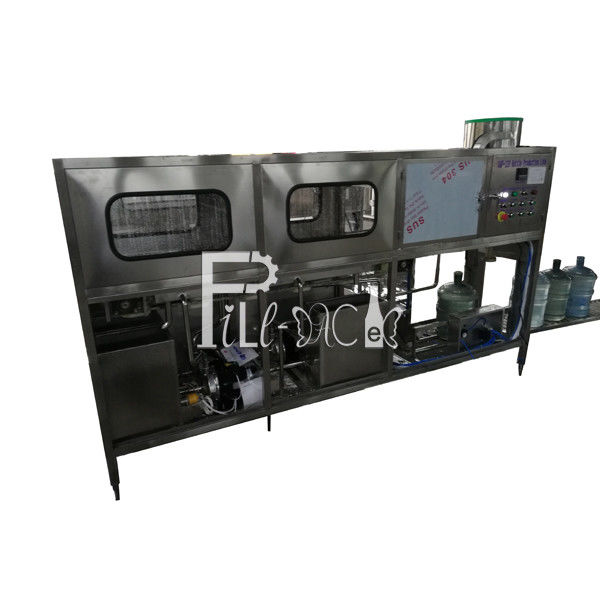

Machine de remplissage automatique à chaud QGF-120 pour bidons de 5 gallons avec station de rinçage en 4 étapes

Principe :

Cette machine de remplissage de 5 gallons intègre les fonctions de lavage, de remplissage et de bouchage des bidons ;

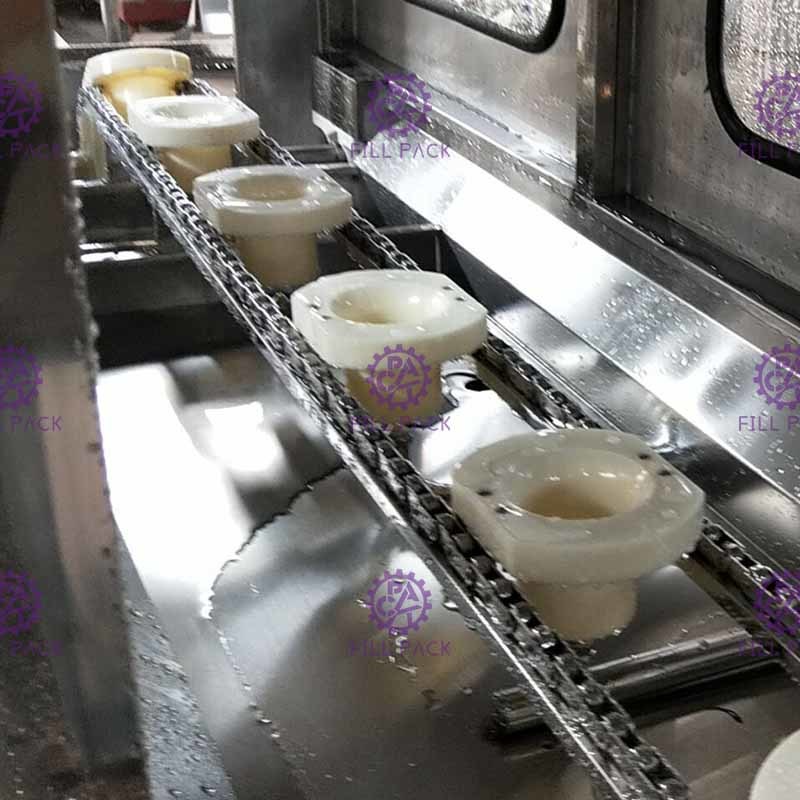

L'opérateur charge manuellement le bidon vide sur le support de bidon, le support de bidon avec le bidon est transféré à l'avance pour le lavage du bidon, la force de transmission est assurée par un vérin à engrenages ;

Le lavage est divisé en 4 parties, le 1er processus se fait par lavage avec une solution de savon chaud, la 2ème étape par rinçage avec un liquide désinfectant, le 3ème processus par nettoyage à l'eau recyclée, la dernière étape par rinçage à l'eau potable pure ;

Après le lavage, les bidons tombent sur une plaque angulaire depuis le support de bidon par une chaîne de transmission grâce à la force de gravité ;

Ensuite, les bidons sont poussés par un vérin de poussée sous la tête de remplissage, puis le remplissage commence ;

Le volume de remplissage peut être contrôlé par le réglage du temps de remplissage.

Les bidons remplis sont poussés sous la tête de bouchage par les bidons vides ensuite.

L'opérateur place beaucoup de bouchons désordonnés dans le chargeur de bouchons, le chargeur de bouchons trie automatiquement les bouchons pour les charger dans le rail de bouchons.

Lorsque les bouteilles remplies passent sous la tête de bouchage, le bouchon tombe sur le col du bidon, puis le vérin de bouchage effectue le bouchage automatiquement grâce au vérin de pression du bouchon.

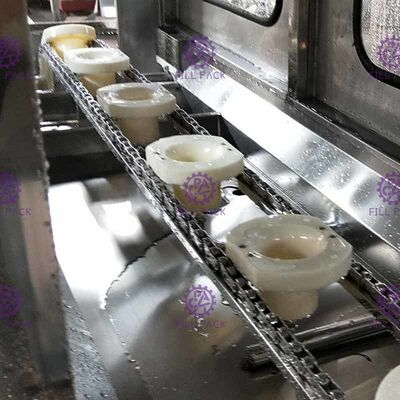

Détails du rinçage :

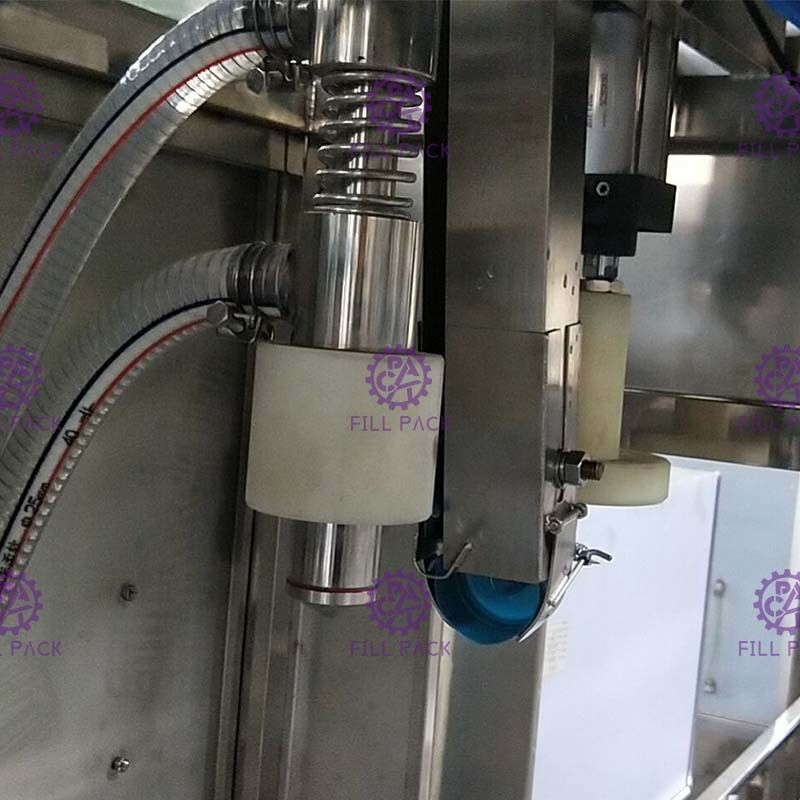

Partie de pression de bouchage :

Détails des tubes :

Caractéristiques :

1, L'ensemble de la machine de remplissage de 5 gallons est contrôlé par le système PLC Mitsubishi, tous les déplacements des vérins sont calculés à l'avance pour la distance parcourue ;

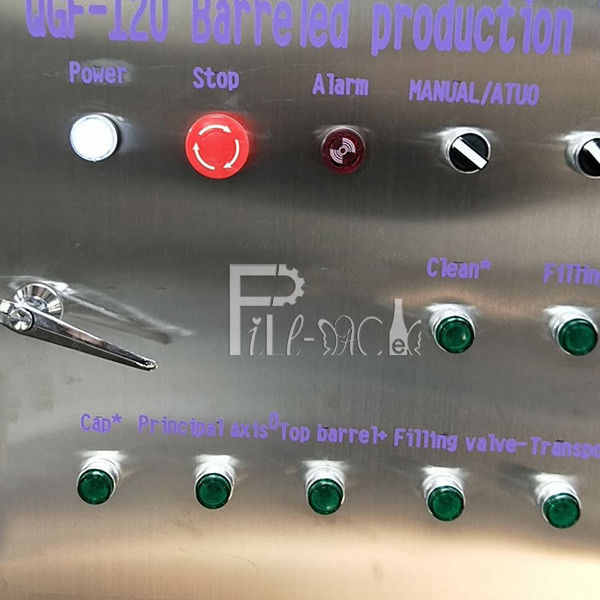

2, La machine de remplissage de 5 gallons peut fonctionner en mode automatique, le mode manuel est destiné à la vérification de la machine ;

Paramètres :

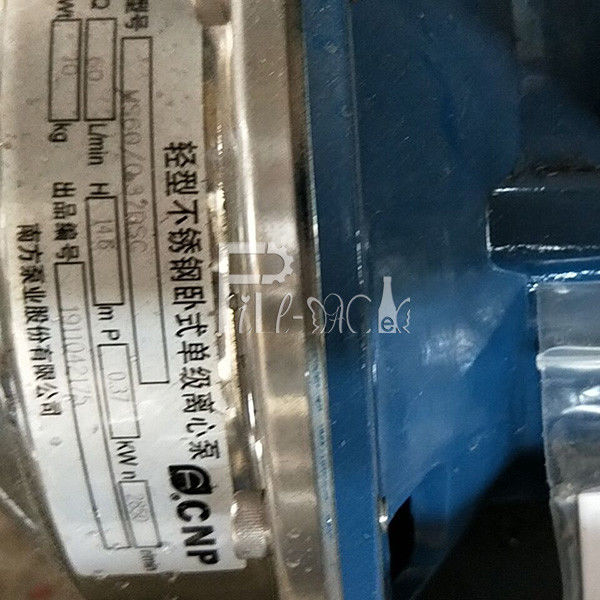

Pompe de rinçage 1 : 0,37 KW

Pompe de rinçage 2 : 0,37 KW

Pompe de remplissage : 0,55 KW

Moteur de tri des bouchons : 0,09 KW

Dimensions : 3100*570*1450mm (chargeur de bouchons sur le côté)/2700*570*1720mm (chargeur de bouchons sur le dessus) + 2000mm convoyeur

Poids : 400 kg

Liste des pièces de rechange recommandées :
