Pompe de Nanfang rinçant le remplisseur de bouteille de gallon de 120 BPH

Description de produit

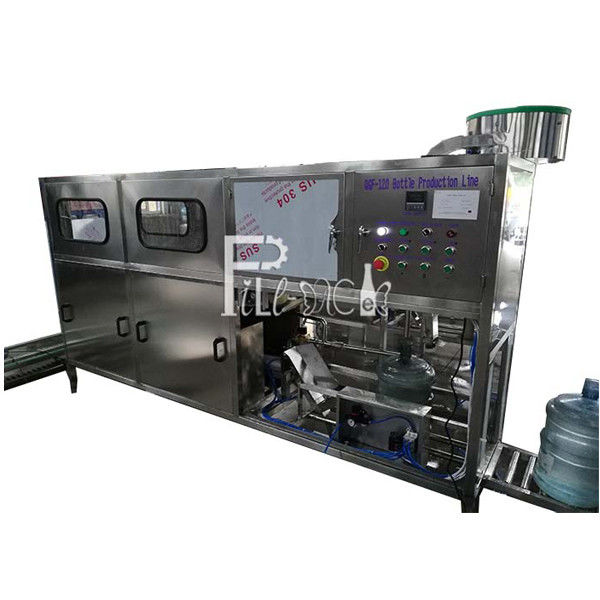

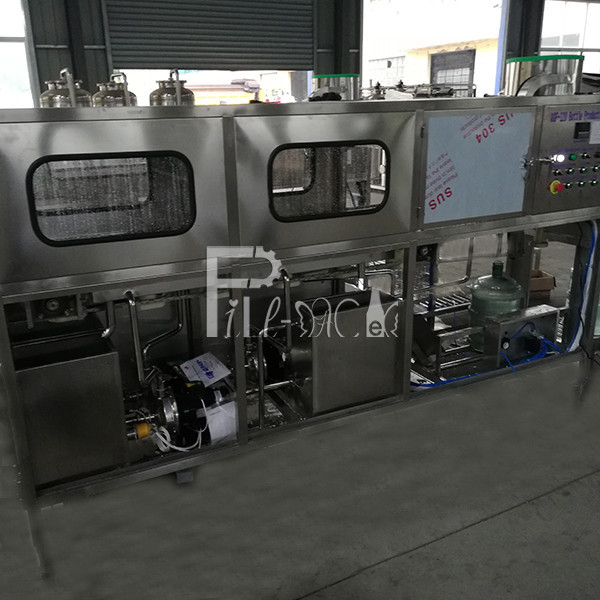

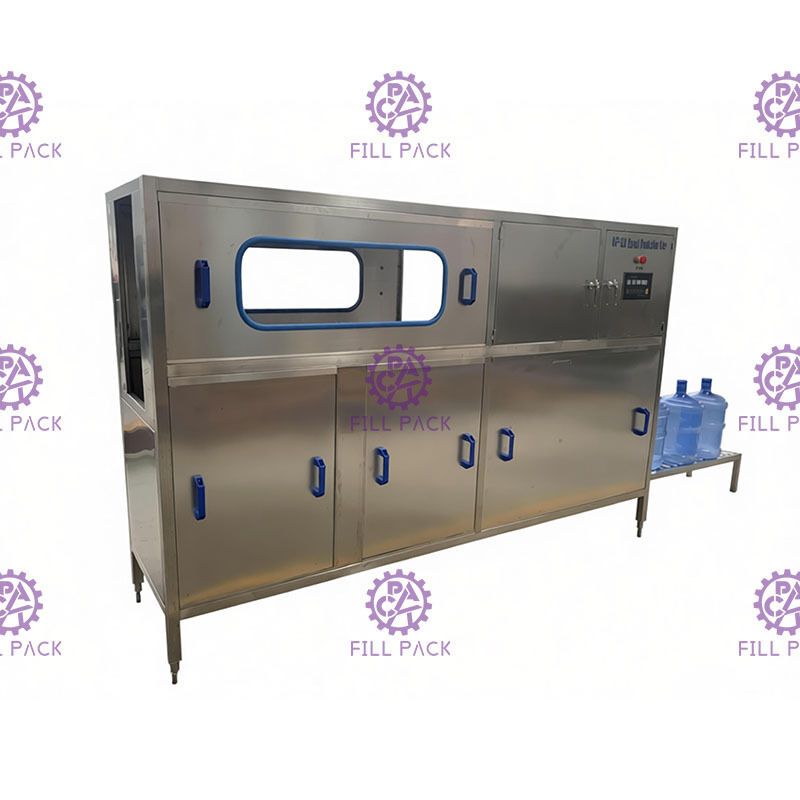

Machine de remplissage de bouteilles de gallons Nanfang avec rinçage à la pompe 120 BPH avec vanne de remplissage de niveau

Principe :

Cette machine de remplissage de bouteilles de gallons est intégrée aux fonctions de lavage-remplissage-bouchage des bocaux ;

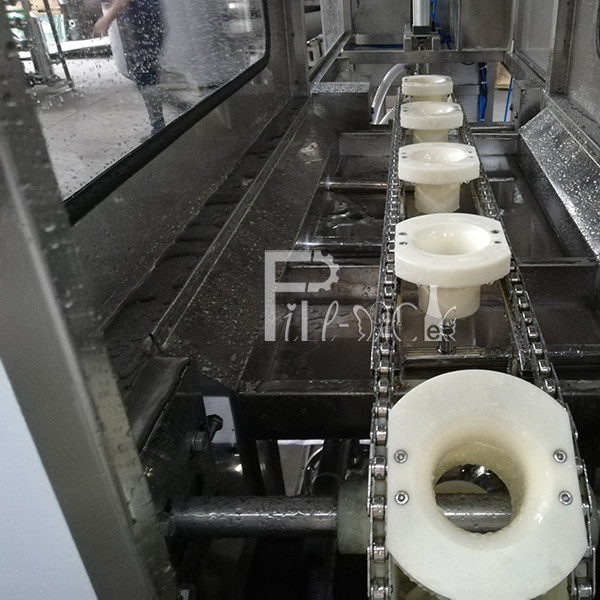

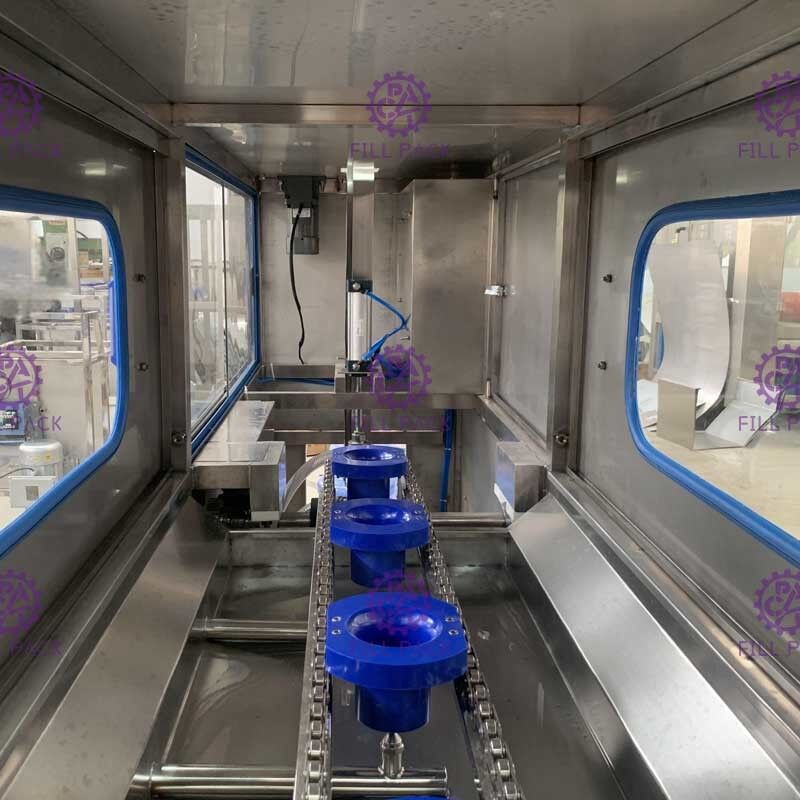

Les ouvriers chargent manuellement les boîtes vides sur le râtelier, les râteliers contenant les boîtes seront transférés à l'avance pour le nettoyage des boîtes, et la force de transmission est transmise par la boîte de vitesses ;
Le lavage est divisé en deux parties. Le premier processus consiste à utiliser un désinfectant, et le second processus consiste à utiliser de l'eau purifiée.

Après le lavage, le bocal est lâché du support de bocal sur la plaque d'angle par la chaîne de transmission sous l'action de la gravité.

Ensuite, poussez le bocal en poussant le cylindre sous la tête de remplissage, puis commencez le remplissage ;

la quantité de remplissage peut être contrôlée en définissant le temps de remplissage.

Après cela, le bocal rempli sera poussé sous la tête de bouchage par le bocal vide.

Les ouvriers mettent de nombreux bouchons désordonnés dans le chargeur de bouchons, et le chargeur de bouchons triera automatiquement les bouchons pour les abaisser dans le guide de bouchons.

Lorsque la bouteille remplie passe sous la tête de bouchage, le bouchon tombera sur le col de la boîte, puis la bouteille de bouchon sera bouchée automatiquement par le cylindre de bouchage.

Caractères :

1, L'ensemble de la machine de remplissage de bouteilles de gallons est contrôlé par le système PLC Mitsubishi, tous les déplacements du cylindre sont calculés à l'avance pour la distance parcourue ;

2, La machine de remplissage de bouteilles de gallons peut fonctionner en mode automatique, le mode manuel est pour la vérification de la machine ;

Paramètres :

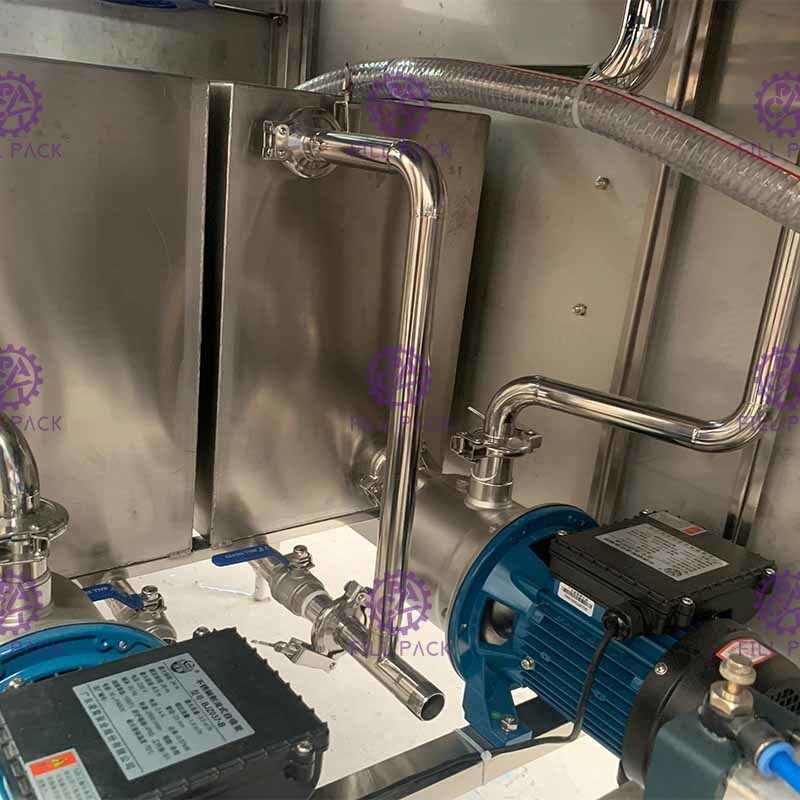

Pompe de rinçage 1 : 0,37 KW

Pompe de rinçage 2 : 0,37 KW

Pompe de remplissage : 0,55 KW

Moteur de tri des bouchons : 0,09 KW

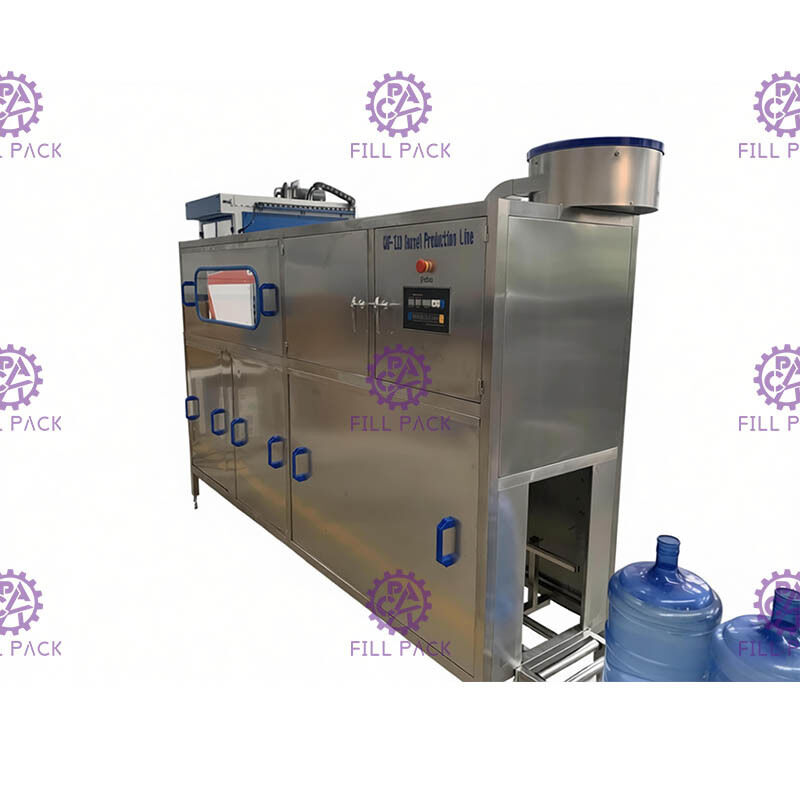

Dimension : 3100*570*1450mm (chargeur de bouchons sur le côté)/2700*570*1720mm (chargeur de bouchons sur le dessus) + convoyeur de 2000mm

Poids : 400 kg

Vanne de remplissage de niveau avec détails de haute précision pour référence :
