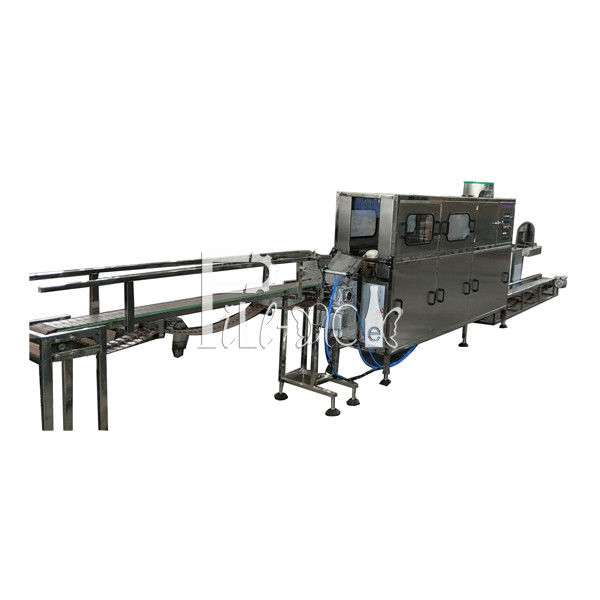

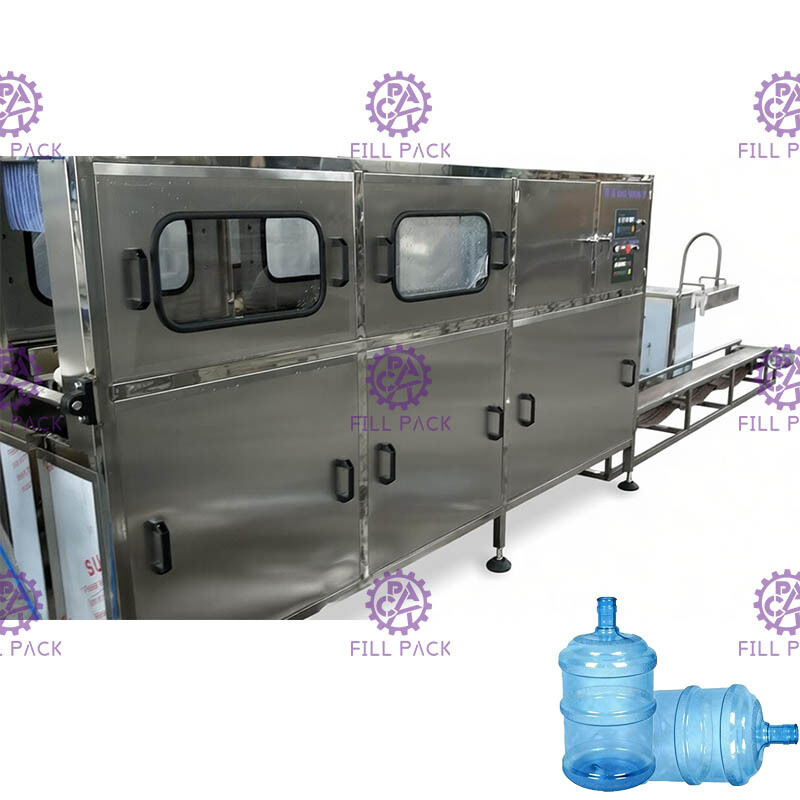

ligne remplissante 120 BPH de gallon stérile de 3400*780*1950mm

2, rinser-remplisseur-capsuleur de Monoblock avec plein SUS304

Principe :

Cette ligne d'embouteillage de l'eau de baril est intégrée avec des fonctions de laver-remplir-capsulage de pot ensemble ;

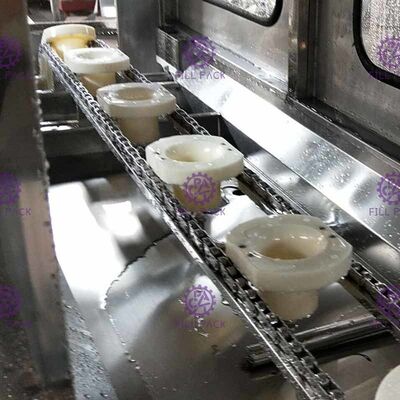

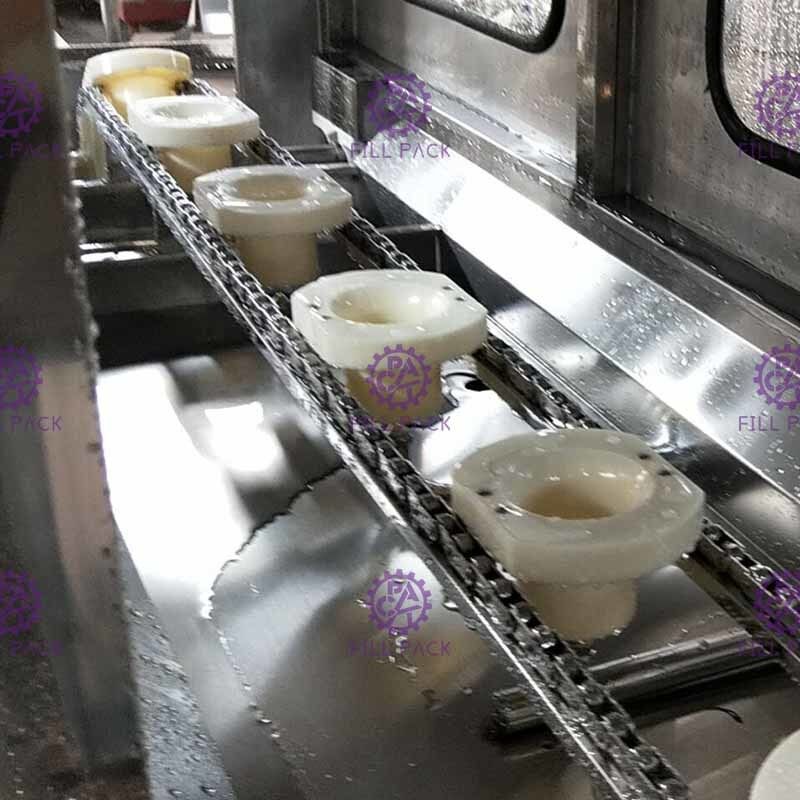

Le travailleur charge le pot vide sur le support de pot manuellement, le support de pot avec le pot sera transféré à l'avance pour le lavage de pot, la force de transmission est par le cylindre de vitesse ;

Le lavage sera divisé en 3 parts, le 1er processus est par le fluide désinfectant, le 2ème processus est réutilisent par le lavage de l'eau, le 3ème processus est par l'eau pure ;

Après lavage, les pots tomberont vers le bas du plat d'angle du support de pot par la chaîne de transmission avec la force de gravité ;

Alors les pots seront poussés en poussant le cylindre à la tête remplissante de dessous, puis en remplissant début ;

Le volume remplissant peut être commandé en remplissant installation de temps.

Les pots remplis seront poussés à la tête dessous de capsulage par les pots vides après.

Le travailleur a mis le sort de chapeaux désordonnés dans le chargeur de chapeau, chargeur de chapeau assortira pour couvrir automatiquement pour charger vers le bas dans le rail de chapeau. Quand les bouteilles remplies passant sous la tête de capsulage, chapeau tomberont vers le bas sur le cou de pot, le cylindre alors de capsulage fera le capsulage automatiquement par le cylindre de pressing de chapeau.

Caractères :

1, la ligne d'embouteillage de l'eau de baril est commandé par le système de PLC, tout le voyage de cylindre est calculé à l'avance pour la distance conduite ;

2, la ligne d'embouteillage de l'eau de baril peuvent fonctionner sous le modèle automatique, modèle manuel est pour le contrôle automatique ;

3, le système de chargement automatique est commandés par le système de PLC ;

Paramètres :

Rinçage de la pompe 1 : 0.37KW

Rinçage de la pompe 2 : 0.37KW

Pompe remplissante : 0.55KW

Chapeau assortissant le moteur : 0.09KW

Dimension : 3100*570*1450mm (chargeur de chapeau à) de côté/2700*570*1720mm (chargeur de chapeau en haut)

+ convoyeur de 2000mm

Poids : 400kg

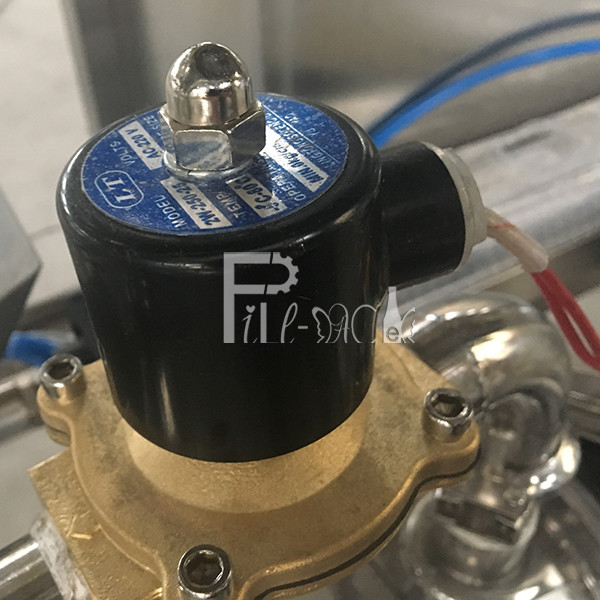

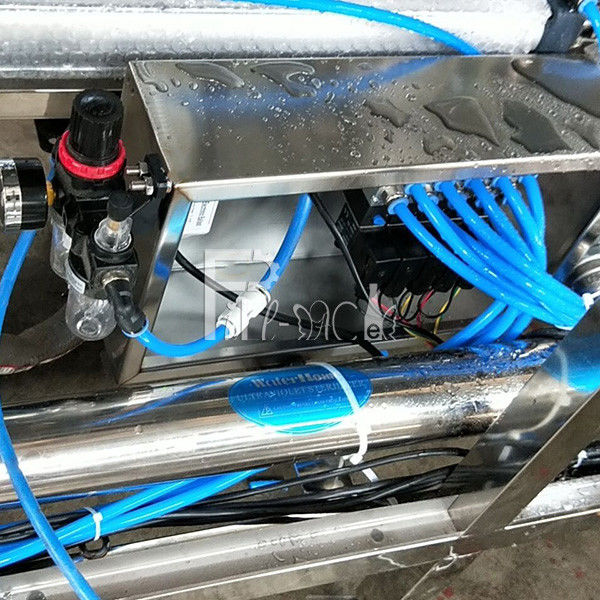

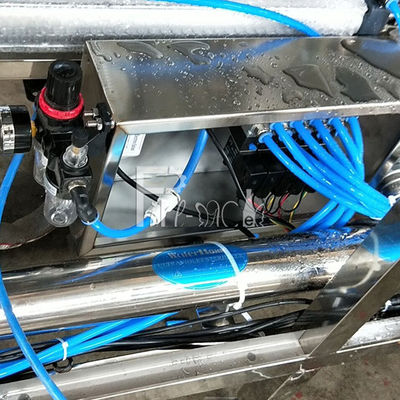

Détails de contrôle :

Paramètres :

Rinçage de la pompe 1 : 0.37KW

Rinçage de la pompe 2 : 0.37KW

Pompe remplissante : 0.55KW

Chapeau assortissant le moteur : 0.09KW

Dimension : 3100*570*1450mm (chargeur de chapeau au convoyeur) de côté/2700*570*1720mm (chargeur de chapeau en haut) + 2000mm

Poids : 400kg

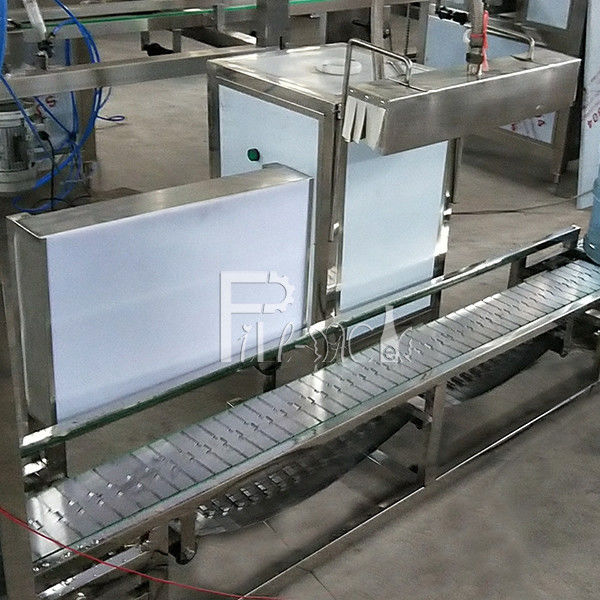

Convoyeur à bande SUS304 pour des détails de sortie :

Liste de pièces disponible recommandée :

3, convoyeur de rouleau 4, lumière de vérification 5, tunnel de rétrécissement de label

1,6, machine de codage de petit pain d'encre solide

Description :

L'utilisation de la technologie d'intégration photoélectrique, roue avancée d'encre solide, a l'excellente représentation de l'impression instantanée et de sec instantané, il n'est pas facile effacer que. La machine est avancée dans la conception, précise dans en fonction fabriquant et stable, longitudinalement commandés en position par le contrôle électronique, arbitrairement réglable, photoélectriquement les actions et les comptes de impression commandés, et le nombre de feuilles imprimables peut être placé.

Applicable à la date de production extérieure de renfoncement ou de tirage en couleurs, au numéro de lot de produit, à la date d'échéance, à la qualification d'inspection, etc. des boîtes de papier, labels, étiquettes, certifications, etc., avec le tri automatique, le compte automatique, positionnement aléatoire, préréglé des temps d'impression, renfoncement est clair, couleur est facultatif, vitesse impression est sec instantané d'impression rapide et instantanée, perte et d'autres avantages.

Schéma d'installation des installations drwaing pour la référence :
