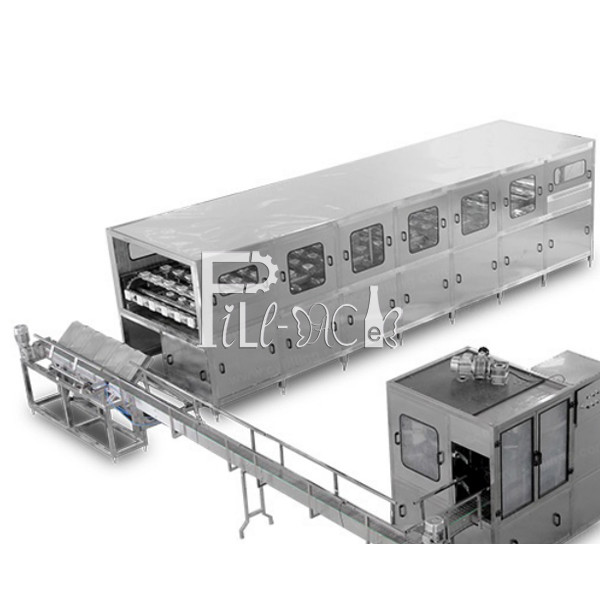

12 têtes 1000 BPH 5 litres machine à laver les bouteilles

Description de produit

Description de la machine à laver automatique à barils de 5 gallons avec eau alcaline chaude

Spécifications de la machine à laver à baril de 5 gallons:
La machine à laver se compose principalement de cadre, de convoyeur, de lignes de rinçage, de réservoirs d'eau, de porte-bouteilles ainsi que d'autres composants.

1, Rack: entièrement par 75x45 tube carré soudé en acier inoxydable, matériau de plaque SUS304, haute résistance, bonne rigidité, poids léger, belle apparence, facile à nettoyer, etc.Soudage automatique des carrosseries de bouteilles et des châssis.

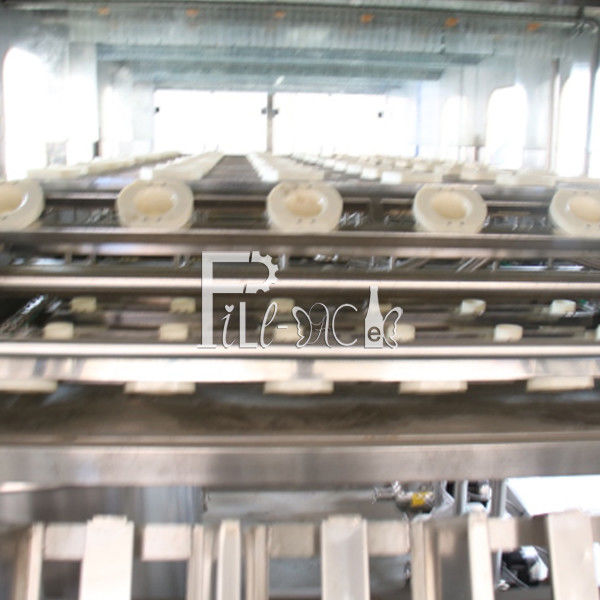

2, convoyeur: roue à engrenages entraînée, chaîne, porte-bouteilles à propulsion, tasses de bouteilles solides, etc., dans lesquelles les chaînes, roues à engrenages ont été soigneusement conçues pour le rendre plus scientifique et plus parfait.
3, Principale conduite: contrôle de fréquence bouteille bouteille station de convoyeur chacun reste temps fixe, chain plate relative to the position of the automatic bottle and the angular position off the bottle also undergo a rigorous calculation to ensure accurate positioning of the entire automatic operation .
4, Ajustement: vous pouvez ajuster les boulons de roulement de la chaîne pour assurer la cohérence élastique de toute la chaîne.
Les tuyaux sont fabriqués à partir de connexion de tuyaux de machine à laver SUS 316, en utilisant la buse spirale tournante unique de ma société SUS 316, points de lavage plus forts efforts pour un bon effet, haute efficacité pas d'impasse.

Le rinçage est divisé en 24 fois et les stations de drainage sont fixées après chaque étape de rinçage par liquide alcalin, eau aseptique et eau pure, chaque station dure 18 S.
Quand l'alimentation est allumée, le PLC était électrique démarrer le travail, le contacteur de contrôle tirer si chaud la lessive, potions, retour de l'eau, pompes à eau pure commencer à travailler, puis le signal de sortie à l'onduleur,les travaux électriques de lavage et de remplissage des convoyeurs de chaîne de convoyeurs, puis bouteille automatique fait la bouteille progressivement dans chaque processus commence le rinçage (temps de rinçage et la température de la lessive peut être réglée via l'écran tactile), le rinçage est terminé,Bouteille après bouteille, étagère vers le bas pour tomber sur le convoyeur..
La machine a trois réservoirs: un réservoir d'alcool alcalin chaud, un réservoir d'eau stérile et un réservoir d'eau pure.
Le seau va dans la première étape de lavage, le pré-lavage par eau du robinet, il sera connecté à la machine par tuyaux directement; La deuxième à la 4e étape est pour le lavage liquide alcalin chaud ((65°C);
Ensuite, le seau sera goutte-à-goutte dans la 5e étape; la machine utilise l'eau de retour qui provient de l'eau saline dans le système de traitement de l'eau RO pour le lavage dans la 6e à 7e étape,Il sera connecté directement aux tuyaux.; ensuite, le seau sera goutte-à-goutte dans la 8e étape; dans les 9e à 12e étapes suivantes, les seau seront bien lavés par l'eau stérile du réservoir SUS 316;le seau sera goutte à goutte dans la 13e étape; Nous laverons les bouteilles par l'eau pure du réservoir dans les 14e à 15e étapes; Dans la dernière étape, les seaux seront gouttés pour sécher et sortir.
Chaque canal est doté d'un réservoir de dosage qui sert d'entonnoir et de filtre.il peut être nettoyé de l'entonnoir du réservoir d'eau peut être remplacé pendant le fonctionnement sans affecter le bon fonctionnement de la machine à laver, un entonnoir avec un couvercle en plexiglas, vous pouvez à l'intérieur du niveau d'eau de surveillance.
Le réservoir dispose d'une alarme de bas niveau, lorsqu'il y a trop d'eau, elle peut déborder à travers le port de débordement; les réservoirs alcalins sont équipés d'un chauffage à commande thermostatique.
Chaque réservoir est équipé d'un drainage inférieur, l'eau mélangée est déversée par la sortie via le conduit de drainage.
L'eau pure n'est pas équipée d'un support de réservoir d'eau spécial, d'un accès direct aux pompes d'eau finies étrangères.
Chaque sortie de pompe a une vanne, rincer l'eau automatiquement garantie, passer;ne fonctionne pas lorsque l'eau de sortie de la soupape pour retourner à leur réservoir (eau finie retour à la pompe avant le pipeline), pour éviter le démarrage fréquent de la pompe, améliorer la durée de vie de la pompe.
Le mécanisme hors bouteille se compose d'un seau d'appuis, d'un support de porte-bouteille, de cylindres verticaux et d'autres composants de bouteilles, le lavage de la bouteille est terminé, après la chute de la bouteille,directement sur le convoyeur.
Il y a 12 buses de lavage, la vitesse est réglable.

Paramètres de la machine à laver à baril de 5 gallons:
Matériau: cadre SUS 304, pièces de contact ((pompes, tuyaux et buses) SUS 316.
Consommation d'électricité: 3 kW/h ((moteur hôte); 12 pièces de pompe à eau, 0,37 kW/h chacune;
1 moteur de convoyeur d'entrée et de sortie de seau, 0,75 kW/h chacun.
Consommation d'eau: 1000 l/h pour le lavage à l'eau du robinet et à l'eau de retour;
Le volume de chaque réservoir est de 1000L, il doit être changé l'eau dans les réservoirs toutes les 5 heures
Consommation de vapeur: nulle ((utiliser le chauffage électrique pour la liqueur alcaline)

Dispositif de chargement-déchargement automatique
Pression: 0,6 MPa
Consommation d'air: 0,15 m3/min

Cadre SUS 304, tube carré 38*38, composants pneumatiques: AirTAC-Taiwan

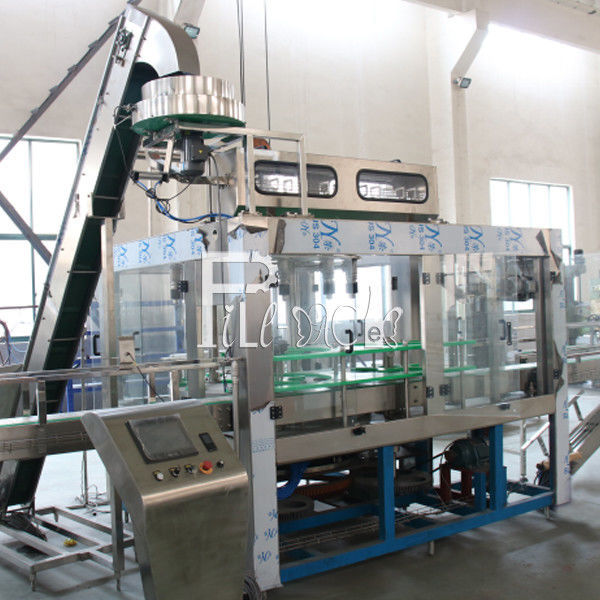

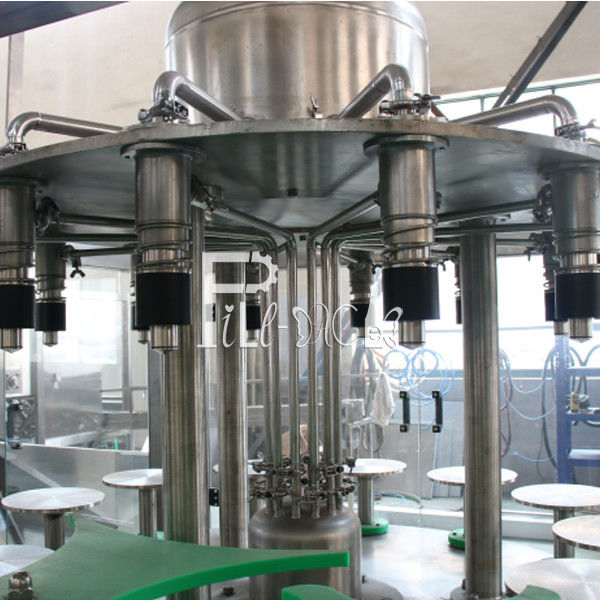

Les détails de la machine à laver à barils de 5 gallons:
