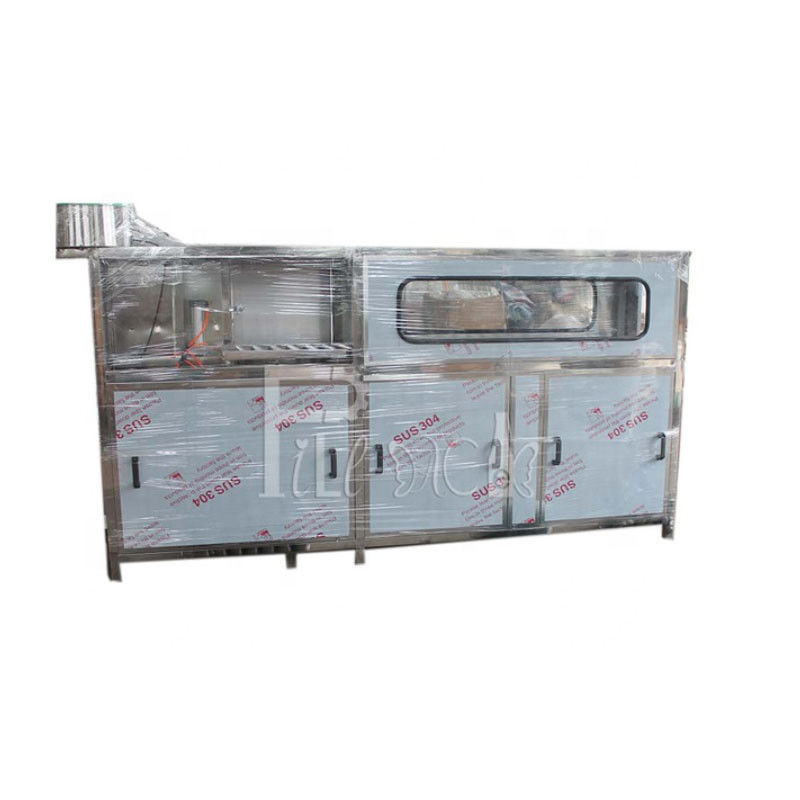

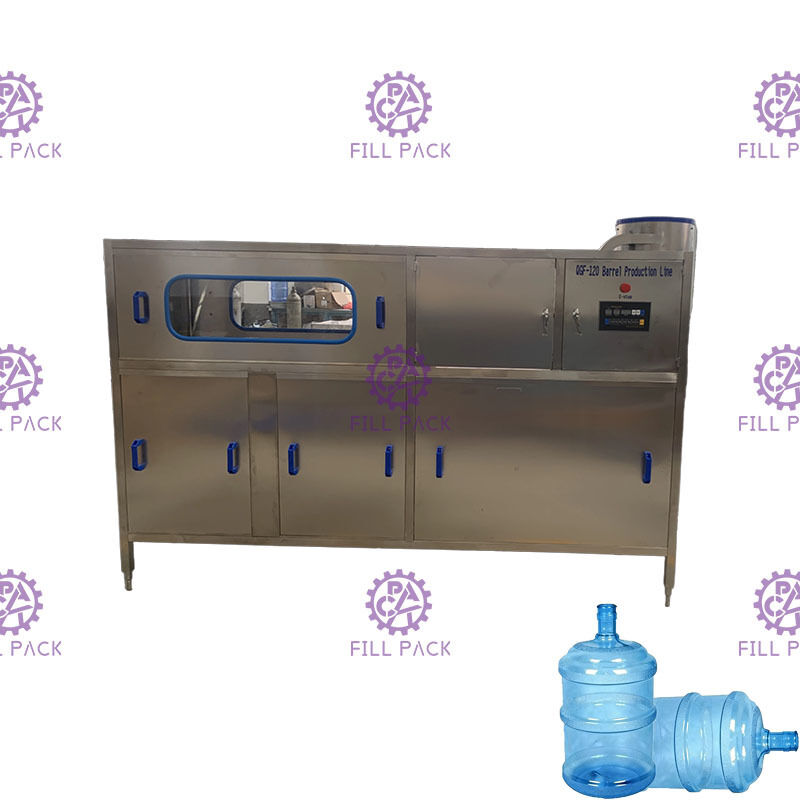

120bph PLC Sus304 équipement de mise en bouteilles de l'eau de 5 gallons

1, rinser-remplisseur-capsuleur de Monoblock avec plein SUS304

Principe :

Cette usine de l'eau de gallon est intégrée avec des fonctions de laver-remplir-capsulage de pot ensemble ;

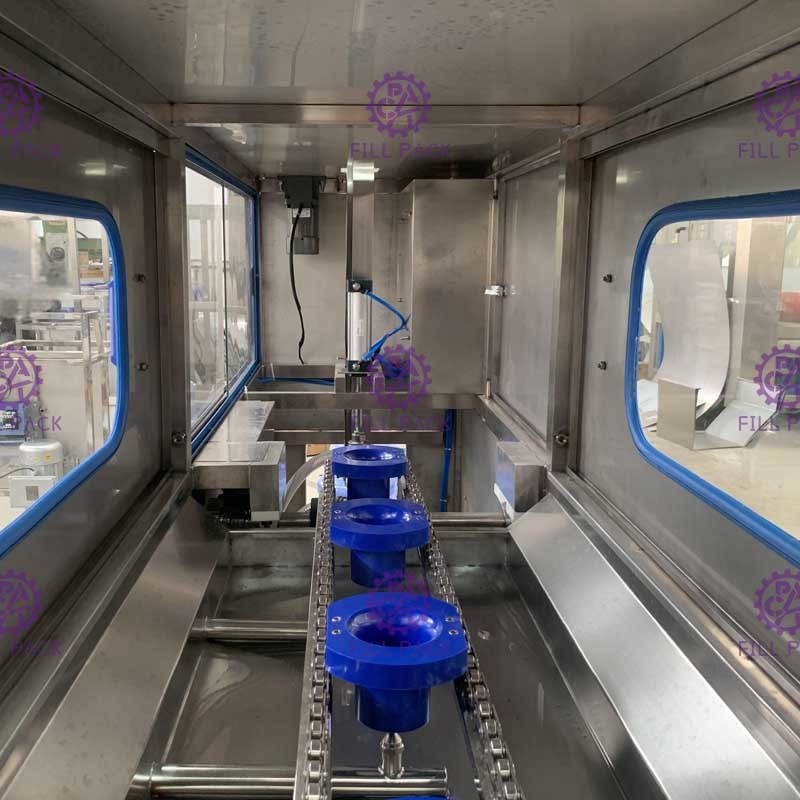

Le travailleur charge le pot vide sur le support de pot manuellement, le support de pot avec le pot sera transféré à l'avance pour le lavage de pot, la force de transmission est par le cylindre de vitesse ;

Le lavage sera divisé en 3 parts, le 1er processus est par le fluide désinfectant, le 2ème processus est réutilisent par le lavage de l'eau, le 3ème processus est par l'eau pure ;

Après lavage, les pots tomberont vers le bas du plat d'angle du support de pot par la chaîne de transmission avec la force de gravité ;

Alors les pots seront poussés en poussant le cylindre à la tête remplissante de dessous, puis en remplissant début ;

Le volume remplissant peut être commandé en remplissant installation de temps.

Les pots remplis seront poussés à la tête dessous de capsulage par les pots vides après.

Le travailleur a mis le sort de chapeaux désordonnés dans le chargeur de chapeau, chargeur de chapeau assortira pour couvrir automatiquement pour charger vers le bas dans le rail de chapeau. Quand les bouteilles remplies passant sous la tête de capsulage, chapeau tomberont vers le bas sur le cou de pot, le cylindre alors de capsulage fera le capsulage automatiquement par le cylindre de pressing de chapeau.

Caractères :

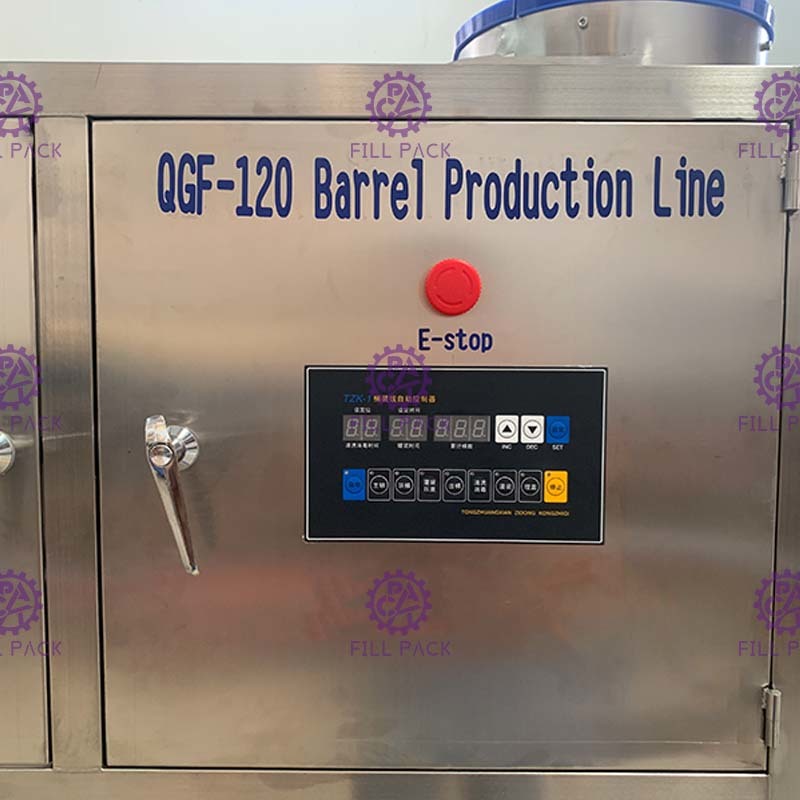

1, la machine entière est commandé par le système de micro-ordinateur de PID, tout le voyage de cylindre est calculé à l'avance pour la distance conduite ;

2, la machine peuvent fonctionner sous le modèle automatique, modèle manuel est pour le contrôle automatique ;

Paramètres :

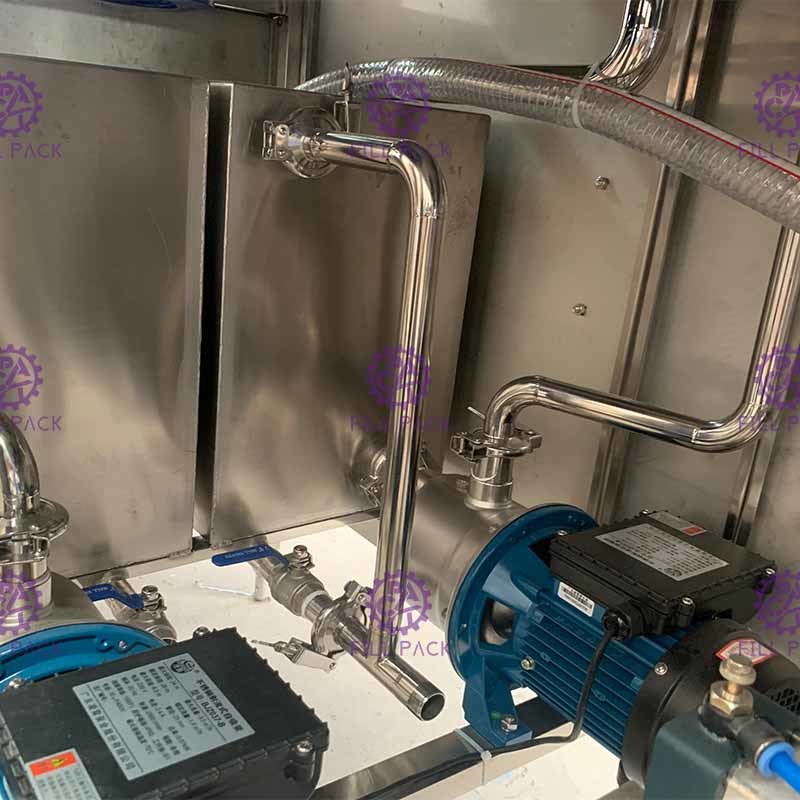

Rinçage de la pompe 1 : 0.37KW

Rinçage de la pompe 2 : 0.37KW

Pompe remplissante : 0.55KW

Chapeau assortissant le moteur : 0.09KW

Dimension : 2500*650*1600mm (sans chargeur de chapeau) /2500 *650*1800mm (avec le chargeur de chapeau sur le dessus)

+ convoyeur de 2000mm

Taille de emballage : 2800*700*1600mm (sans chargeur de chapeau) /2800 *700*1800mm (avec le chargeur de chapeau sur le dessus)

Poids : 400kg

2, convoyeur de rouleau 3, lumière de vérification
