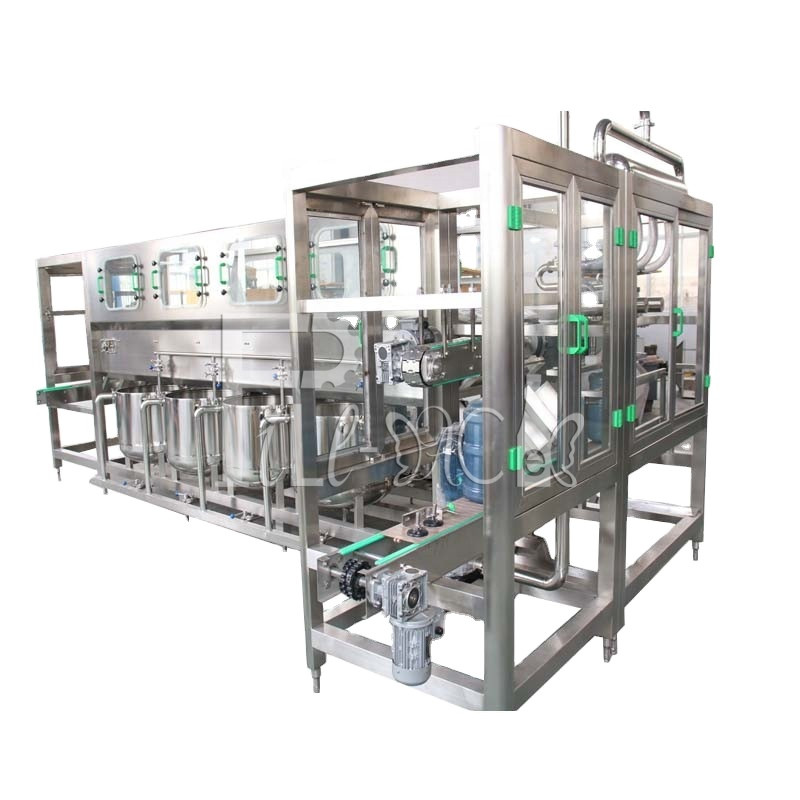

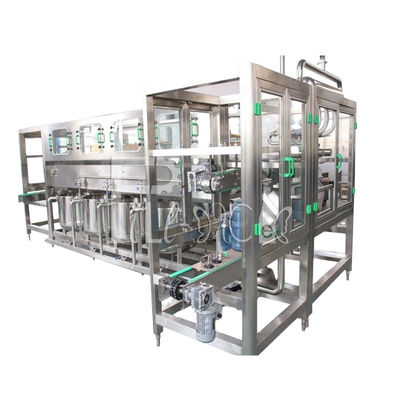

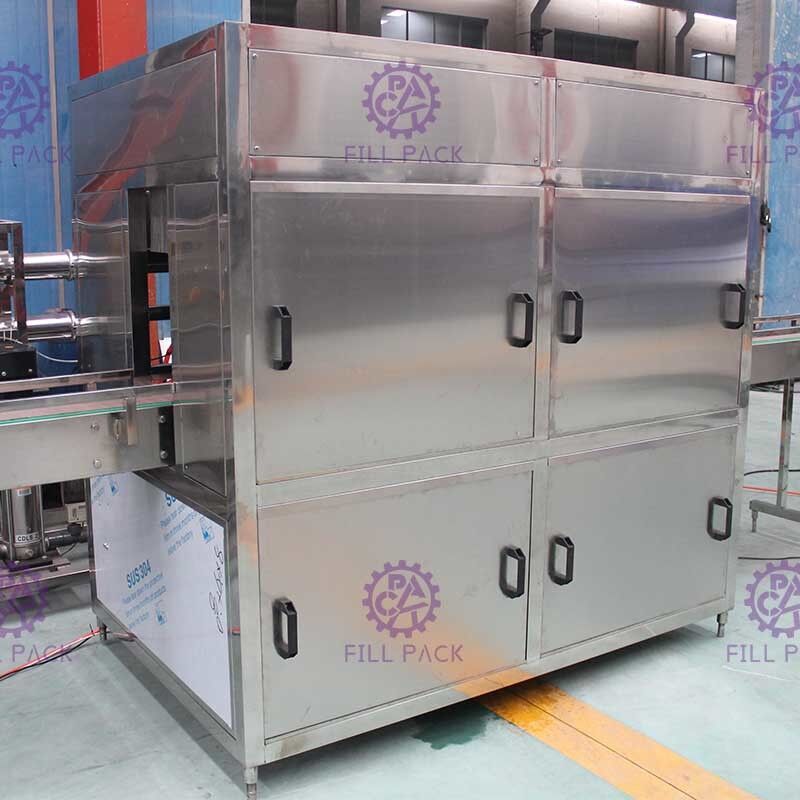

600BPH quatre ligne complètement automatique machine de remplissage de gallon de Monoblock avec la soupape de trop-plein

La machine est intégrée au lavage, au remplissage et au bouchage. C'est la machine idéale pour produire de l'eau en baril. L'ensemble de la machine utilise une coque en acier inoxydable 202, résistante à la rouille, peut être nettoyée facilement. Les principales pièces électriques sont toutes de marque. Le système de canaux d'air utilise un produit de marque Air TAC. La machine est de construction compacte, occupe juste une petite pièce, l'efficacité de travail est élevée. La machine n'a besoin que de 2 opérateurs pour être contrôlée, c'est un bon choix pour l'usine.

La configuration de la machine n'a pas besoin de vis de sol, après le retrait du boîtier, placez la machine sur le sol plat, puis ajustez la hauteur du support et ajustez toute la pression du support pour qu'elle soit moyenne. Une fois la machine bien installée, entrez par le tuyau d'eau, le tuyau de vidange et l'alimentation électrique, l'alimentation aérienne.

Processus de travail :

L'unité de remplissage de fûts peut être divisée en 3 étapes : lavage, remplissage et bouchage, totalisant 18 postes de travail

1, 1 station de chauffage électrique

2, 2 stations de lavage désinfectantes

3, 1 station d'égouttage

4, 2 stations de retour d'eau

5, 2 stations d'eau pure

6, 1 station d'égouttage

Un côté 9 stations, les deux côtés 18 stations

Processus de travail comme ci-dessous :

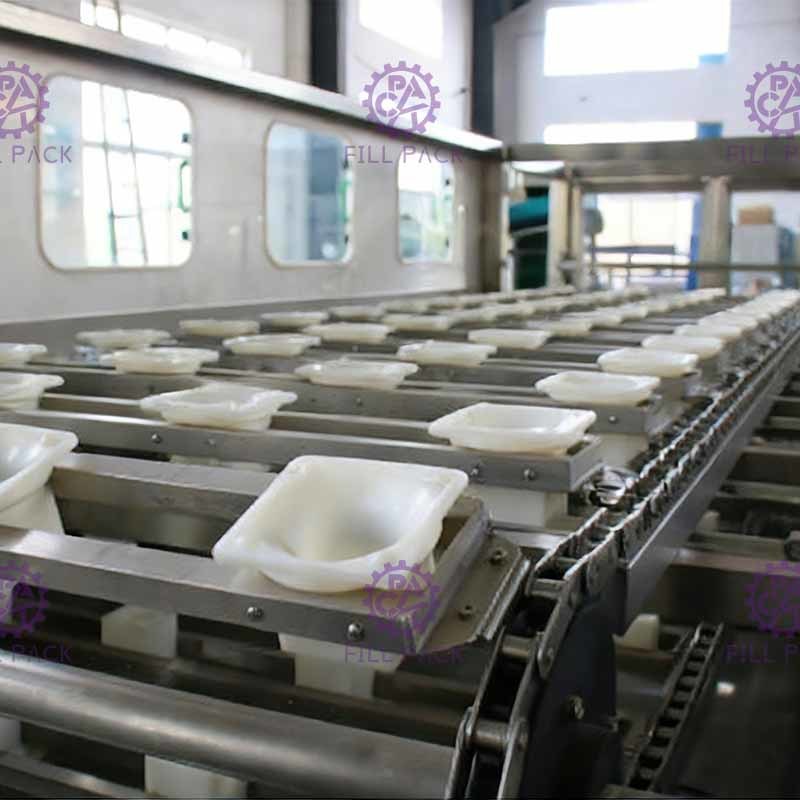

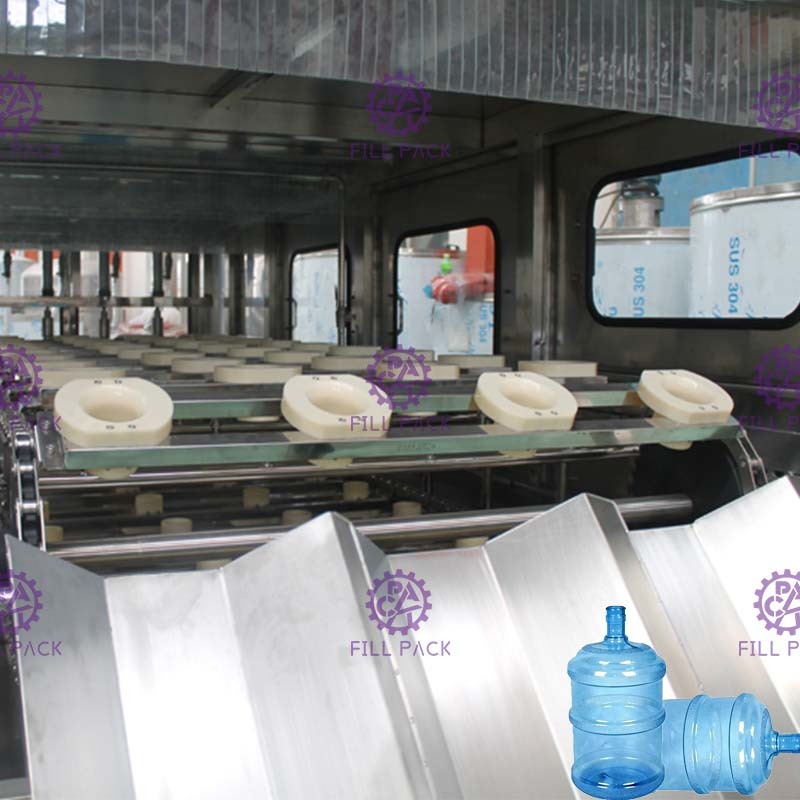

• Les bouteilles vides entrent dans les stations de lavage et de désinfection par la chaîne et le porte-bouteilles. (La bouteille de lavage passe par 9 stations) Le processus de lavage sera divisé en 4 étapes : 1, lavage à l'eau chaude alcaline 2, lavage au thimérosal ; 3, lavage à l'eau propre, 4, lavage à l'eau pure. Chaque étape de lavage est réglée sur 8 S, après le lavage, il y aura 10 S pour l'égouttement. Lorsque le moteur d'entraînement fonctionne avec une bouteille vide et entre dans la zone d'induction de positionnement avec le capteur sur la chaîne, le commutateur du capteur de positionnement envoie un signal pour arrêter le moteur d'entraînement, et en même temps, la pompe à eau de la bouteille de rinçage commence à effectuer le travail de rinçage et de désinfection (le temps de rinçage est contrôlé par le réglage du programme PLC) ;

2. Après le rinçage, les bouteilles vides rincées sont transportées par le mécanisme d'entraînement de lavage des bouteilles et tombent sur le support de poussée des bouteilles. Le cylindre poussant les bouteilles sert à pousser les bouteilles vides vers la position de remplissage, de sorte que la buse de remplissage soit alignée avec l'embouchure de la bouteille d'eau, etc. Une fois l'eau rincée, la pompe de remplissage commence à se remplir. (Le temps de remplissage est ajusté par l'utilisateur en fonction des besoins)

3. Lorsque le remplissage est plein, le PLC envoie un signal de commande, l'électrovanne de remplissage est fermée et le remplissage est arrêté. Une fois le remplissage terminé, la bouteille d'eau remplie est envoyée au couvercle de la zone de bouchage par la bouteille d'eau suivante et envoyée à la zone de presse-étoupe, le cylindre de bouchage entraîne le dispositif de bouchage pour appuyer fermement sur le bouchon. À ce stade, un cycle d’irrigation de lavage est terminé.

Paramètres :

Cylindre : Air tech-Taiwan

Vanne magnétique : Air tech-Taiwan

Pompe de remplissage ascendante : Nanfang

Automate : Mitsubishi Japon

Matériel: SUS304

Puissance: 22KW

Dimension : 5000*2300*1800mm

Poids : 1000kg

1.8, Lève-bouchon automatique

L'élévateur de bouchons automatique est conçu pour soulever les bouchons des bouteilles jusqu'à la machine de capsulage, qui dispose d'une machine de tri des bouchons avant le bouchage. Il n'est pas seulement utilisé dans l'industrie des boissons, mais peut également être utilisé dans l'industrie alimentaire, la quincaillerie, l'emballage, l'industrie médicale et chimique.

Caractéristiques:

La machine utilise une interface utilisateur traditionnelle, simple, sûre et fiable

Les pièces principales de la machine sont en acier inoxydable 304 de haute qualité

La machine répond aux exigences GMP, démontage, nettoyage et entretien faciles

Paramètre:

Modèle : TSJ-1200

Vitesse : 20-50 pièces/min

Matériel: SUS304

Puissance du moteur : 0,37 kw

Dimensions : 800*800*3000

Poids : 130 kg
