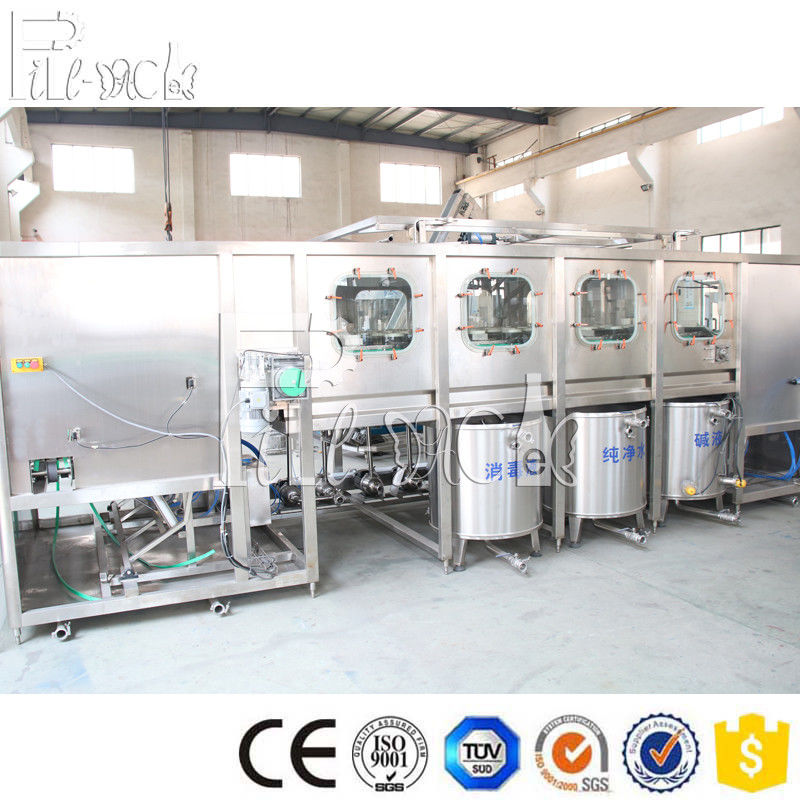

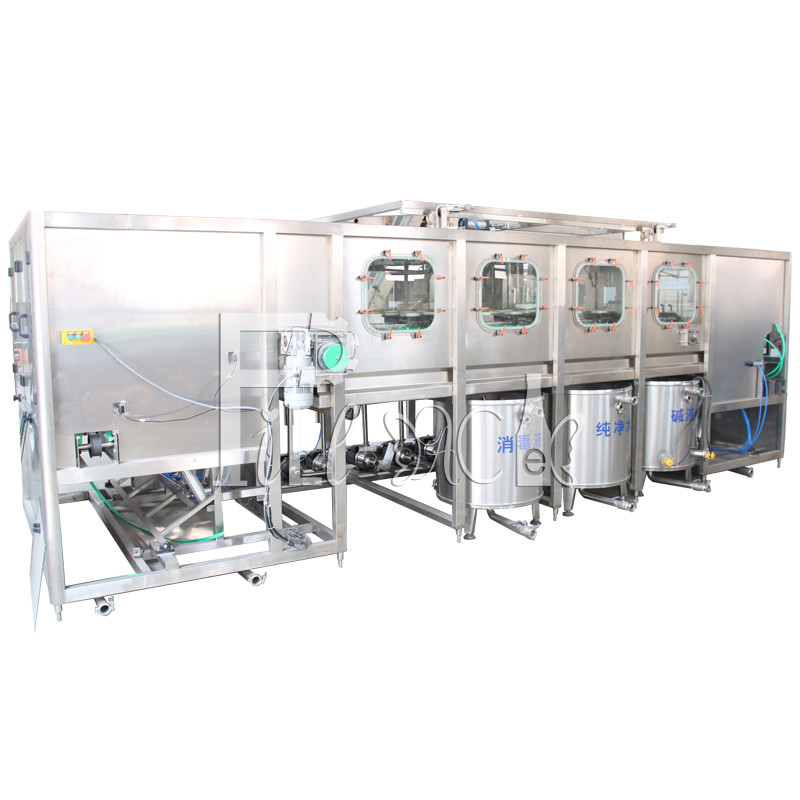

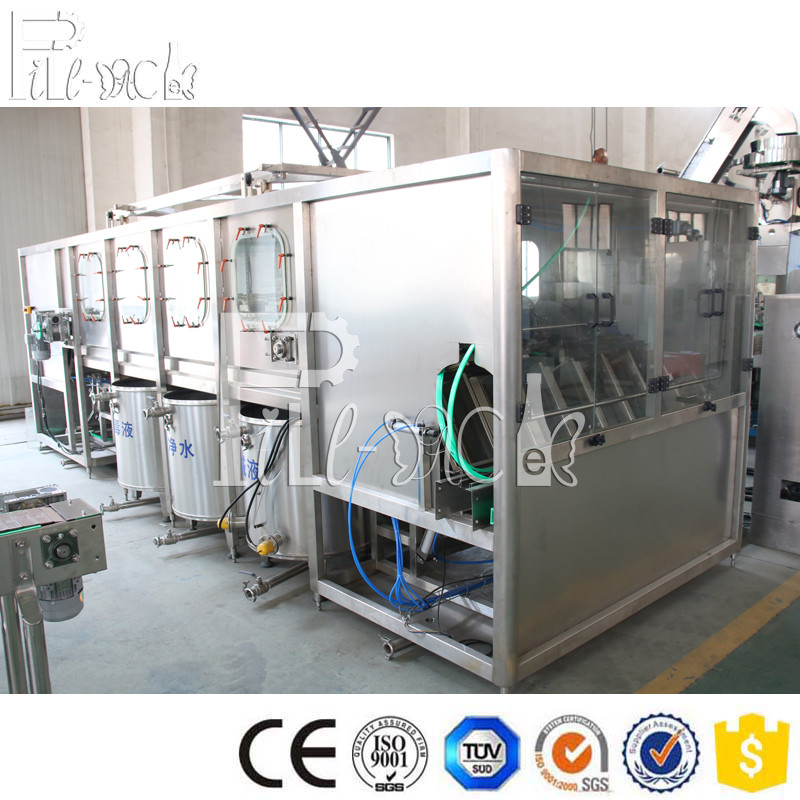

PLC automatique de machine de remplissage de seau/eau de baril/gallon 1500bph

Le rinçage est divisé en 18 fois et vidangeant des stations sont placées après avoir chaque rincé des étapes par le liquide d'alcali, réutilisant l'eau arrière de retour, l'eau aseptique et l'eau pure, chaque heure de station est 8S.
Quand le courant est rétabli, le PLC était travail électrique de début, le rinçage et ouvrage électrique de convoyeur à chaînes, alors bouteille automatique transforme la bouteille graduellement en chaque processus démarre rincer (le temps de rinçage et la température de lessive peuvent être ajustés par l'intermédiaire de l'écran tactile), rinçant est accompli, bouteille après support de bouteille vers le bas pour tomber sur le convoyeur.
La machine a quatre réservoirs : le réservoir de l'eau 2pcs alcalin chaud (la température différente de cible), 1pc de désinfectent le réservoir d'eau, réservoir de l'eau 1pc arrière. un entonnoir avec une couverture de Plexiglass, vous pouvez à l'intérieur de la surveillance de niveau d'eau.
Le réservoir a une alarme "niveau bas", quand trop d'eau, il peut déborder par le port de débordement ; des réservoirs d'alcali sont équipés de l'appareil de chauffage thermostatiquement commandé. Chaque réservoir a un drainage inférieur, l'eau de mélange est déchargé par le débouché par l'intermédiaire du conduit de drainage.
L'eau pure n'est pas équipée d'un réservoir d'eau, accès direct aux pompes à eau de NanFang. Chaque débouché de pompe a une valve, flux l'eau outre automatiquement du passage de garantie ; ne travaille pas quand l'eau de débouché de la valve à retourner à leur réservoir (l'eau de finition de nouveau à la pompe avant la canalisation), pour éviter commencer fréquent de pompe, amélioré la vie de la pompe.
La bouteille déchargeant le mécanisme se compose étayer le seau, support de support de bouteille, cylindres verticaux et d'autres composants, lavage des bouteilles est accomplis, après avoir tombé la bouteille, directement sur le convoyeur.

Paramètres :
Épaisseur de plat : SUS 304 de 2mm
Pompe à eau : NanFang
Moteur : SANLI
Cylindre : AIRTAC
Photodétecteur : Autonics
Consommation d'air : 0.6M3/min ; 0.6Mpa
Puissance de chauffage : 18KW, d'autres pièces actionnent : 6KW
Dimension : 13000*2300*2500mm
Poids : 5500kg


1,9 type rotatoire empileur de bras automatique

Description :
Il adopte le convoyeur de rouleau de type glissière d'auto-gravité pour transférer le baril, aucune puissance en état d'alerte ;
Le palletizer automatique peut empiler cinq gallons de l'eau de finition dans 3 couches, chacune avec 16 barils, c.-à-d., les barils 16*3=48, et la vitesse peuvent atteindre -2000 barils/h, qui épargne non seulement le secteur de l'eau de finition, mais sauve également considérablement le nombre d'intensité de travail et de travail des travailleurs ;
Ce produit a les avantages de la représentation parfaite, l'opération simple, le travail stable et fiable, la structure raisonnable, l'entretien commode, et le niveau élevé d'automation. Il répond aux exigences de l'hygiène alimentaire et est le produit le plus idéal pour des fabricants d'eau potable de baril de 5 gallons.

Le dessin de schéma d'installation des installations (millimètre) :
