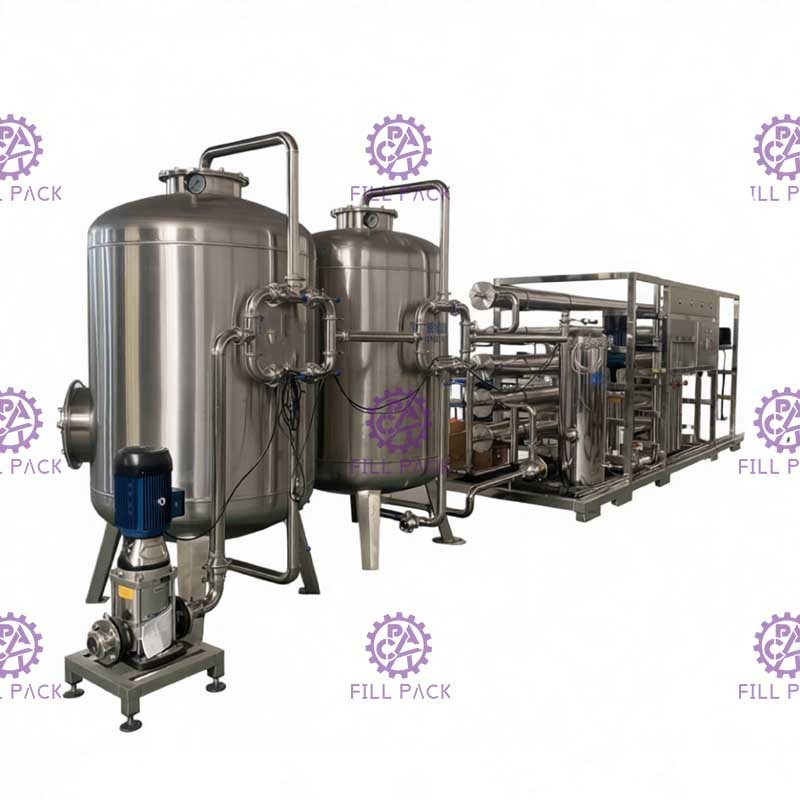

Boire pur/machine potable de traitement de l'eau d'osmose d'inversion 3000lph

Description de produit

Définition technique:

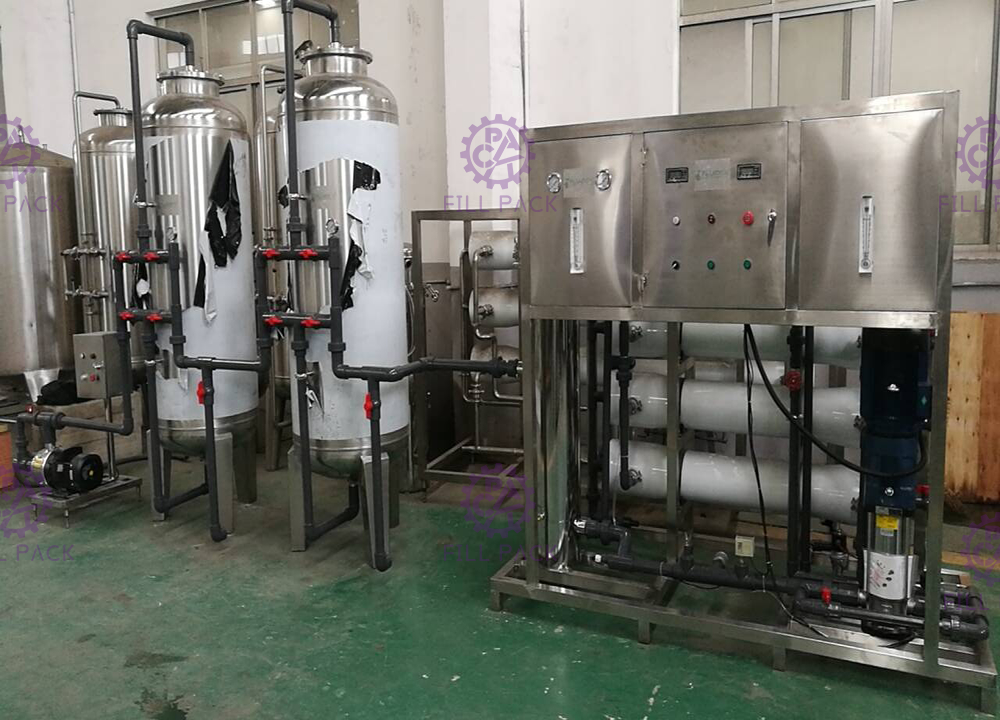

Le système de traitement de l'eau est divisé en 4 parties: prétraitement, unité d'OR, pièces de stérilisation et pièces correspondantes.

Pré-traitement: pompe à eau brute, filtre à sable au quartz, filtre au charbon actif, échangeur d'ions sodium, filtre à cartouche, etc. Fonctions suivantes:

a. Éviter l'incrustation sur la surface des membranes (y compris le Fe3, le Fe2, le CaCO3, le CaCO4, le SrSO4, le CaF2, le SiO2, le Fe et l'oxyde d'aluminium);

b. Évitez les substances colloïdales et le blocage fluidisé du lit;

c. Éviter le blocage de l'organisme;

d. Éviter le blocage des micro-organismes;

e. Éviter toute rupture des membranes par une substance oxydante;

f. S'assurer d'une production d'eau stable par l'OR;

g, s'assurer qu'il n'y a pas de blocage dû à une dureté élevée;

1.1Pompes à eau:

Fournir le débit et la pression nécessaires à l'équipement par la suite; (marque NANFANG, pompe de qualité n° 1 en Chine)

Paramètres:

Modèle: CHL8-30

Matériau: SUS304

Débit: 8 m3/h

Ascenseur: 25,5 m

Puissance électrique: 1,1 kW

Révolutions: 2900 tours par minute

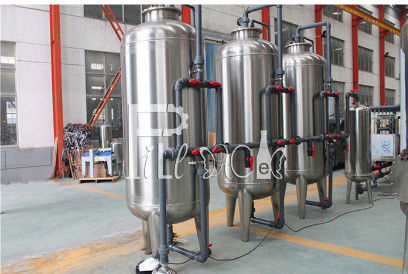

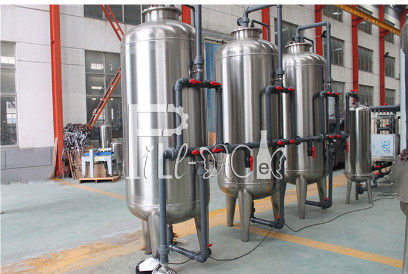

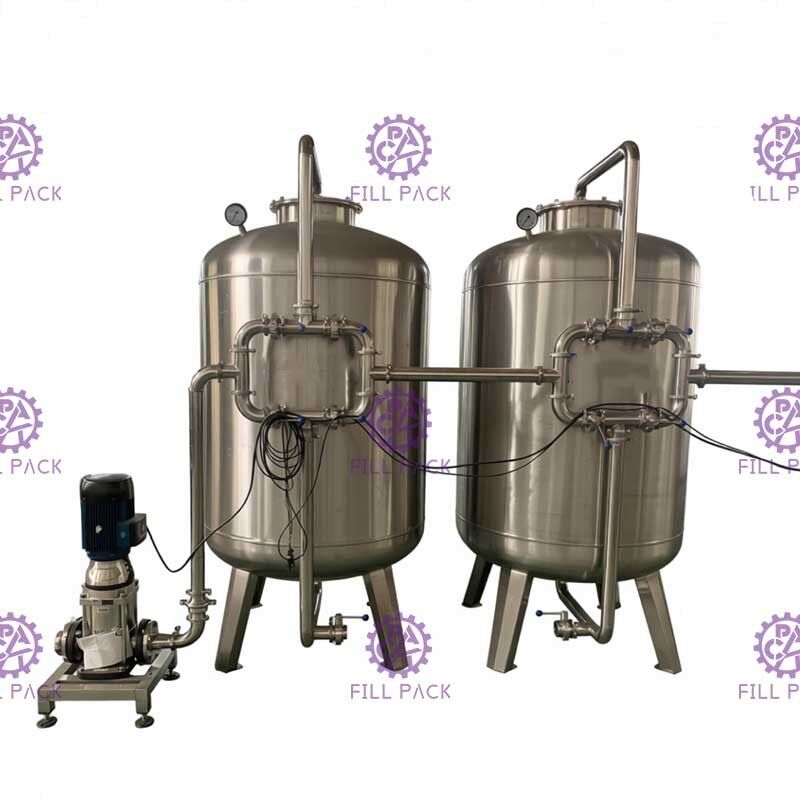

1.2, Filtre à sable au quartz:

Appliquez du SUS304 de haute qualité, avec système de contrôle automatique, système de tuyauterie, comprend un conduit, un trou à main, un dispositif de distribution d'eau en haut et en bas, un matériau filtrant, c'est un modèle à pression.

À l'intérieur du filtre à sable, il y a plusieurs couches de sable de quartz de diamètre différent.Le fonctionnement instable du système est principalement causé par un défaut de conception du filtre à sableUn mauvais effet de rinçage du dos augmentera la coagulation du sable supérieur SDI (indice de pollution) et provoquera une pollution des membranes.

Considérant une fois redémarré après le rinçage, la nouvelle surface de filtre n'est pas entièrement générée, l'impureté est facile à passer, notre filtre à sable appliquer modèle de fonctionnement à faible débit,Cela améliorera l'effet du filtre et réduira la pollution par la suite..

Le rinçage arrière fera une expansion de 15-25% des matériaux filtrants, il est préférable d'utiliser de l'air comprimé pour travailler ensemble, résistance 18-25L/sm2.

Paramètres:

Modèle: SUS-600

Modèle de fonctionnement: fonctionnement automatique du modèle sous pression, rinçage manuel et rinçage inverse

Taux de débit: 6 m3/h

Pression de conception: 0,3 MPa

Diamètre: Ø600 mm

Pour les véhicules à moteur:

Épaisseur: 2 mm sur le corps et 3 mm sur le dessus

Matériau: SUS304

Matériau de filtration: sable de quartz fin

1.3Filtre au charbon actif

Appliquez du SUS304 de haute qualité, avec système de contrôle automatique, système de tuyauterie, comprend un conduit, un trou à main, un dispositif de distribution d'eau en haut et en bas, un matériau filtrant, c'est un modèle à pression.

La fonction principale est d'éliminer la substance organique et le chlore résiduel. à l'intérieur est rempli d'eau de nettoyage du charbon actif, l'eau après avoir passé ce filtre: 1, 60% de la substance organique sera absorbée; 2, le chlore résiduel sera absorbé, l'action n'est pas seulement l'absorption, mais elle générera une catalyse sur la surface du charbon actif, de sorte que le charbon actif ne sera pas complètement absorbé,Il suffit de perdre un peu de carbone.

Après avoir passé le filtre à sable et le filtre au charbon actif, l'eau répondra à la norme pour entrer dans le dispositif de purification: SD1≤4;

Paramètres:

Modèle: SUS-600

Modèle de fonctionnement: fonctionnement automatique du modèle sous pression, rinçage manuel et rinçage inverse

Taux de débit: 6 m3/h

Pression de conception: 0,3 MPa

Diamètre: Ø600 mm

Pour les véhicules à moteur:

Épaisseur: 2 mm sur le corps et 3 mm sur le dessus

Matériau: SUS304

Matériau de filtration: charbon actif fin

1.4Filtre à cartouche

Afin d'éviter que le quartz ne pénètre dans l'OR pour briser les membranes, les membranes peuvent être utilisées pendant 3 mois dans des conditions de travail normales, la conception est adaptée au changement rapide de cartouche.

Paramètres:

Modèle: SUS-320

Modèle de fonctionnement: modèle de pression extérieure

Taux de débit: 6 m3/h

Pression de conception: 0,3 MPa

Diamètre: Ø320 mm

La hauteur: 1600 mm

Épaisseur: 1,5 mm

Matériau: SUS304

Matériau de la cartouche: polypropylène 5um à fusion par pulvérisation

Quantité de cartouche: 6 pièces

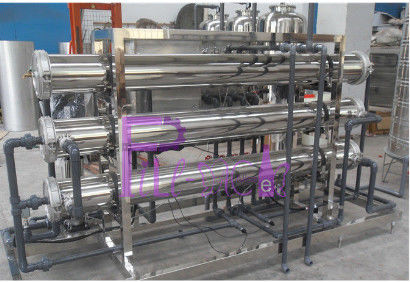

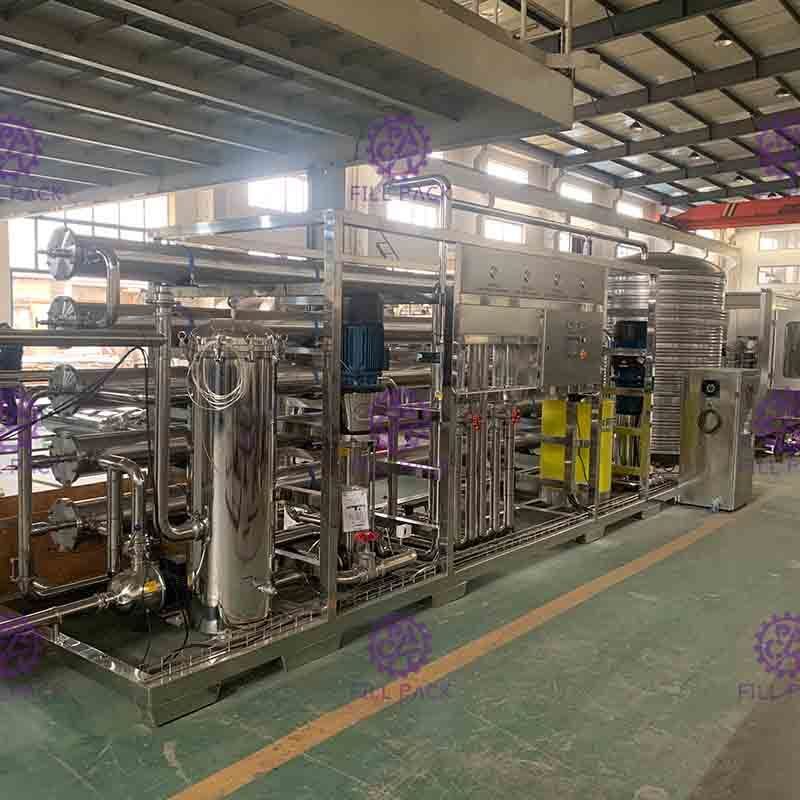

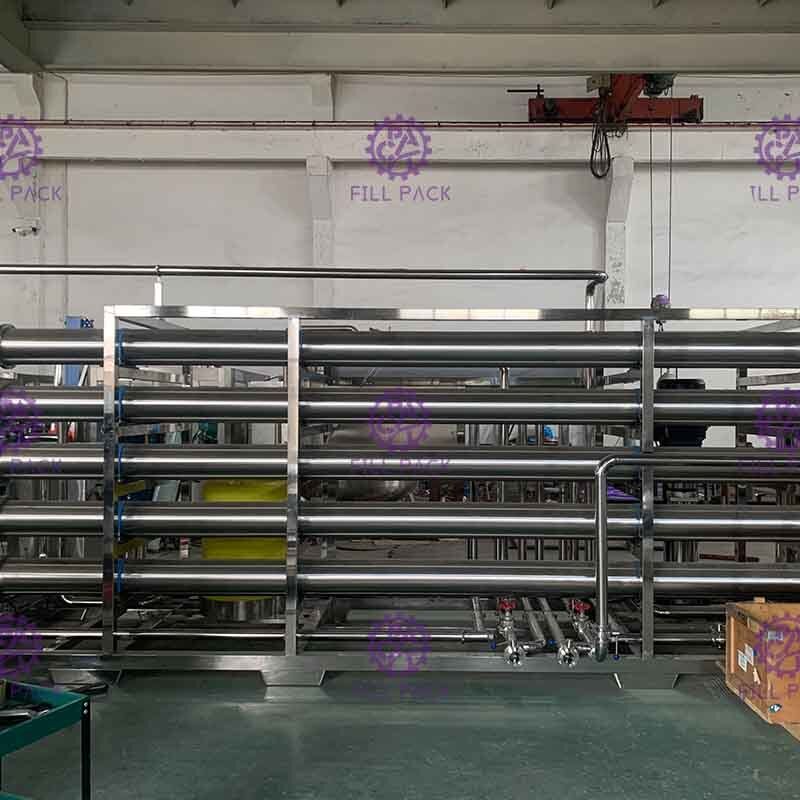

1.5, unité RO

La membrane de l'OR est la partie clé de l'ensemble de l'OR, elle décidera du fonctionnement du système ou non.

Aucun changement de phase n'est généré dans le dispositif RO pendant la purification de l'eau.

Tout le rack SUS304, la partie d'automatisation applique le contrôle du contacteur CA, applique le débitmètre, le manomètre de pression et la vanne magnétique électrique à écoulement automatique, etc.

Dispositif de protection: l'interrupteur de protection basse pression et haute pression est réglé avant l'entrée de l'eau et après la décharge de l'eau.Couper la pompe de rappel lorsqu'il y a une pression de décharge trop élevée pour éviter que le système ne fonctionne sous une pression dépassant le statut.

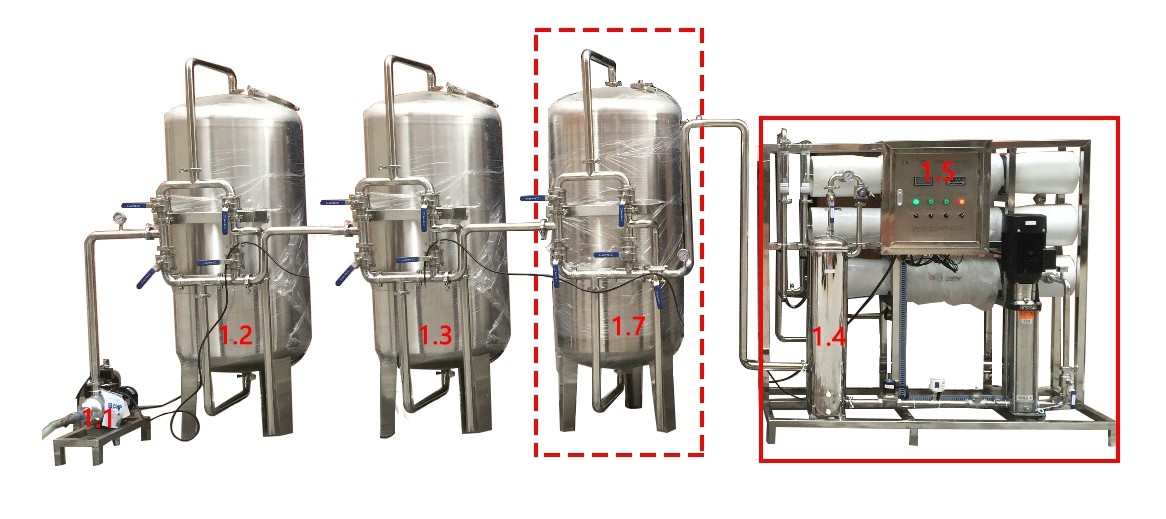

Direction du cours d'eau en état de fonctionnement:

Le dessin de la disposition de l'usine ((mm)
