la chaîne de production de machine d'embouteillage de l'eau 1200bph minérale accomplissent la machine de remplissage de l'eau de bouteille de 5 Gallon/20L

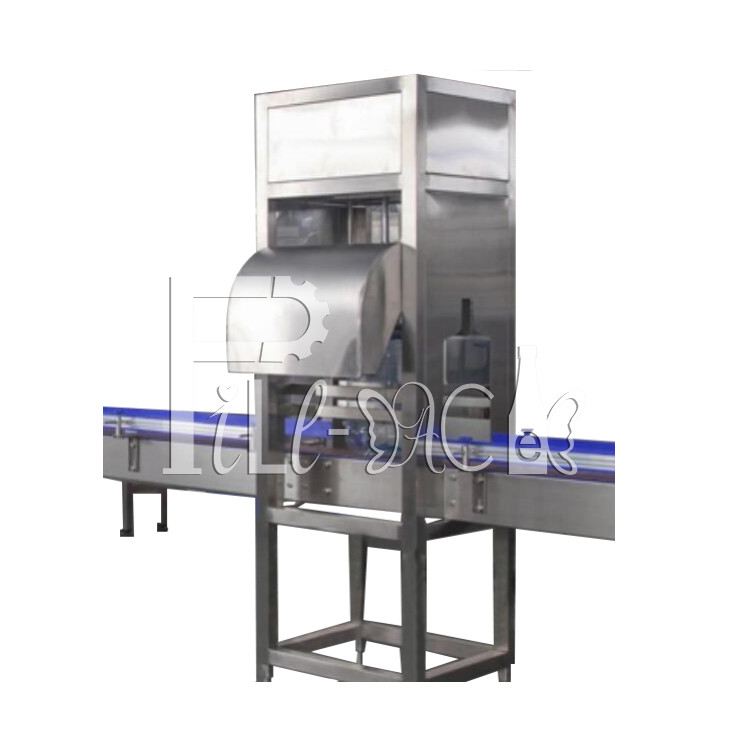

1.1, Décapsuleur automatique

Cette ligne de brossage extérieur de bouteilles de gallons est entraînée par un cylindre, contrôlée par un automate programmable industriel (PLC) ; Fonctionnement automatique par contrôle du fût ;
La tête de décapsulage est composée d'un dispositif à griffes et d'un cylindre, la position de la tête de décapsulage peut se déplacer de haut en bas, le dispositif à griffes peut être légèrement ajusté pour s'adapter à différents bouchons.
Lorsque la bouteille de gallon entre dans la machine, la tête de décapsulage descend et le dispositif à griffes maintient fermement les côtés du bouchon du fût, puis soulève le fût pour retirer les bouchons ; Et lorsque les bouchons sont retirés, l'air du compresseur souffle les bouchons dans la trémie à bouchons, puis ils tombent à l'extérieur dans le support du client ;
La pression de la griffe est ajustée pour protéger les bouchons ;

Général

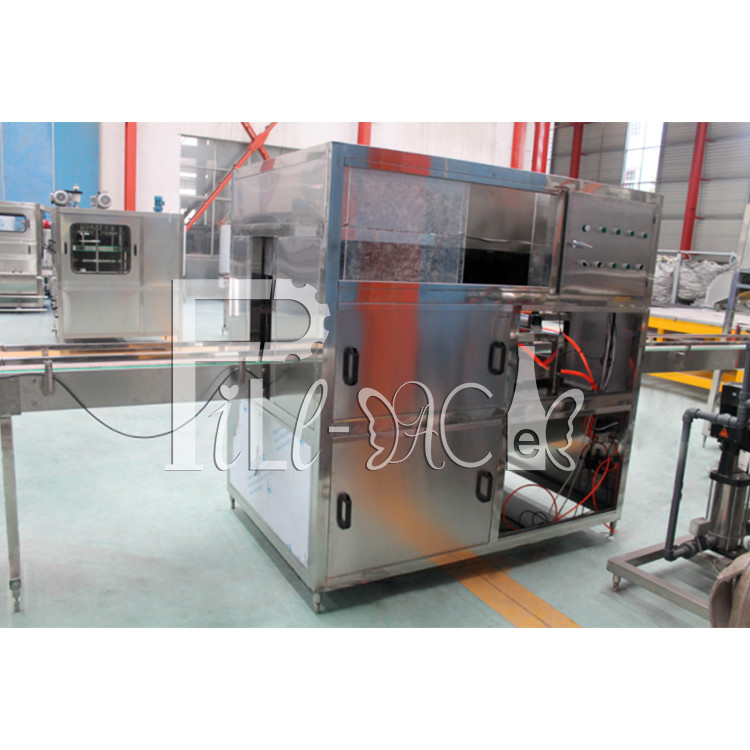

La ligne de brossage extérieur de bouteilles de gallons est utilisée pour le lavage au pinceau extérieur des jarres de gallons ; Lorsque les jarres sont introduites dans la machine par le convoyeur, les brosses à l'intérieur entraînées par le moteur tournent rapidement. La forme de la brosse principale est faite selon la forme et la taille de la jarre, ce qui permet de laver complètement le col et l'épaule de la jarre. L'affichage de l'eau se fera en même temps que le lavage à la brosse.

Dimension : 1800*1550*1750mm
Poids : 200kg
Puissance : 3KW

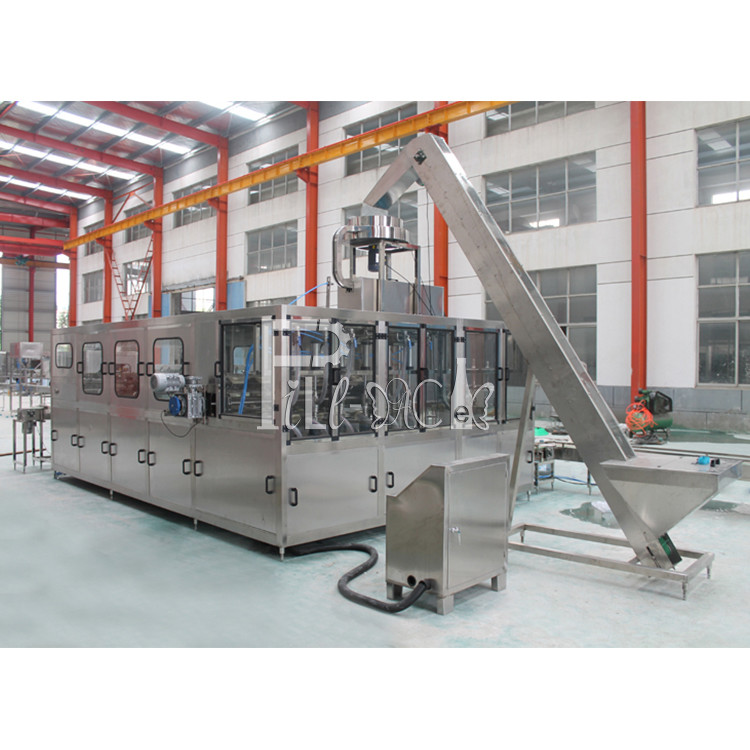

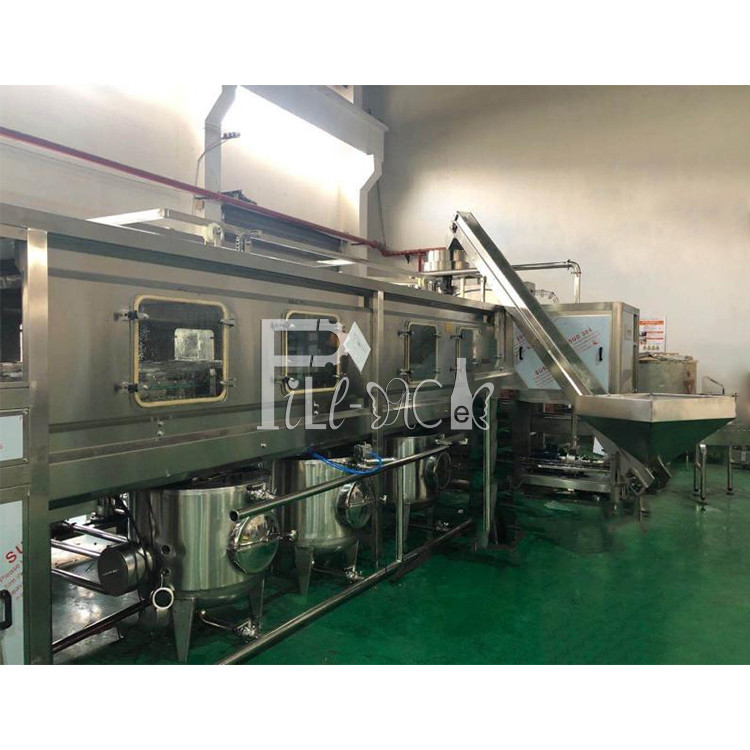

Rinceuse de jarre monobloc

La machine à laver se compose principalement d'un cadre, d'une partie de transmission, de lignes de rinçage, de réservoirs d'eau, de supports de bouteilles ainsi que d'autres composants.

1, Cadre : entièrement en tube carré 80x80 en acier inoxydable soudé, haute résistance, bonne rigidité, légèreté, belle apparence, facile à nettoyer, etc. Corps de bouteilles et châssis soudés automatiquement.

2, Transmission : pignon d'entraînement, chaîne, support de bouteille d'hélice, gobelets de bouteille solides, etc., dans lesquels les chaînes, les pignons ont été soigneusement conçus pour le rendre plus scientifique et plus parfait.

3, Entraînement principal : contrôle de la fréquence de la station de convoyeur de bouteilles, chacune reste un temps fixe, la plaque de chaîne par rapport à la position de la bouteille automatique et la position angulaire de la bouteille subissent également un calcul rigoureux pour assurer un positionnement précis de l'ensemble du fonctionnement automatique.

4, Réglage : Vous pouvez ajuster les boulons de roulement d'extrémité de chaîne pour vous assurer que l'ensemble de la chaîne a une consistance élastique.

Les tuyaux sont en acier inoxydable, la connexion des tuyaux de la machine à laver, la buse en spirale a des points de lavage, des efforts plus importants pour un bon effet, une grande efficacité sans impasses.

Le rinçage est divisé en 18 fois et des stations de drainage sont installées après chaque étape de rinçage par liquide alcalin, recyclage de l'eau de retour, eau aseptique et eau pure, chaque station dure 8S.

Paramètres :

Cylindre : AirTAC-Taïwan

Vanne magnétique : AirTAC-Taïwan

Consommation d'air : 0,6M3/min ; 0,6Mpa

Pompe de remontée-pompe de remplissage : Nanfang

Moteur : LJL ZheJiang

PLC : Mitsubishi Japonais

Puissance de chauffage : 18KW, Puissance des autres pièces : 6KW

Dimension : 11000*2300*2200mm

Poids : 5000kg

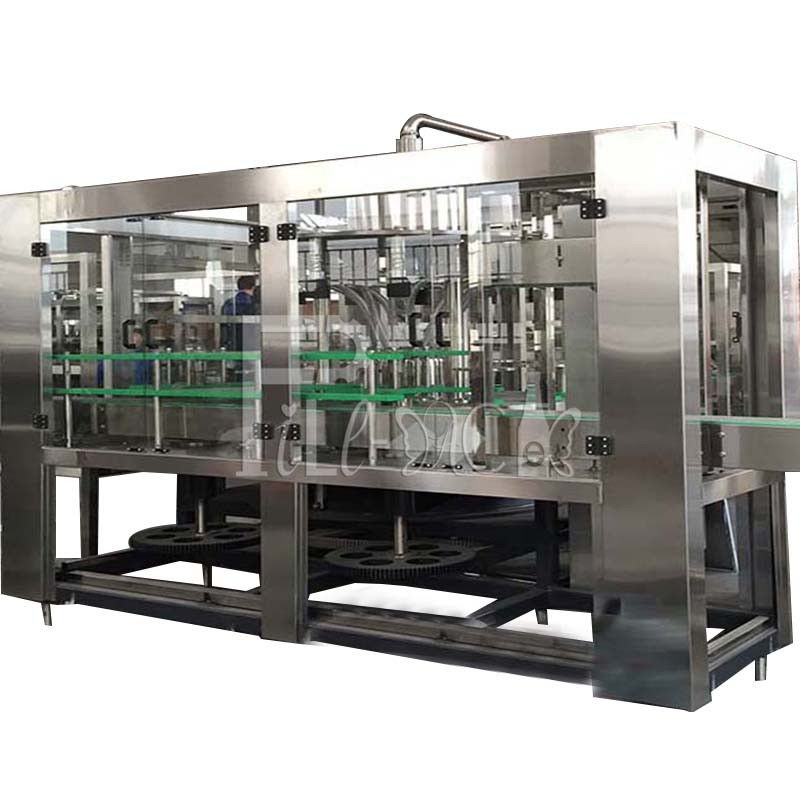

Remplisseuse rotative automatique de jarres :

Général :

Cette machine adopte un remplissage à micro-pression qui irrigue le fluide du seau à travers la pompe vers l'eau, assure toujours que le processus de remplissage était plein de barils d'état de fluide d'irrigation, le haut du baril de fluide d'irrigation avec un capteur de pression, un capteur de pression à travers le signal dans l'onduleur par le contrôle de l'onduleur de la vitesse du moteur de la pompe, assurant ainsi une pression de remplissage constante.

La bouteille est alimentée par une roue en étoile dans la machine de remplissage de bouteilles, la zone de remplissage pour atteindre le point de départ, les bouteilles à rouleaux le long de la came se lèveront, démarrer la vanne de remplissage pour remplir une bouteille, et avec le corps, etc. ensemble en rotation synchrone ; les bouteilles arrivent dans la zone de chargement du point final d'irrigation, pour atteindre les bouteilles à rouleaux de came avec une faible auto-réinitialisation Fermer la vanne de remplissage, remplir l'extrémité du baril avec la roue en étoile envoyée hors de la machine de remplissage de bouteilles.

Composant :

PLC : Mitsubishi

Composants pneumatiques : AirTAC

Pompes à eau : NanFang

Transducteur : Mitsubishi

Paramètres :

Puissance : 5KW

Têtes de remplissage : 9 pièces

Dimension : 2900*2700*2200mm

Poids : 2500kg
