Ligne remplissante contrôle du gallon 120BPH 5mm de niveau automatique de PLC

Description de produit

ligne de remplissage d'eau de bouteille de 5 gallons de niveau plus-moins 5 mm/installation/appareil

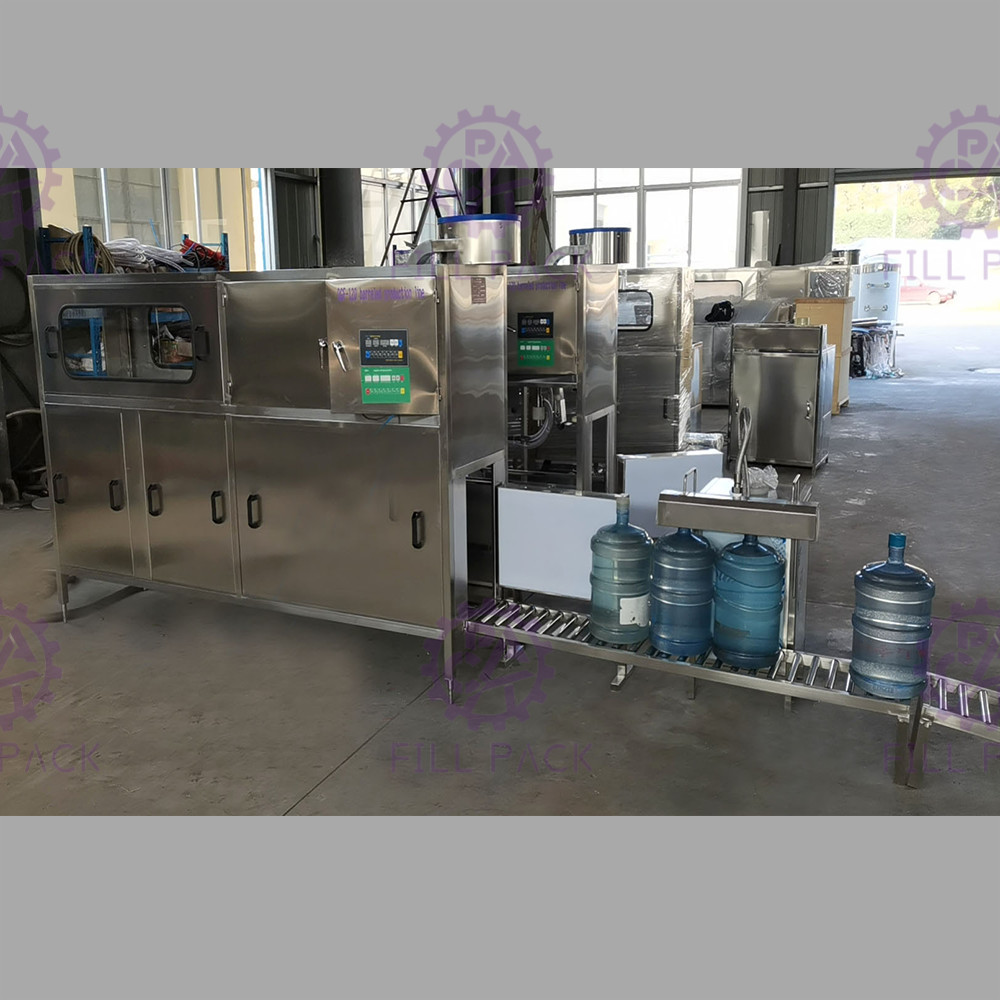

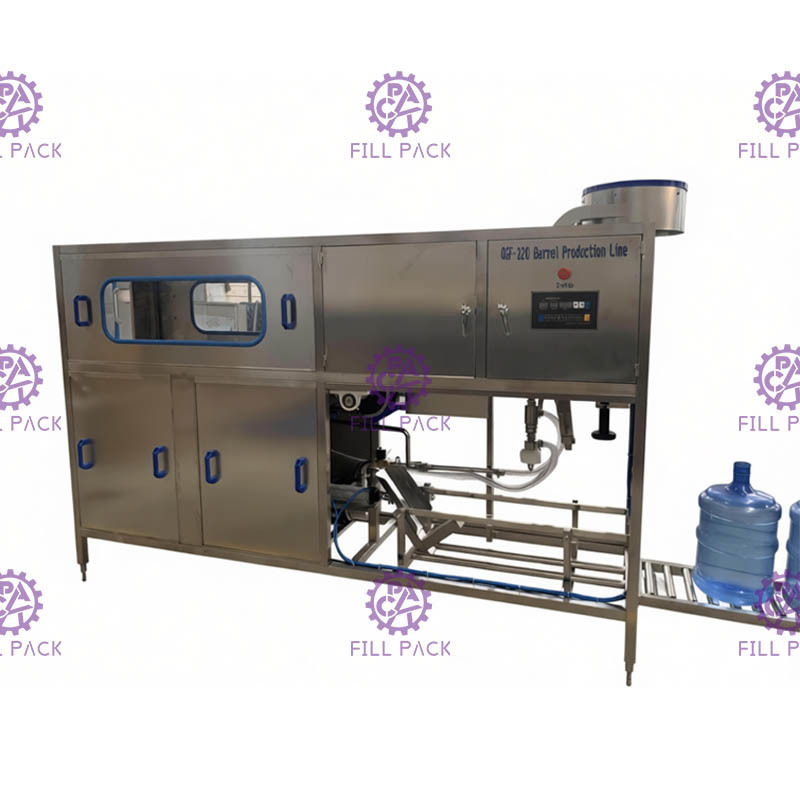

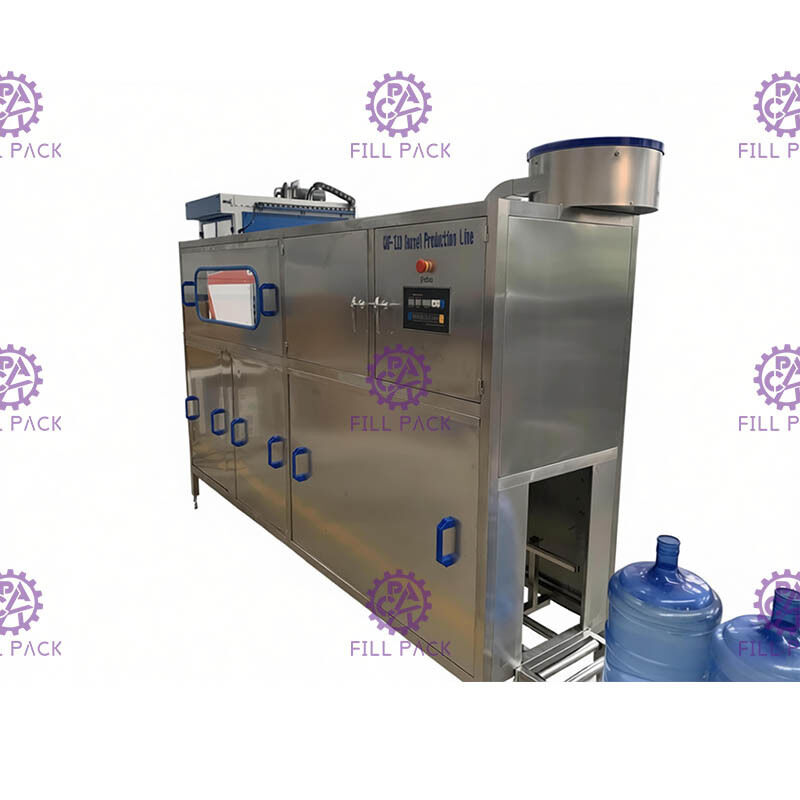

Cette ligne de remplissage d'eau pour bouteilles de 5 gallons est intégrée avec des fonctions de lavage-remplissage-couvercle ensemble;
L'ouvrier charge manuellement le pot vide sur le porte-gouttes, le porte-gouttes avec le pot sera transféré à l'avance pour le lavage du pot, la force de transmission est par cylindre d'engrenage;

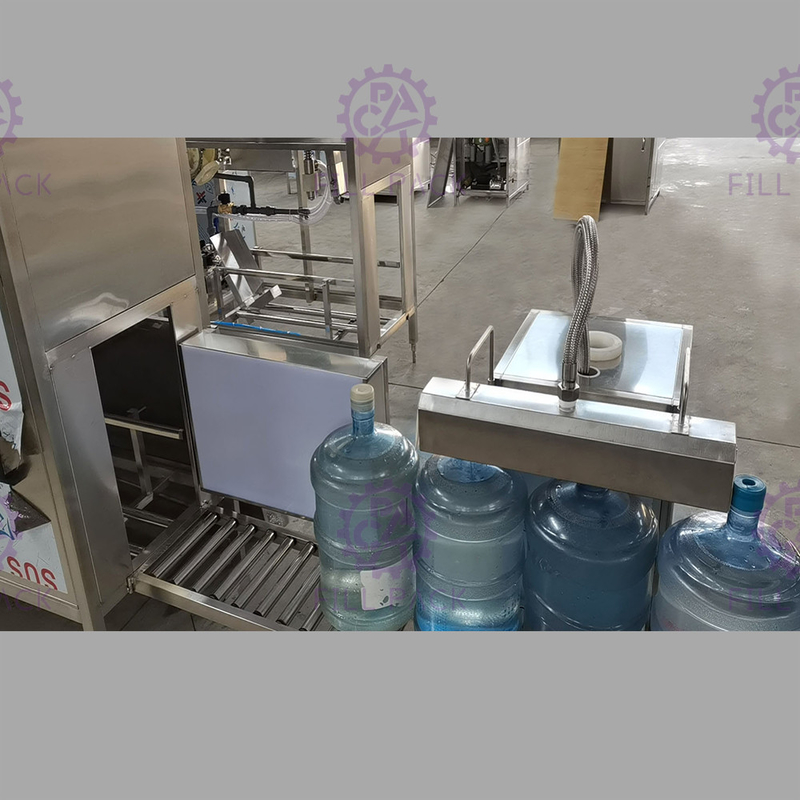

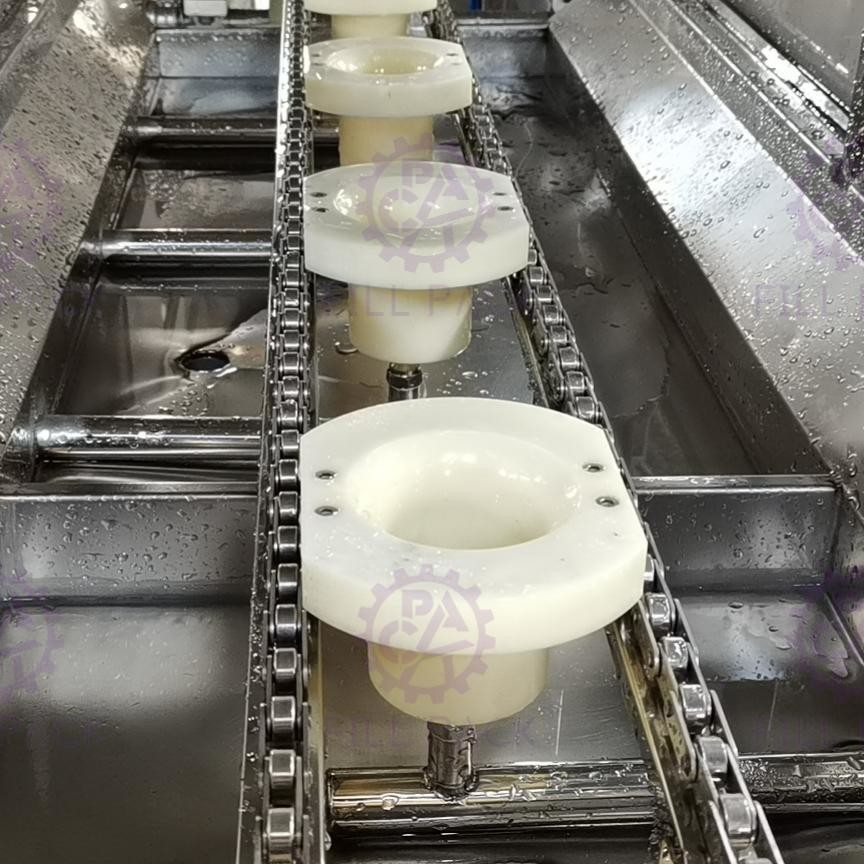

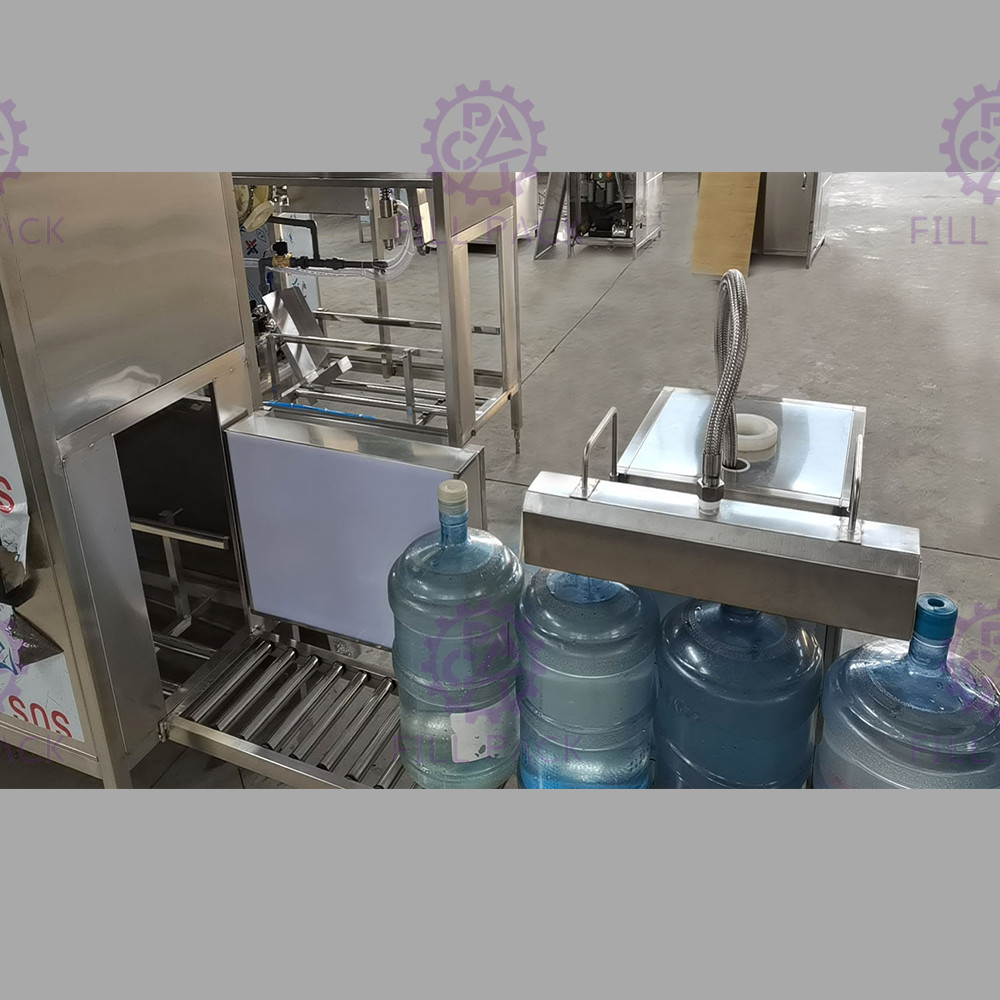

Le lavage sera divisé en 2 parties, le 1er procédé est par liquide désinfectant, le 2e procédé est par eau pure;Après le lavage,les pots tomberont sur la plaque d'angle du porte-gobelets par une chaîne de transmission avec la force de gravité; puis les bocaux sont poussés en poussant le cylindre sous la tête de remplissage, puis le remplissage commence; le volume de remplissage peut être contrôlé en réglant le temps de remplissage.Les bocaux remplis seront poussés sous la tête de couverture par des bocaux vides après. Travailleur mettre beaucoup de bouchons désordonnés dans le chargeur de bouchon, chargeur de bouchon triera le bouchon automatiquement pour charger vers le bas dans le rail de bouchon.Le capuchon tombera sur le cou du pot., puis le cylindre de couvercle fera le couvercle automatiquement par le cylindre de pression de couvercle.

Les personnages:

1, L'ensemble de la machine de remplissage de bouteilles Gallon est contrôlée par le système Mitsubishi PLC, tout le trajet de la bouteille est calculé à l'avance pour la distance parcourue;

2, La machine de remplissage de bouteilles Gallon peut fonctionner selon le modèle automatique, le modèle manuel est pour le contrôle de la machine;

Paramètres:

Pompes de rinçage 1: 0,37 kW

Pompes de rinçage 2: 0,37 kW

Pompes de remplissage: 0,55 kW

Moteur de tri de plafond: 0,09 kW

Dimension: 3100*570*1450mm (chargeur à plafond sur le côté) /2700*570*1720mm (chargeur à plafond sur le dessus) + convoyeur de 2000mm

Poids: 400 kg

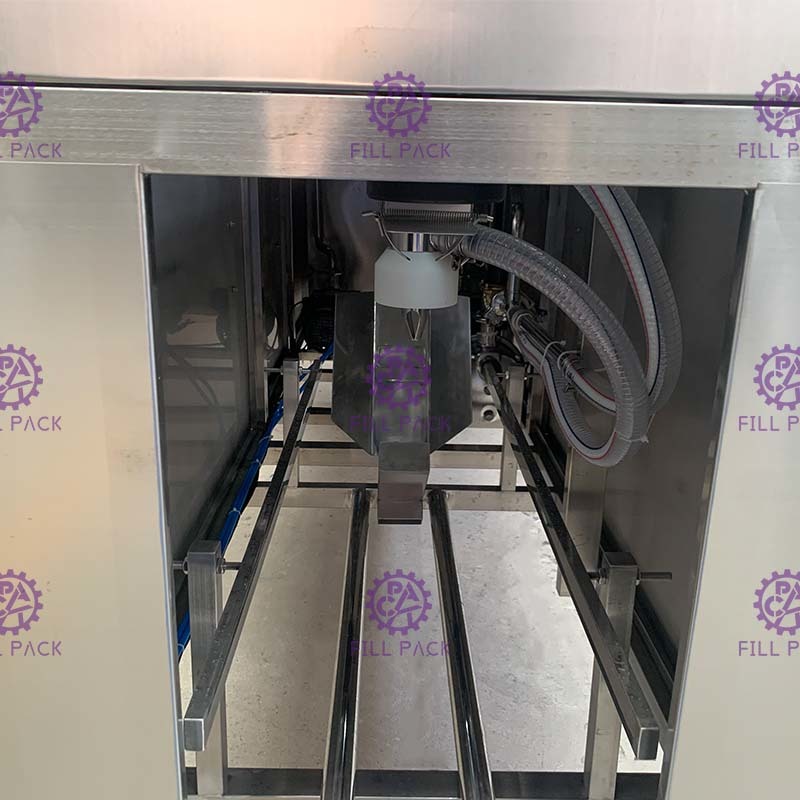

Valve de remplissage Lelel avec des détails de haute précision pour ref:
