100BPH chaîne de production de remplissage de l'eau de 3 gallons avec la soupape de trop-plein

Description de produit

Ligne/équipement/usine de production d'eau de 100BPH 3 gallons, seau de gallon avec valve de trop-plein

Principe :

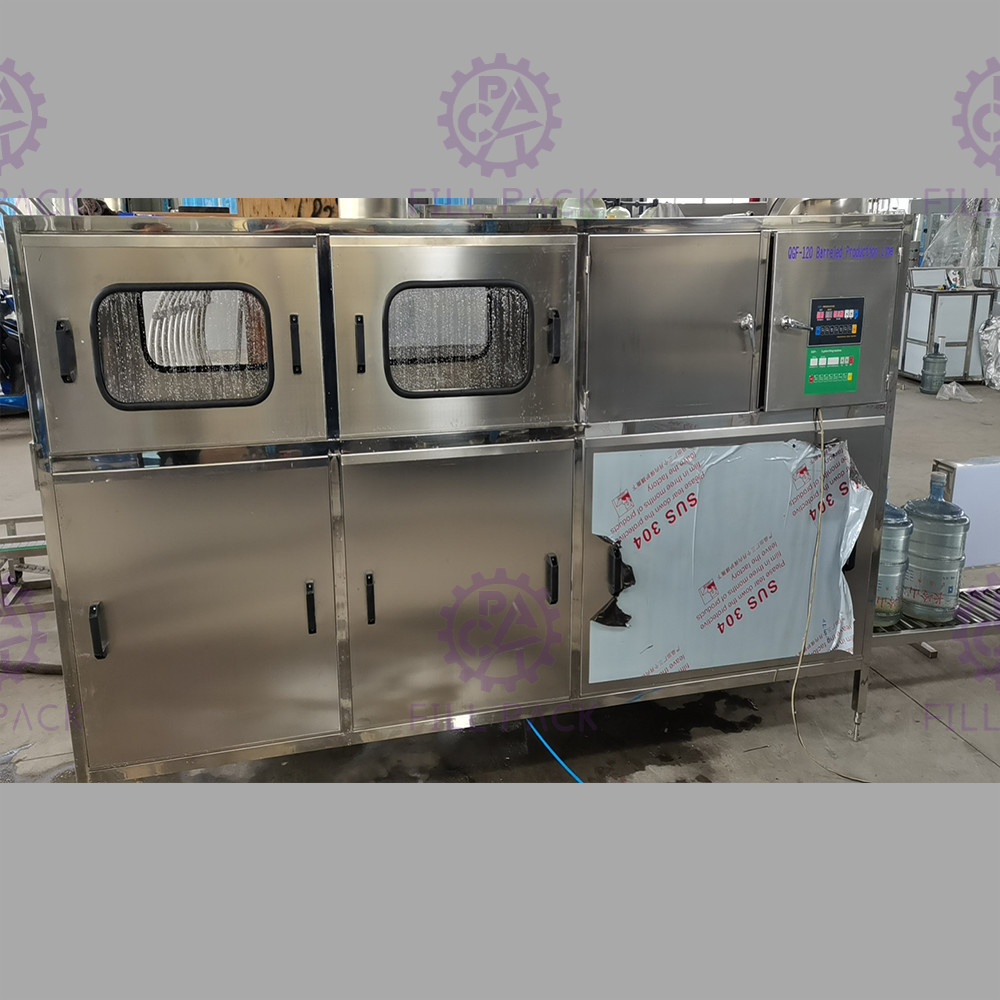

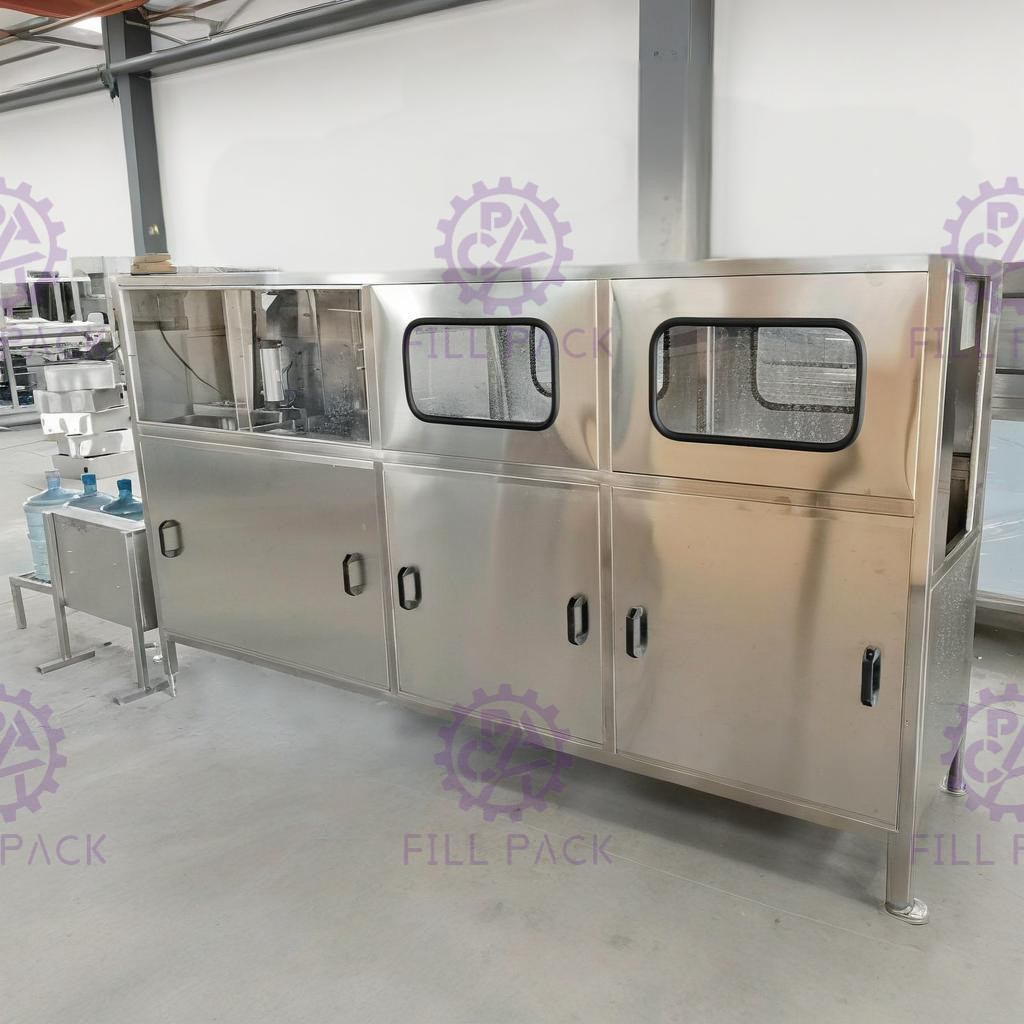

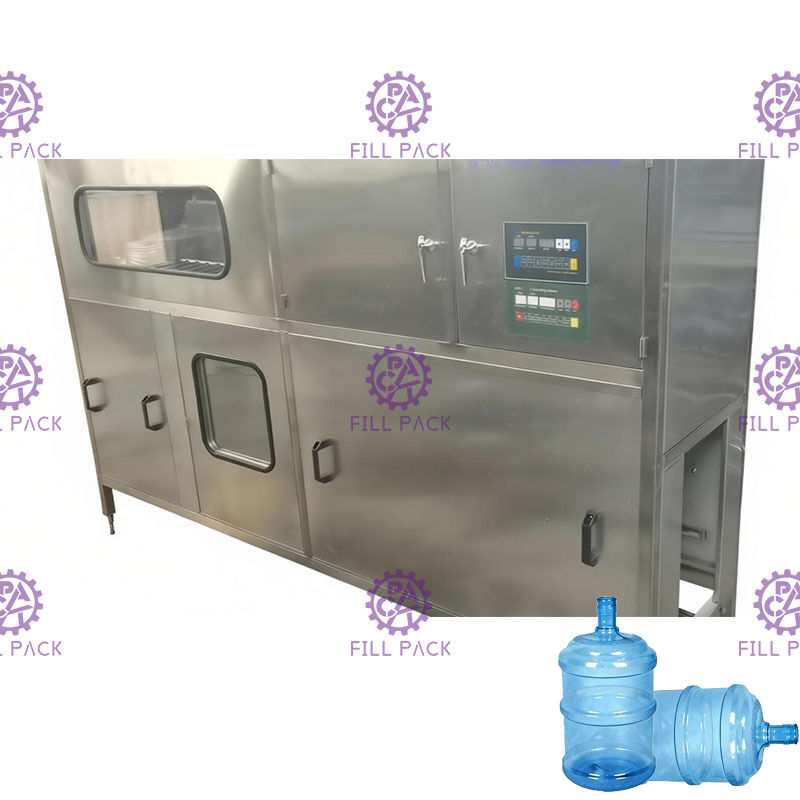

Cette machine de remplissage de 5 gallons est intégrée aux fonctions de lavage-remplissage-bouchage des bouteilles ;

L'opérateur charge manuellement les bouteilles vides sur le support de bouteilles, le support de bouteilles avec les bouteilles sera transféré à l'avance pour le lavage des bouteilles, la force de transmission est assurée par un cylindre à engrenages ;

Le lavage sera divisé en 4 parties, le 1er processus se fait par lavage avec une solution de savon chaud, la 2ème étape est le rinçage avec un liquide désinfectant, le 3ème processus est le nettoyage à l'eau recyclée, la dernière étape est le rinçage à l'eau potable pure ;

Après le lavage, les bouteilles tomberont sur une plaque angulaire depuis le support de bouteilles par une chaîne de transmission grâce à la force de gravité ;

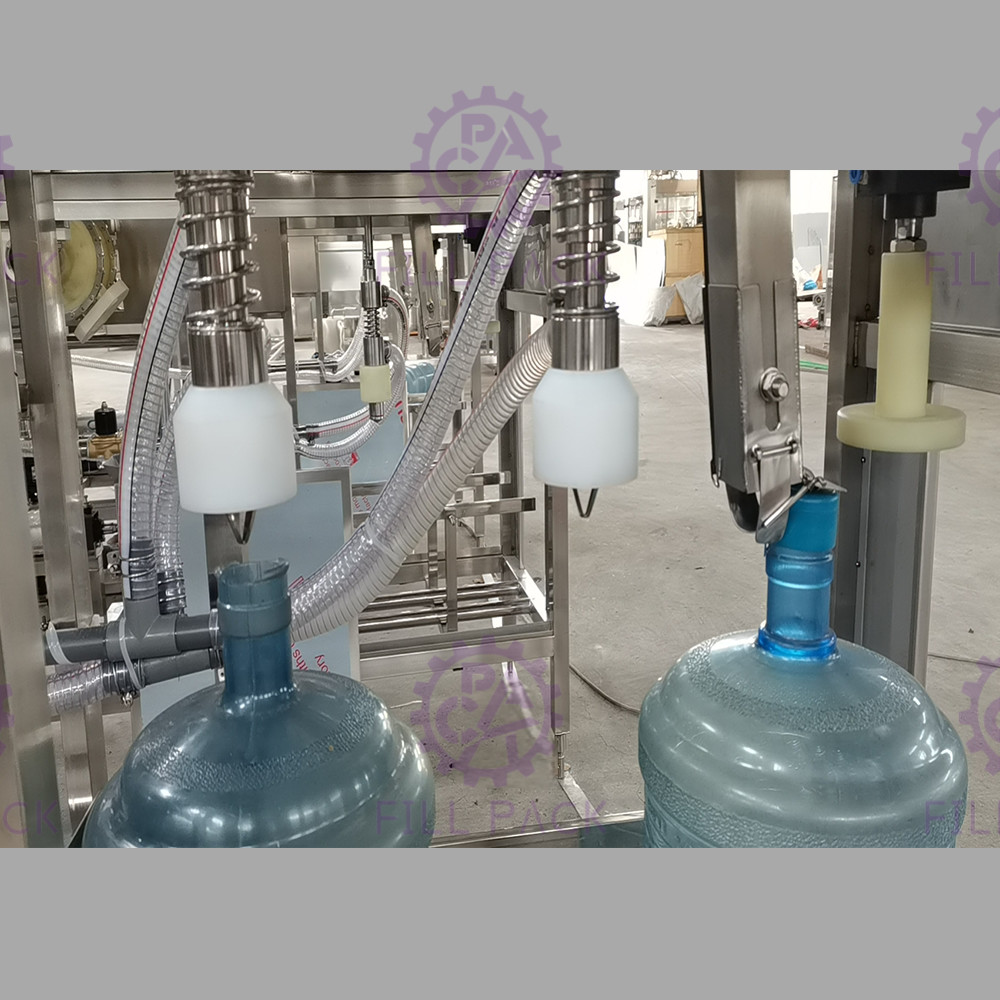

Ensuite, les bouteilles seront poussées par un cylindre de poussée sous la tête de remplissage, puis le remplissage commencera ;

Le volume de remplissage peut être contrôlé par le réglage du temps de remplissage.

Les bouteilles remplies seront poussées sous la tête de bouchage par les bouteilles vides par la suite.

L'opérateur met beaucoup de bouchons désordonnés dans le chargeur de bouchons, le chargeur de bouchons triera automatiquement les bouchons pour les charger dans le rail de bouchons.

Lorsque les bouteilles remplies passent sous la tête de bouchage, le bouchon tombera sur le goulot de la bouteille, puis le cylindre de bouchage effectuera le bouchage automatiquement grâce au cylindre de pressage des bouchons.

Détails du rinçage :

Partie pressage des bouchons :

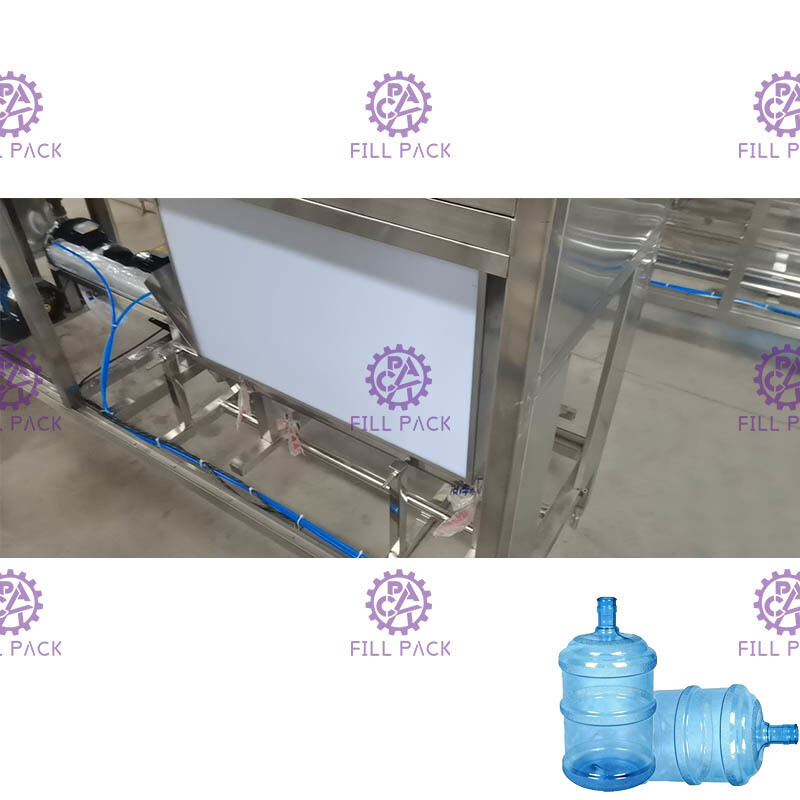

Détails des tubes :

Caractéristiques :

1, L'ensemble de la machine de remplissage de 5 gallons est contrôlé par le système PLC Mitsubishi, tous les déplacements des cylindres sont calculés à l'avance pour la distance parcourue ;

2, La machine de remplissage de 5 gallons peut fonctionner en mode automatique, le mode manuel est destiné à la vérification de la machine ;

Paramètres :

Pompe de rinçage 1 : 0,37 KW

Pompe de rinçage 2 : 0,37 KW

Pompe de remplissage : 0,55 KW

Moteur de tri des bouchons : 0,09 KW

Dimensions : 3100*570*1450mm (chargeur de bouchons sur le côté)/2700*570*1720mm (chargeur de bouchons sur le dessus) + convoyeur de 2000mm

Poids : 400 kg

Liste des pièces de rechange recommandées :
