Ligne remplissante de mise en bouteilles complète plastique automatique de l'eau minérale d'ensemble complet d'ANIMAL FAMILIER

Description de produit

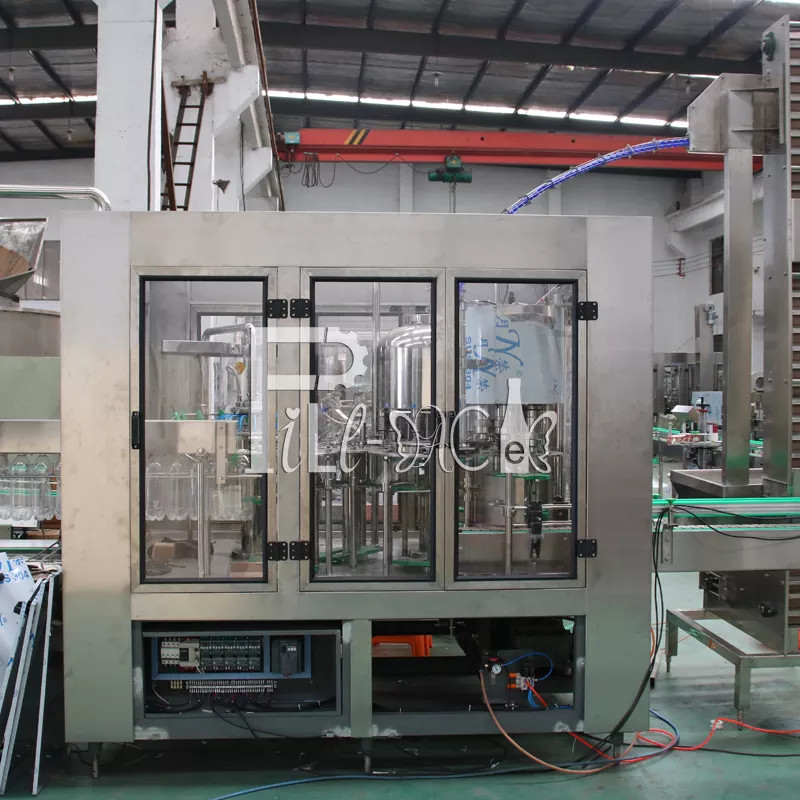

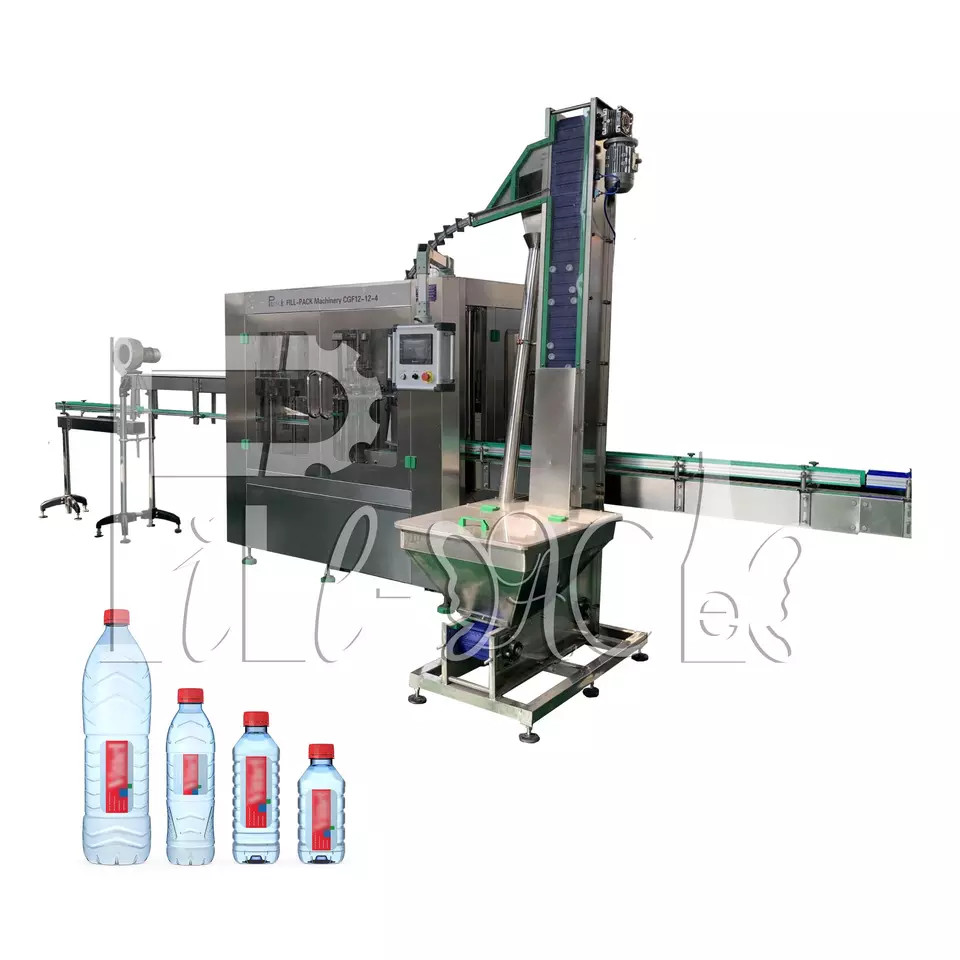

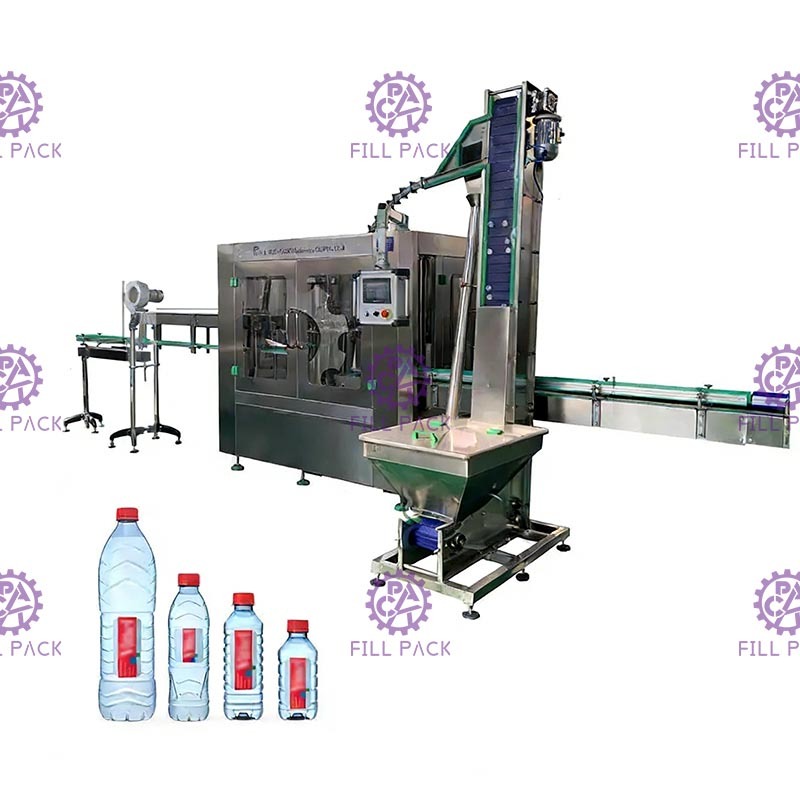

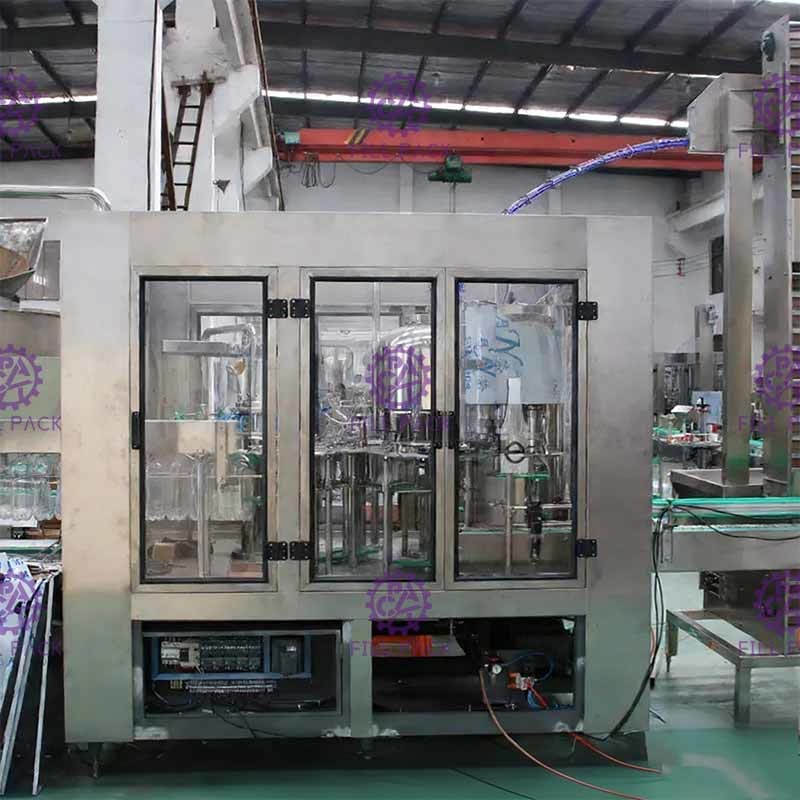

Ensemble complet automatique de remplissage de petites bouteilles en plastique PET pour eau minérale potable

Ligne de remplissage d'eau en bouteille

Généralités :

L'équipement est utilisé pour produire des boissons aux jus granulaires. Le nettoyage, le remplissage de granulés, le remplissage de jus et le bouchage sont intégrés en une seule machine. La technologie la plus avancée du Japon et de l'Allemagne est employée dans la conception. Le remplissage à surface liquide fixe par gravité est utilisé. Le remplissage est rapide, la quantité de liquide est contrôlée avec précision et les gouttes et les fuites sont évitées.

Des pinces à ressort sont utilisées dans le processus de lavage des bouteilles. Les bouteilles vides peuvent être retournées à 180° le long du rail de convoyage. Il y a deux fois de lavage interne et externe, l'efficacité du lavage des bouteilles est élevée. Le remplissage par une soupape de remplissage contrôlant le niveau de liquide de type ressort, sans égouttement. Le niveau de liquide est facile à contrôler. Toute la construction est en SUS304, il n'y a pas d'angle mort à l'intérieur de la soupape de remplissage. Le couple magnétique est utilisé pour le bouchage à vis. La puissance du bouchage à vis peut être ajustée sans paliers. La puissance du bouchage à vis peut également être fixée, et les bouchons ne seront pas endommagés, le bouchage est fiable. L'ensemble de la machine est contrôlé par un automate avec écran tactile comme interface homme-machine. La quantité de boissons dans le réservoir de stockage peut être contrôlée automatiquement. Le remplissage et le bouchage s'arrêteront automatiquement en l'absence de bouteille. Lorsque les bouteilles sont mal serrées ou lorsque les bouchons ne sont pas disponibles, la machine peut s'arrêter automatiquement. La technologie de changement de fréquence est utilisée pour ajuster la vitesse de fonctionnement sans arrêt. La capacité de production peut être affichée numériquement et peut être ajustée facilement.

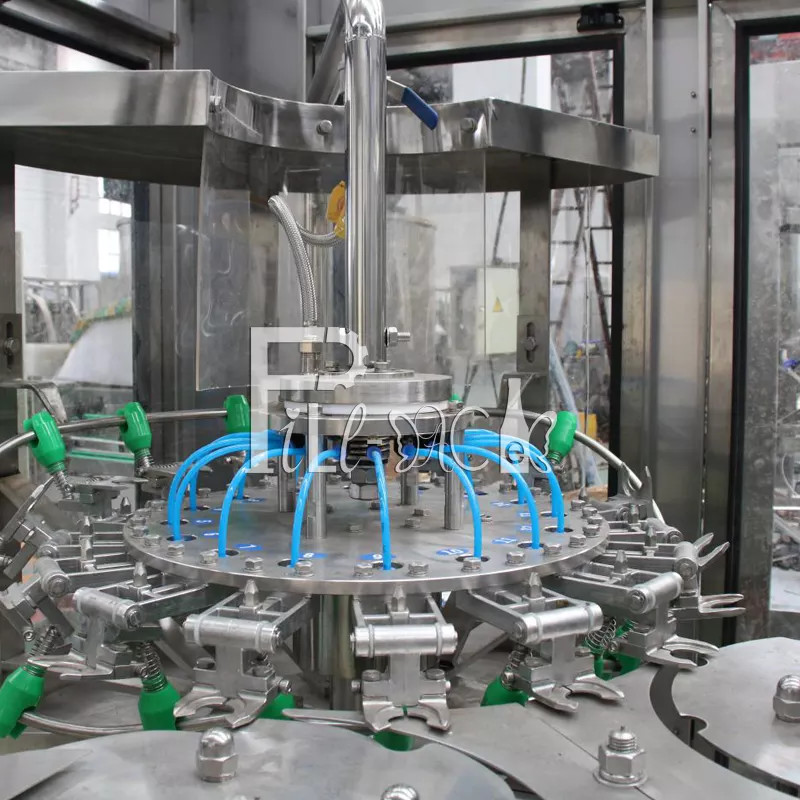

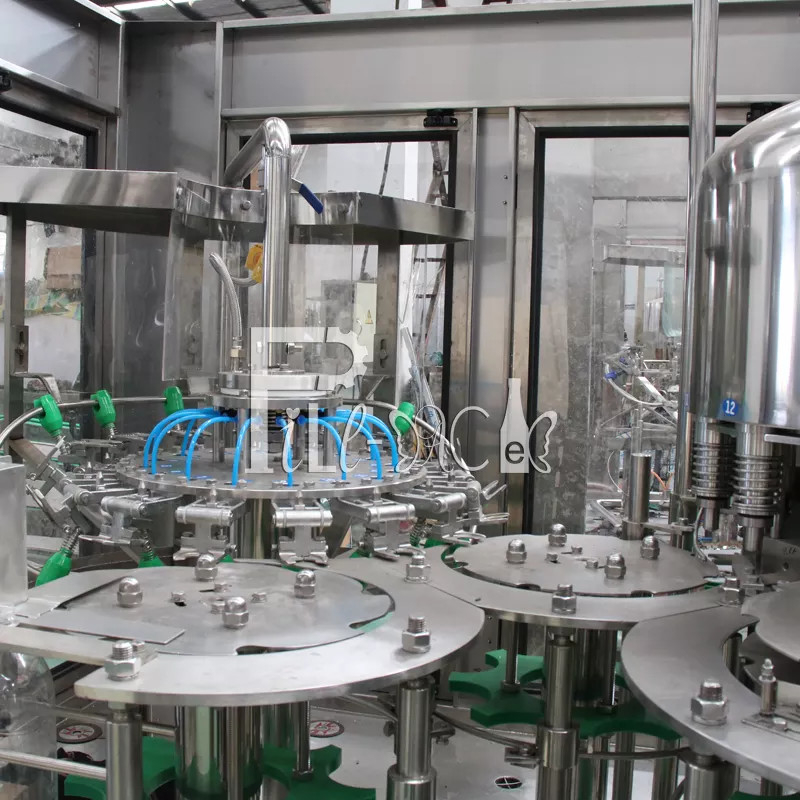

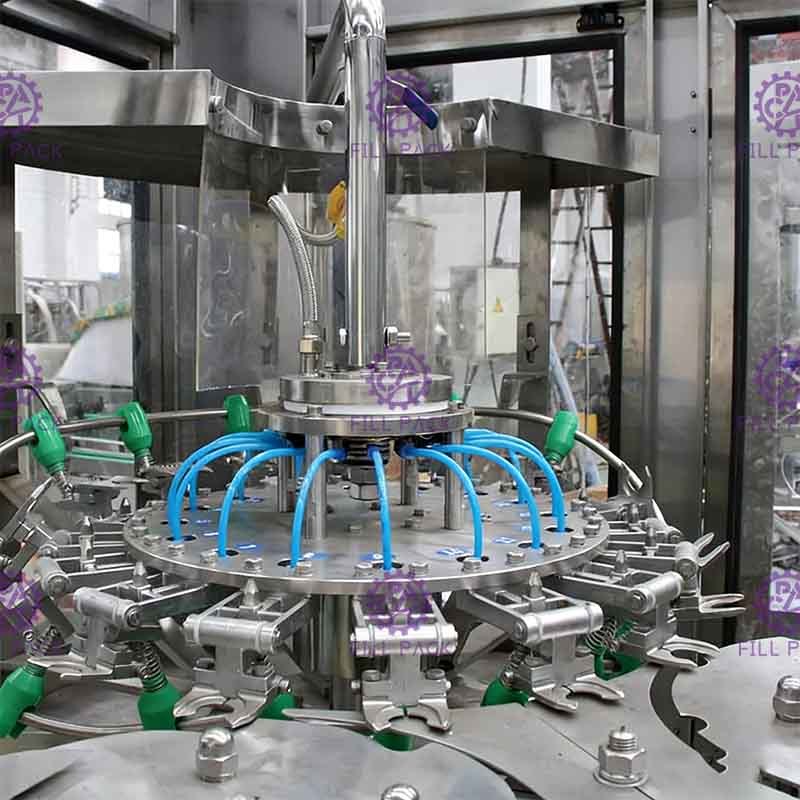

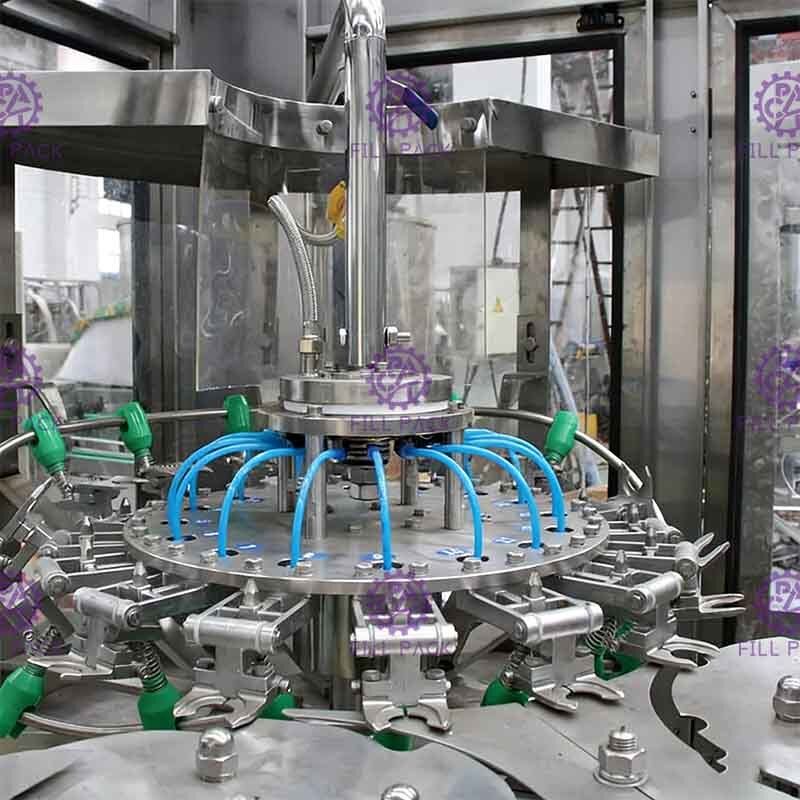

Partie rinçage :

1) À l'exception du cadre inférieur, des pièces de transmission et de certaines pièces qui doivent être fabriquées en

matériaux spéciaux. D'autres pièces de rechange sont en acier inoxydable 304.

2) Le roulement à rouleaux est en acier inoxydable, la bague d'étanchéité est en matériau EPDM et

le plastique est en UMPE.

3) La pince est en acier inoxydable, l'endroit où l'on tient le goulot est également en

acier inoxydable, par rapport à la pince en caoutchouc traditionnelle, elle est beaucoup plus hygiénique, durable et sans pièces à usure rapide, les pièces à vis du goulot peuvent éviter d'être polluées par la pince en caoutchouc.

4) La pince est équipée d'une buse de pulvérisation à haut rendement, elle peut se développer à n'importe quelle position de la paroi interne de

la bouteille, et peut économiser de l'eau de rinçage. Il y a un couvercle au-dessus de la buse de pulvérisation qui peut empêcher l'eau de se répandre ; et il y a une fente de recyclage réglementaire et des tuyaux de recyclage sous les buses.

5) Le temps de rinçage peut être garanti pendant 4 secondes.

6) En ajustant la hauteur des pièces rotatives pour s'adapter à différentes hauteurs de bouteille.

7) La motivation est dérivée du système d'entraînement dans le cadre, transmise par engrenage.

8) L'alimentation en eau de rinçage est contrôlée par une électrovanne.

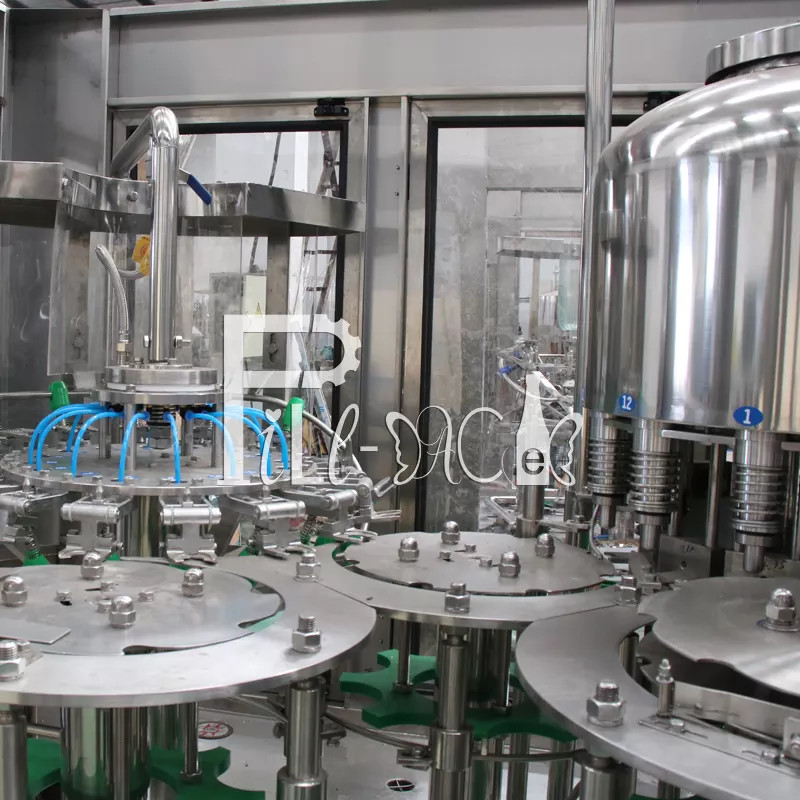

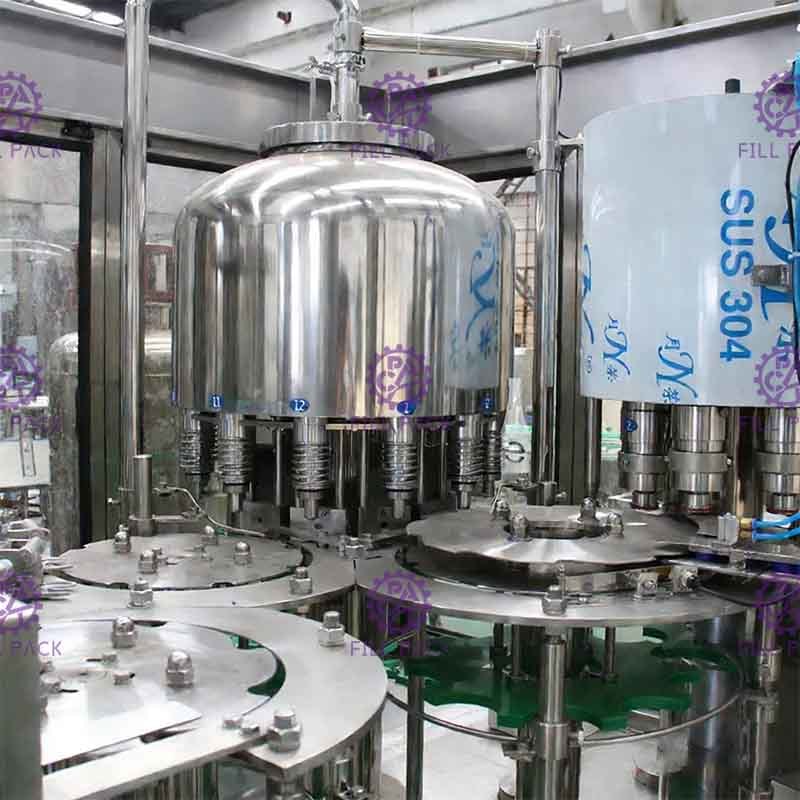

Partie remplissage :

1) Adopté un roulement anti-corrosion sans entretien d'Allemagne qui peut réduire la pollution du remplissage à l'environnement.

2) La plaque rotative est en SUS AISI304, grand roulement à dents plates.

3) La soupape mécanique à pression est introduite dans la conception étrangère avancée avec une vitesse de remplissage rapide, pas de poche d'angle d'hygiène, peu de pièces d'étanchéité et un contrôle précis du niveau de liquide. L'ensemble de la soupape est en acier inoxydable 304.

4) Le système de remplissage dispose d'un système de circulation CIP pour laver la tuyauterie et la fausse tasse utilisée pour nettoyer la soupape de remplissage. Ce système peut nettoyer efficacement la conduite de liquide, le réservoir de liquide et la soupape de remplissage, etc.

5) Ce système de remplissage dispose d'un système de contrôle automatique de la température.

6) La soupape de remplissage s'ouvre et commence le remplissage lorsqu'elle descend et touche le goulot, la soupape de remplissage remonte et quitte le goulot lorsqu'elle termine le remplissage.

7) L'alimentation en liquide adopte l'interrupteur de niveau de liquide magnétique à soupape pneumatique automatique pour contrôler automatiquement le réservoir de liquide.

8) La motivation de la remplisseuse est dérivée du système d'entraînement dans le cadre et transmise par engrenage.

Partie bouchage :

1) Tête de bouchage à visser (les pièces principales qui peuvent assurer la qualité du bouchage), l'expert améliore la conception de l'acier magnétique, cette amélioration peut réduire le taux de défauts du bouchage et le caractère traditionnel de la facilité de réglage et d'ajustement du couple de la tête de bouchage à visser.

2) La tête de bouchage à visser est de conception à double usage ; elle convient aux bouchons plats et aux bouchons sport.

3) Le dispositif qui peut retirer le bouchon inversé et empêcher le passage du bouchon inversé est installé dans le guide de chute des bouchons. En passant par le système de chargement des bouchons.

4) Un groupe d'interrupteurs photoélectriques est installé sur le guide de chute des bouchons. La machine s'arrêtera lorsqu'il n'y aura pas de bouchon sur le guide.

5) Un interrupteur de détection d'entrée de bouteille est installé sur la boucheuse à visser.

6) Il y a un cylindre de verrouillage de bouchon dans la jonction entre le guide de chute des bouchons et la plaque de bouchon de poinçonnage. Il est réalisé qu'il n'y a pas d'alimentation sans bouchon.

7) En ajustant la hauteur des pièces rotatives pour s'adapter à différentes hauteurs de bouteille.

8) La motivation de la boucheuse à visser est dérivée du système d'entraînement dans le cadre et transmise par engrenage.

9) Les pièces principales de la boucheuse à visser sont traitées par le centre de traitement à commande numérique.

Appareillage électrique :

Paramètres :
