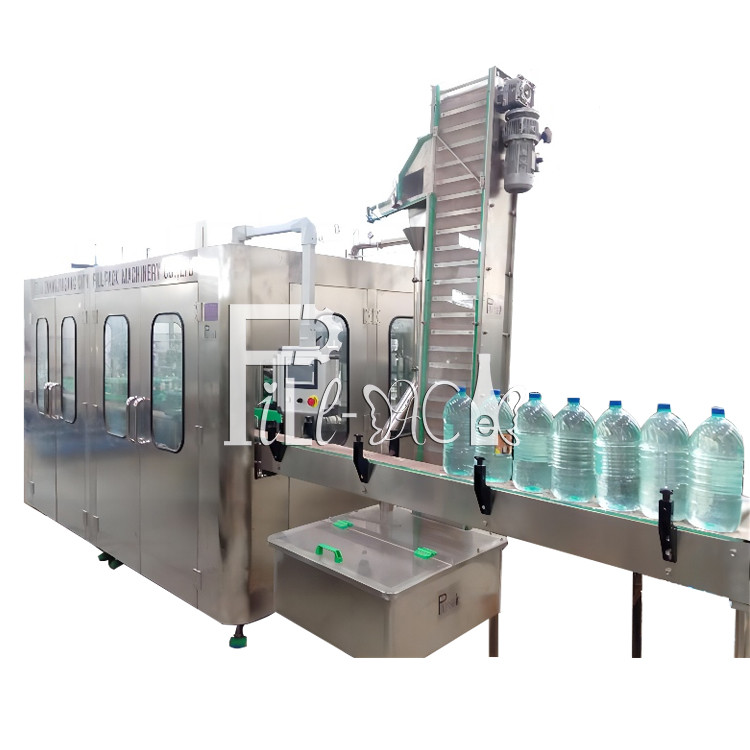

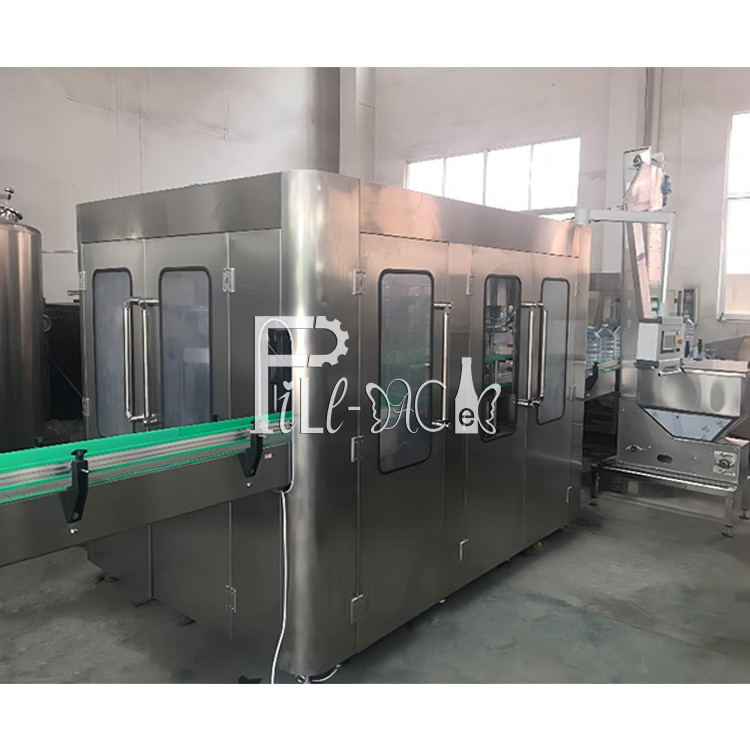

3L / ligne minérale de machine de remplissage de bouteilles 5L/10L l'eau pure 3 dans 1 1000BPH en plastique 7.5KW

Description de produit

3L / 5L / 10L eau minérale pure 3 en 1 plastique grosse bouteille machine de remplissage équipement de l' usine système de mise en bouteille ligne

Principe de fonctionnement:

L'équipement est utilisé pour la production de boissons non gazeuses à base de jus chauds ou d'eau froide emballés dans des bouteilles en polyester.La technologie la plus avancée du Japon et de l'Allemagne est utilisée dans la conceptionLe remplissage est rapide, la quantité de liquide est contrôlée avec précision et la chute et les fuites sont évitées.Les crampes de ressort sont utilisées dans le processus de lavage des bouteillesLes bouteilles vides peuvent être tournées à 180° le long du rail de transport.Le remplissage par le levier de commande de remplissage à ressort liquideLe levier liquide est facile à contrôler. Toute la construction est en SUS304, il n'y a pas d'angle mort à l'intérieur de la vanne de remplissage. Le couple magnétique est utilisé pour le bouchon de vis.La puissance du capot à vis peut être réglée sans pas. La puissance de l'enveloppe à vis peut également être fixée, et les enveloppes ne seront pas endommagées, l'enveloppe est fiable.Il y a chauffage électrique réservoir de chaleur froide entouré dans l'ensemble du système, en particulier pour maintenir la température de remplissage chaud pendant le remplissage de jus chaudIl est également possible d'arrêter le chauffage par simple panne électrique pour le remplissage d'eau froide.L'ensemble de la machine est contrôlée par un PLC avec écran tactile comme interface homme-machineLa quantité de boissons dans le réservoir de stockage peut être contrôlée automatiquement.Lorsque les bouteilles sont mal serrées ou que les bouchons ne sont pas disponiblesLa technologie de changement de fréquence est utilisée pour régler la vitesse de fonctionnement sans sommeil.La capacité de production peut être affichée numériquement et réglée de manière pratique.

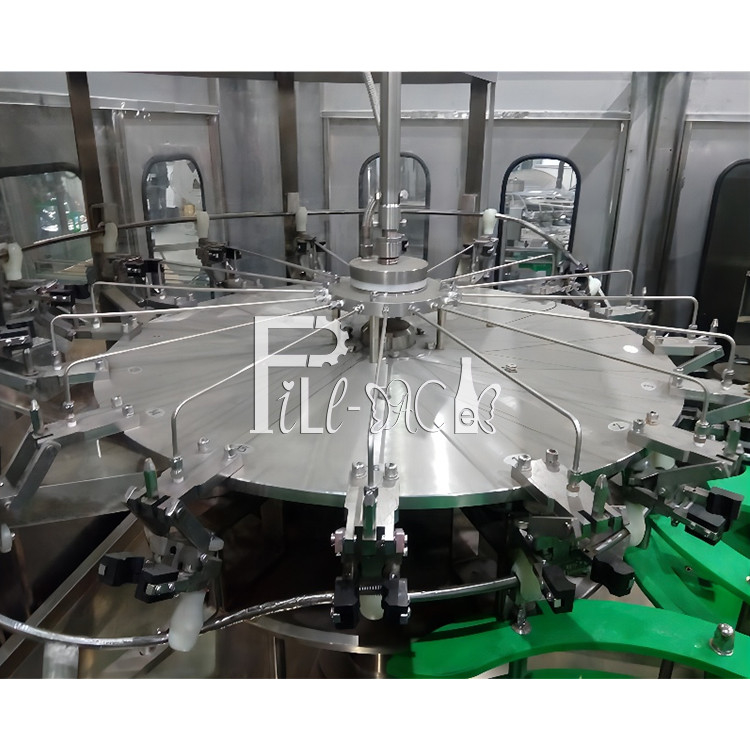

Partie de rinçage

1)À l'exception du châssis, des pièces de transmission et de certaines pièces qui doivent être fabriquées à partir de matériaux spéciaux.

2) Le roulement à rouleaux est en acier inoxydable, l'anneau d'étanchéité en EPDM et le plastique en UMPE.

3)La pince est en acier inoxydable, la position où se tient le goulot d'étranglement est également en acier inoxydable, par rapport à la pince en caoutchouc traditionnelle, il est beaucoup d'hygiène, durable,et pas de pièces à usure rapide, les parties vis du goulot d'étranglement peuvent éviter d'être polluées par la pince en caoutchouc.

4)La pince est équipée d'une buse de pulvérisation à haut rendement, elle peut se développer vers n'importe quelle position de la paroi interne de la bouteille et peut économiser de l'eau de rinçage.Il y a un couvercle au-dessus de la buse de pulvérisation qui peut empêcher les déversements d'eau; et il y a une fente de recyclage réglementaire et des tuyaux de recyclage sous les buses.

5)Le temps de rinçage peut être garanti pendant 4 secondes.

6)En ajustant la hauteur des pièces rotatives pour s'adapter à différentes hauteurs de bouteille.

7)La motivation est dérivée du système entraîné dans le cadre passé par les engins.

8)L'approvisionnement en eau de rinçage est contrôlé par une soupape magnétique.

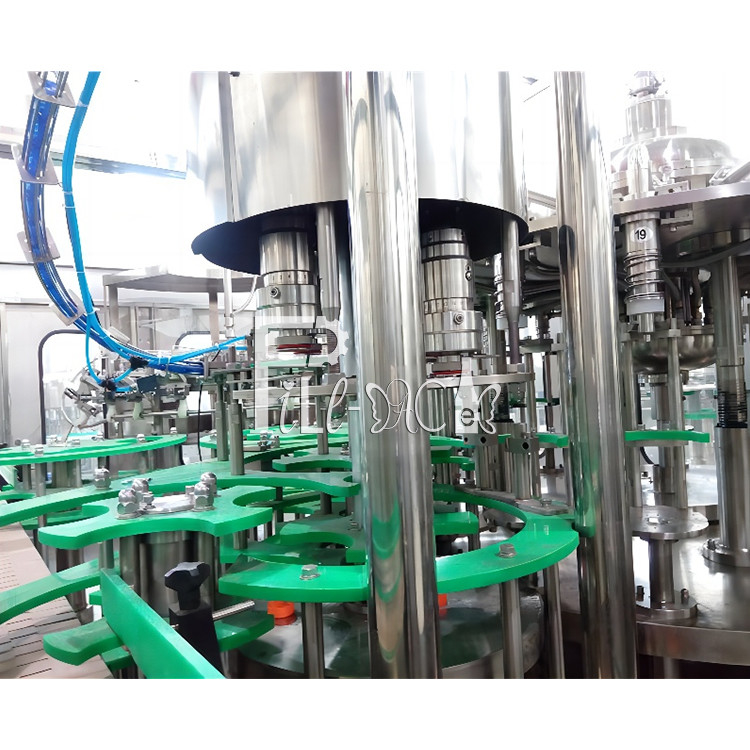

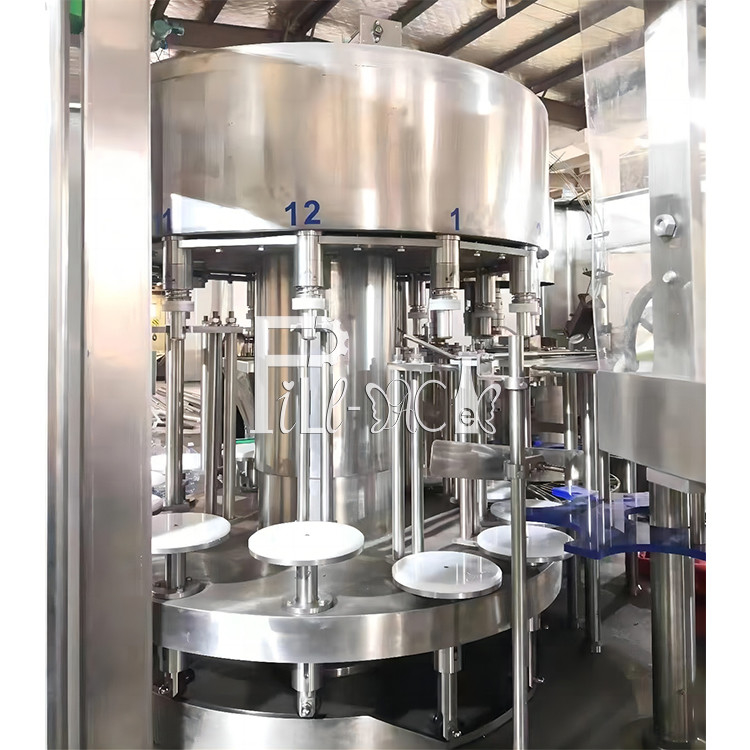

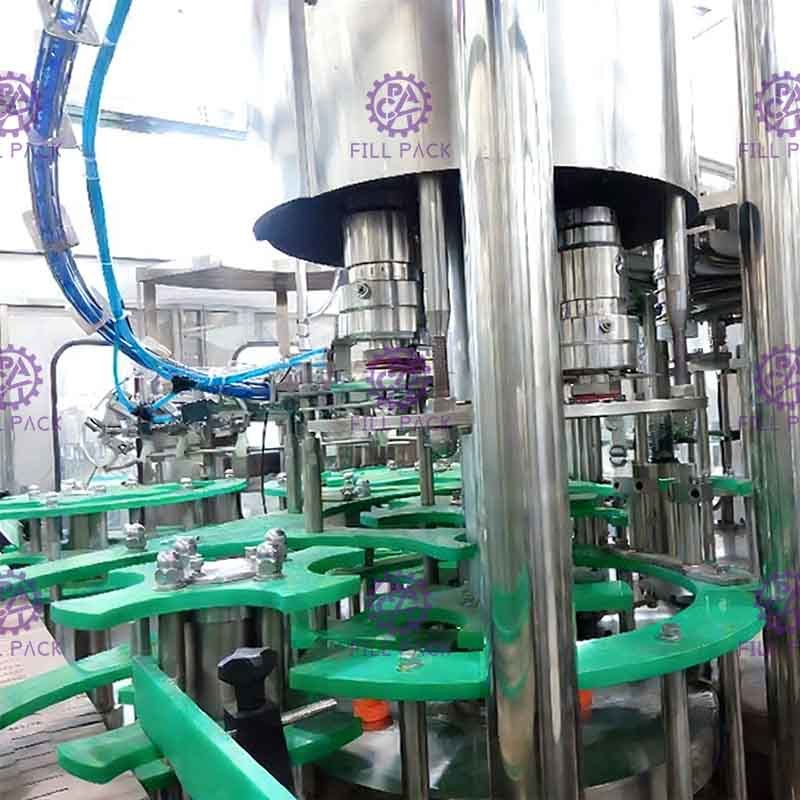

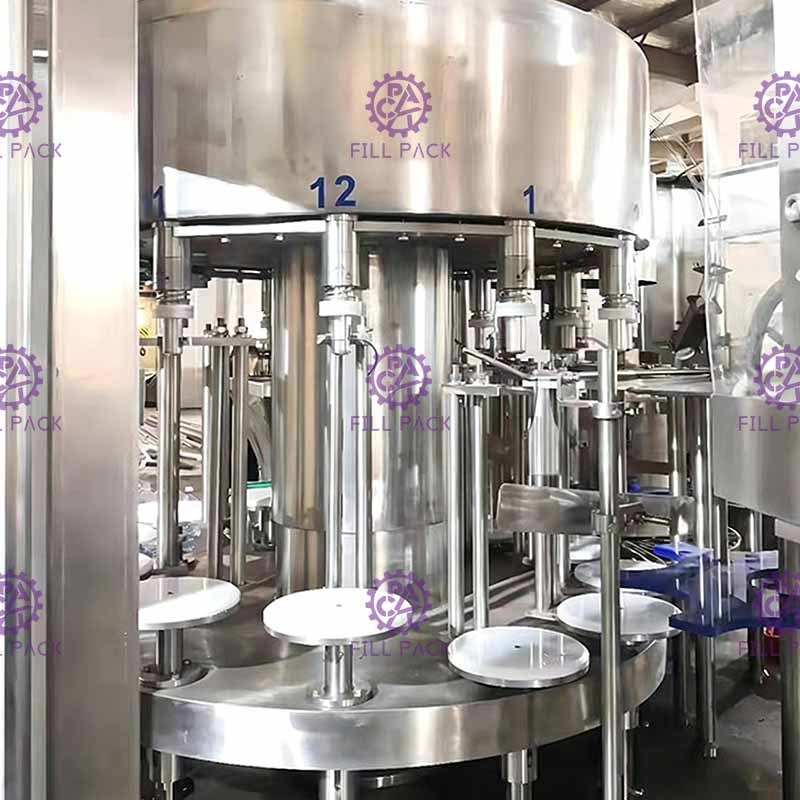

Partie de remplissage

1)Adopté en Allemagne un roulement anti-corrosion qui peut réduire la pollution de l'environnement par le remplissage.
2) La plaque tournante est fabriquée en SUS AISI304, gros roulement à dents plates.
3) La vanne mécanique à pression est introduite avec la conception étrangère avancée avec une vitesse de remplissage rapide, aucune poche d'angle hygiénique, quelques pièces d'étanchéité et un contrôle précis du niveau de liquide.Toute la vanne est en acier inoxydable 304.
4)Le système de remplissage dispose d'un système de circulation CIP pour laver le pipeline et d'une fausse coupe utilisée pour le nettoyage de la vanne de remplissage.Ce système peut nettoyer le tuyau liquide, le réservoir de liquide et la vanne de remplissage, etc.efficacement.
5) Ce système de remplissage est équipé d'un système de régulation automatique de la température.
6)La soupape de remplissage s'ouvre et commence à se remplir lorsqu'elle descend et touche le goulot d'étranglement, la soupape de remplissage se déplace vers le haut et quitte le goulot d'étranglement lorsqu'elle a fini de se remplir.
7)L'alimentation en liquide utilise l'interrupteur de niveau de liquide magnétique de la soupape pneumatique automatique pour contrôler automatiquement le réservoir de liquide.
8)La motivation du remplisseur est dérivée du système d'entraînement dans le cadre et transmise par engrenage.

Partie de couverture

Principe:
Cette unité est le plus haut degré de précision de 3 en 1 machine, il est important pour la machine à fonctionner de manière stable et la qualité du produit.
caractéristique de l'enveloppe de vis comme suit:
1) En vissant la tête de capotation (les parties principales qui peuvent assurer la qualité de capotation), l'expert améliore la conception de l'acier magnétique,Cette amélioration peut réduire le taux défectueux de capping mieux et le caractère traditionnel de facile à régler et régler le couple de vis capping tête.
2) La tête d'enroulement est conçue à double usage; elle convient pour le plateau et le sport.
3) Le dispositif qui peut retirer le capuchon arrière et empêcher le capuchon arrière de passer est fixé dans le guide de chute du capuchon.
4) Un groupe d'interrupteurs photoélectriques est fixé sur le guide de chute du capuchon.
5) Un interrupteur de détection de l'entrée de bouteille est fixé sur le bouchon de vis.
6) Il y a un cylindre de verrouillage de bouchon dans le joint entre le guide de chute de bouchon et la plaque de bouchon de piqûre.
8) En ajustant la hauteur des pièces rotatives pour s'adapter à différentes hauteurs de bouteille.
9) La motivation du capteur de vis est dérivée du système d'entraînement dans le cadre et transmise par engrenage.
10) Les parties principales du capuchon à vis sont traitées par le centre de traitement à contrôle numérique.
