PVC d'OIN étiqueteur de bouteille de douille de cou de 5 gallons
ContPerson : Alice Gu
Numéro de téléphone : 86-15862615333
Quel est l'app? : +8615862615333
| Quantité de commande min : | 1 ensemble | Prix : | 35500USD-57000USD |
|---|---|---|---|
| Détails d'emballage : | Cas en bois | Délai de livraison : | 25-30 jours ouvrables |
| Conditions de paiement : | LC, D/A, D/P, T/T, Western Union, MoneyGram | Capacité d'approvisionnement : | 20sets par mois |
| Lieu d'origine: | Zhangjiagang, Chine | Nom de marque: | Fillpack |
|---|---|---|---|
| Certification: | CE/ISO9001 | Numéro de modèle: | ROPP-9/ROPP-12/ROPP-15/ROPP-18/ROPP-24 |
|
Détail Infomation |
|||
| Poste de travail: | 9/12/15/18/24 | débit: | 9000BPH-24000BPH |
|---|---|---|---|
| Pression du gaz: | 0,7 MPA | Pouvoir: | 16kw |
| Vitesse du convoyeur: | 30 m/min | La plus grande vitesse de l'alimentation de labels: | vitesse maximale de 100 labels de mètres/minute |
| Largeur d'étiquette maximale: | 195mm (peut être adapté aux besoins du client) | La longueur maximale du label: | 500 mm |
| Le diamètre maximum du label: | 400 mm | Diamètre de noyau de label: | 76.2mm |
| Colle de étiquetage: | menant et finissant le collage de bord avec la fonte chaude | Température de collage: | 120 ~ 160 ℃ |
| Mettre en évidence: | Étiqueteur de bouteilles en plastique,Étiqueteur de bouteilles OPP rotatif,Appareil d'étiquetage pour la fusion de colle chaude |
||
Description de produit

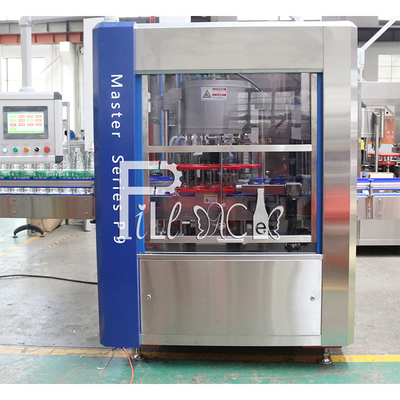

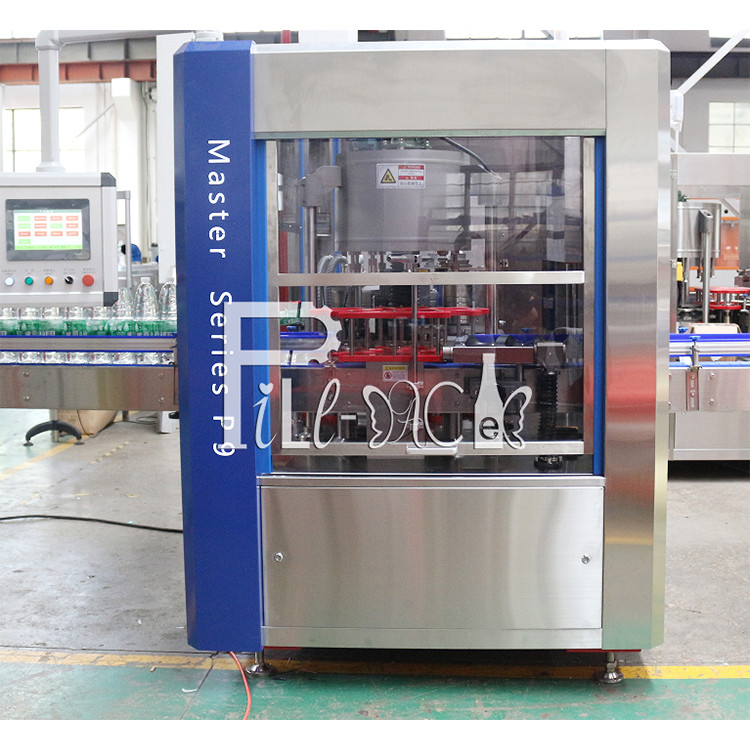

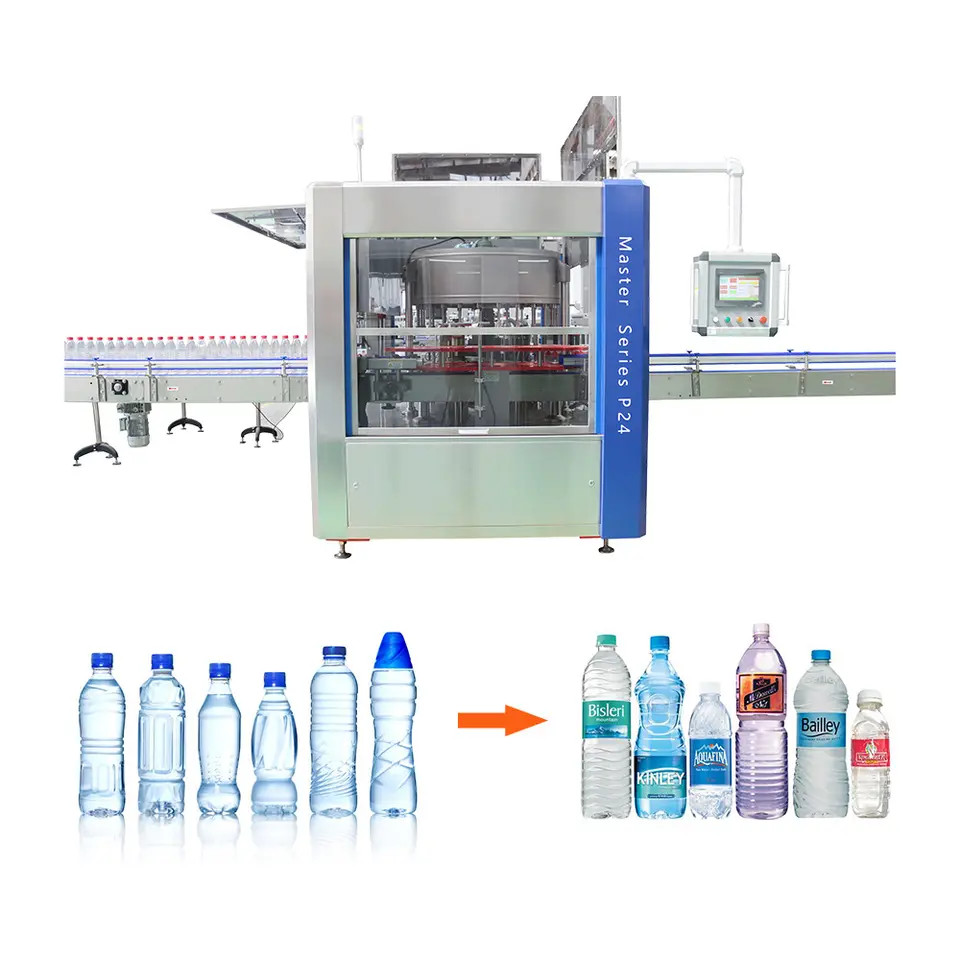

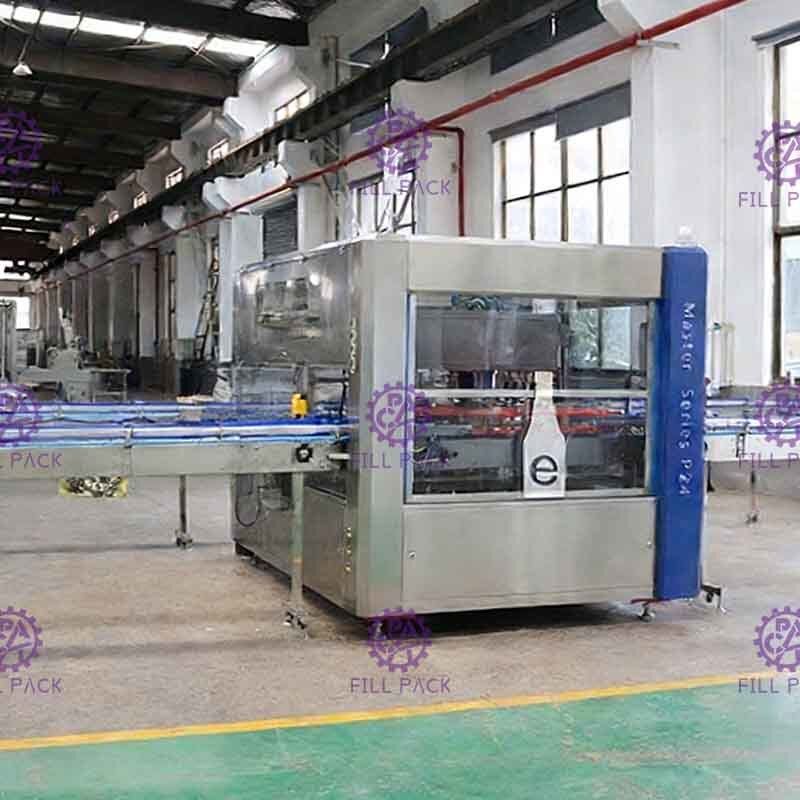

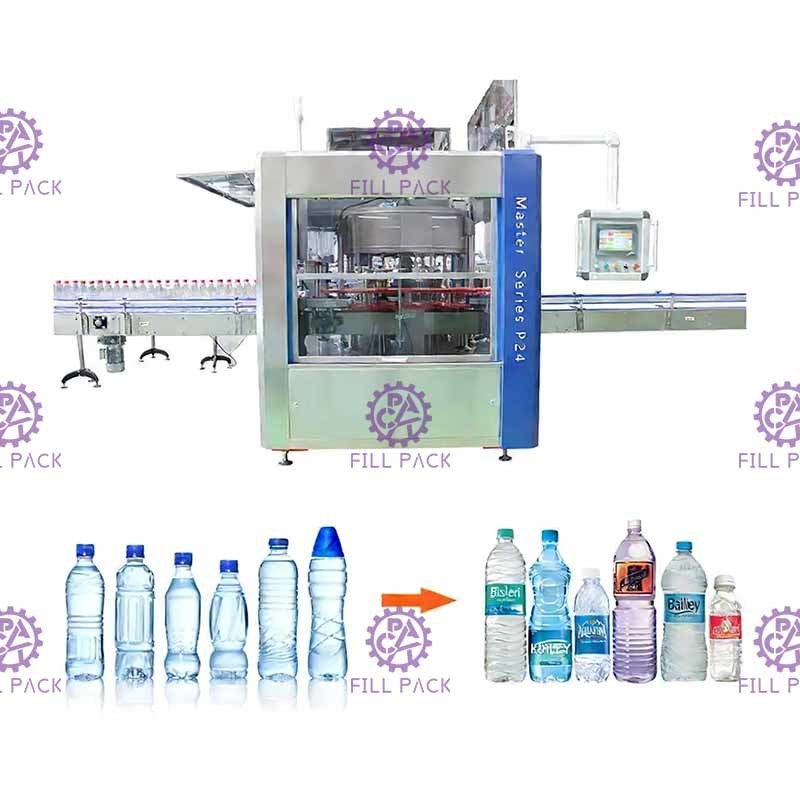

Étiqueteur de bouteilles OPP rotatif Machine d'étiquetage à base de colle à chaud Équipement d'étiquetage Applicateur pour usine d'eau de bouteille en plastique
Principe de fonctionnement
Au début du processus de travail, les bouteilles sont introduites dans la machine d'étiquetage à vitesse constante sur le convoyeur.et pousse les bouteilles le long du convoyeurLe système mécanique de la machine d'étiquetage comprend une roue motrice, une roue d'étiquetage et une bobine.

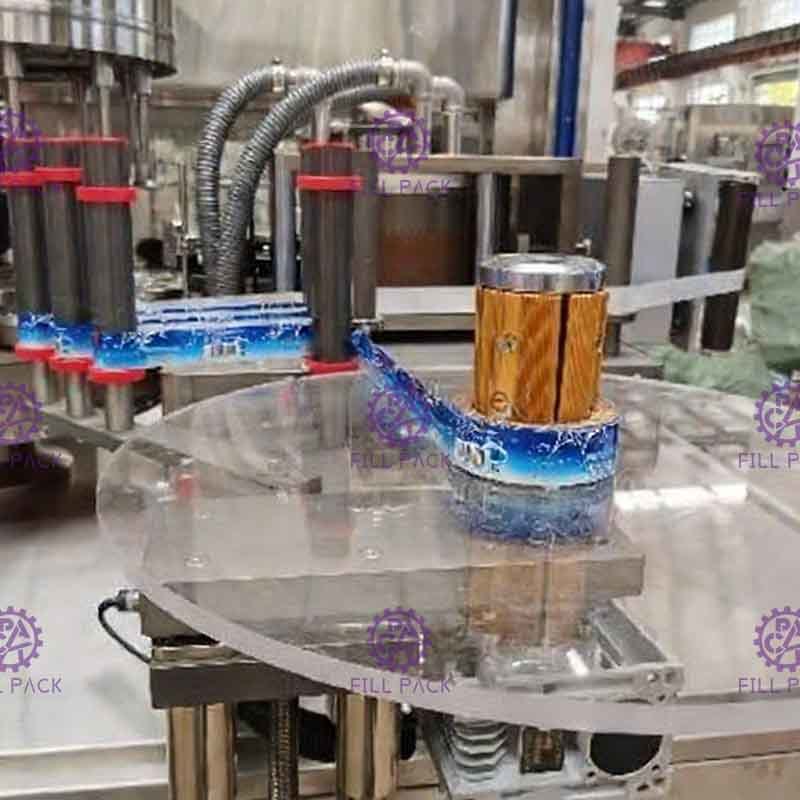

Le volant traîne le ruban d'étiquette de façon intermittente, le ruban d'étiquette est retiré du rouleau,et la roue d'étiquetage va appuyer sur le ruban d'étiquetage sur la bouteille après avoir traversé la roue d'étiquetage. Un régulateur de déplacement en boucle ouverte est utilisé sur la bobine pour maintenir la tension du ruban d'étiquette.le ruban d'étiquette doit être constamment allumé et arrêté.
L'étiquette est fixée à la bouteille lorsque la roue d'étiquetage se déplace à la même vitesse que la bouteille.la roue motrice de la courroie d'étiquetage accélérera à une vitesse correspondant à la courroie transporteuse, et après l'application de l'étiquette, il ralentira jusqu'à s'arrêter.
Procédure:
Alimentation en bouteille → préposition →étiquette d'alimentation →étiquetage→finition
Paramètres techniques de l'équipement
| Modèle | RAPP-9 | ROPP-12 | Résultats de l'enquête | Résultats de l'enquête | Résultats de l'enquête |
| Station de travail | 9 | 12 | 15 | 18 | 24 |
| Débit | 9 000 BPH | 12000 BPH | 15000 BPH | 18000 BPH | 24000 BPH |
| Pression des gaz | 00,7 MPa | ||||
| Le pouvoir | 16 kW | ||||
| Voltage | à hauteur de 50 Hz | ||||
| Taille du contour (m) | 2.2 fois 2.1 fois 2.3 | 2.3 fois 2,25 fois 2.3 | 2.3 fois 2,25 fois 2.3 | 2.4 fois 2,15 fois 2.2 | 27 fois 2,15 fois 2.2 |
| Le poids | 2500kg | 2800 kg | 3 000 kilos | 3500 kg | 4 000 kilos |
|

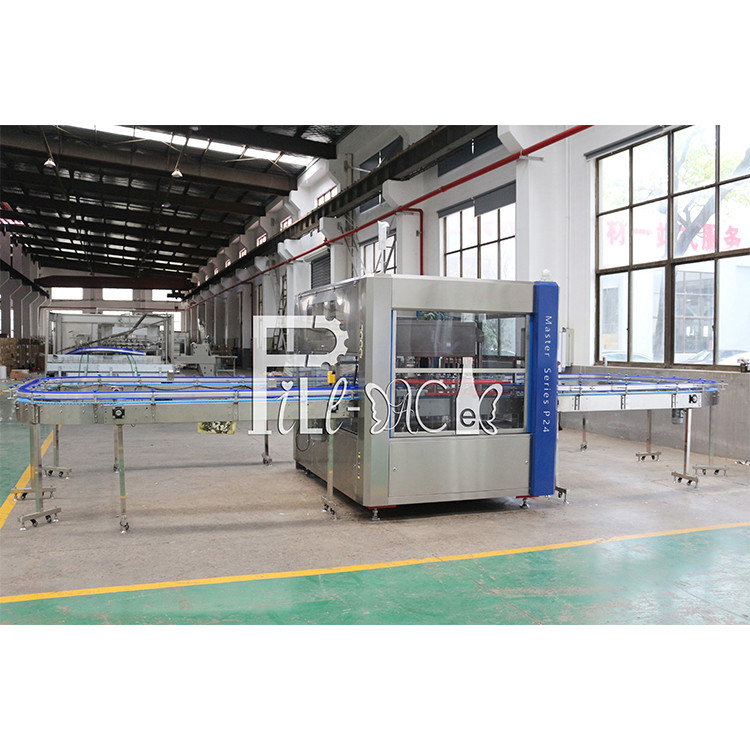

La longueur totale de l'équipement (y compris le convoyeur) |
Pour les véhicules à moteur | 2600 mm | 2600 mm | 2700 mm | 3 000 mm |
| Vitesse du convoyeur | 30 m/min (la vitesse des lignes de transport peut être ajustée en fonction de la production réelle) | ||||
| La plus grande vitesse des étiquettes de l'alimentation | vitesse maximale de 100 mètres étiquettes / min | ||||
| Précision de l'étiquetage | ± 1 mm | ||||
| Précision de l'étiquetage intégré | ± 1 mm | ||||
| Largeur maximale de l'étiquette | 195 mm (peut être personnalisé) | ||||
| Longueur maximale de l'étiquette | 500 mm | ||||
| Le diamètre maximal de l'étiquette | 400 mm | ||||
| Diamètre du cœur de l'étiquette | 76.2 mm | ||||
| Collage d'étiquetage | collage des bords avant et arrière par fusion à chaud | ||||
| Température de colle | 120 à 160°C | ||||
| Type d'étiquette | Étiquette papier,étiquette papier-plastique composite,étiquette papier | ||||
| Les pièces changeantes | une combinaison (pour être satisfait d'un produit, chaque moule contient une vis d'alimentation, une roue d'étoile d'alimentation, une roue d'étoile de décharge, un dispositif de positionnement de bouteille, etc.) | ||||
Parties mécaniques:
Institution de transport:moteur à courant alternatif TRANSTECNO 750w (avec décélération par TRANSTECNO ), régulation de la vitesse de l'onduleur
Le convoyeur:Italie FLEXON LF820-K325 convoyeur à plaques de chaîne en nylon industriel
Institution de transport de l' ordinateur central:Le moteur AC TRANSTECNO de 1,5 kW (avec décélération par TRANSTECNO)
Séparation des bouteillesinstitution:Installation de sous-bouteilles de vers industriels
B. Pourécaillel'alimentationinstitution:Avec l'établissement d'alimentation de la bouteille de vers et l'établissement d'alimentation de la position de la roue étoile pour assurer la précision et la stabilité du chargement
PositionLeinstitution:Pré-localisation mécanique, en utilisant l' installation de la tige pour planifier la bouteille pour le positionnement de l' étiquette

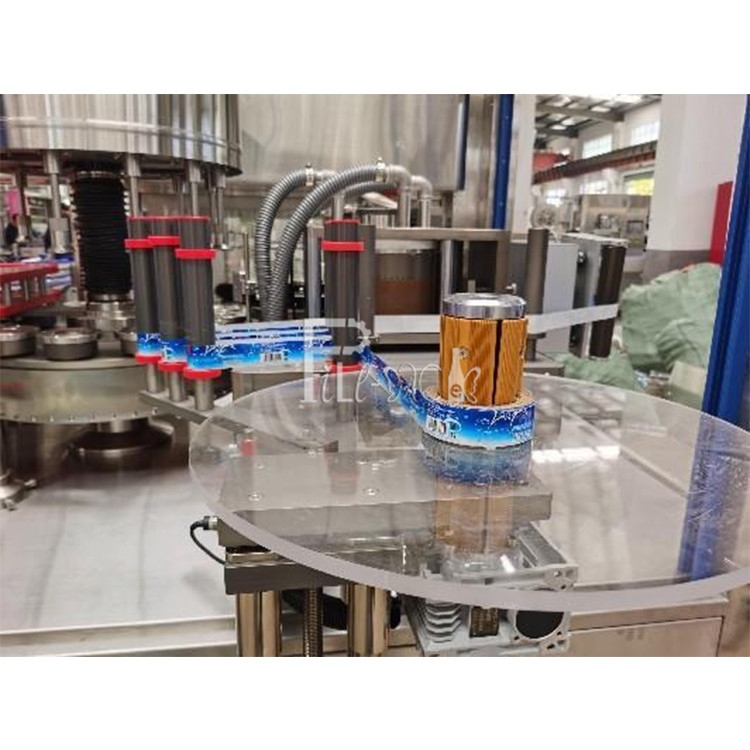

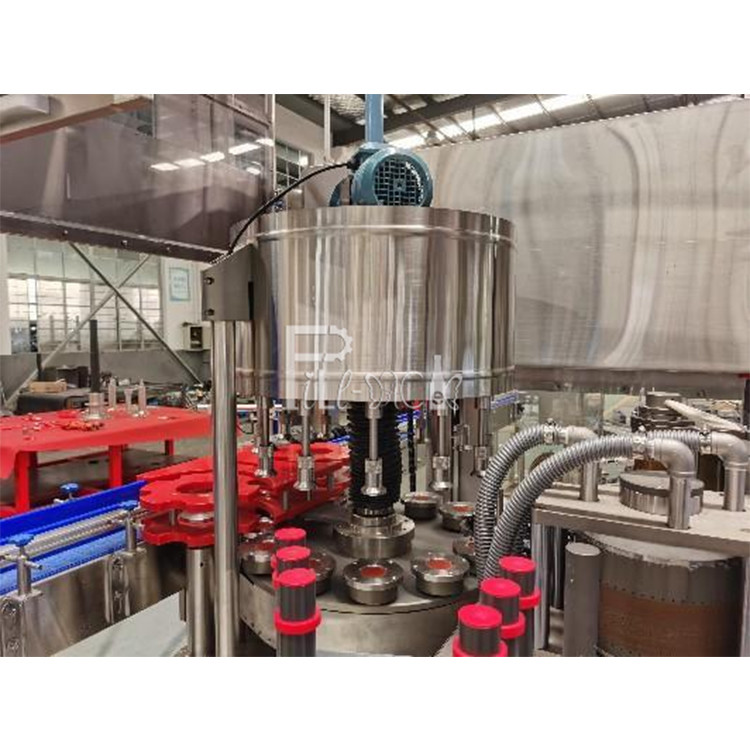

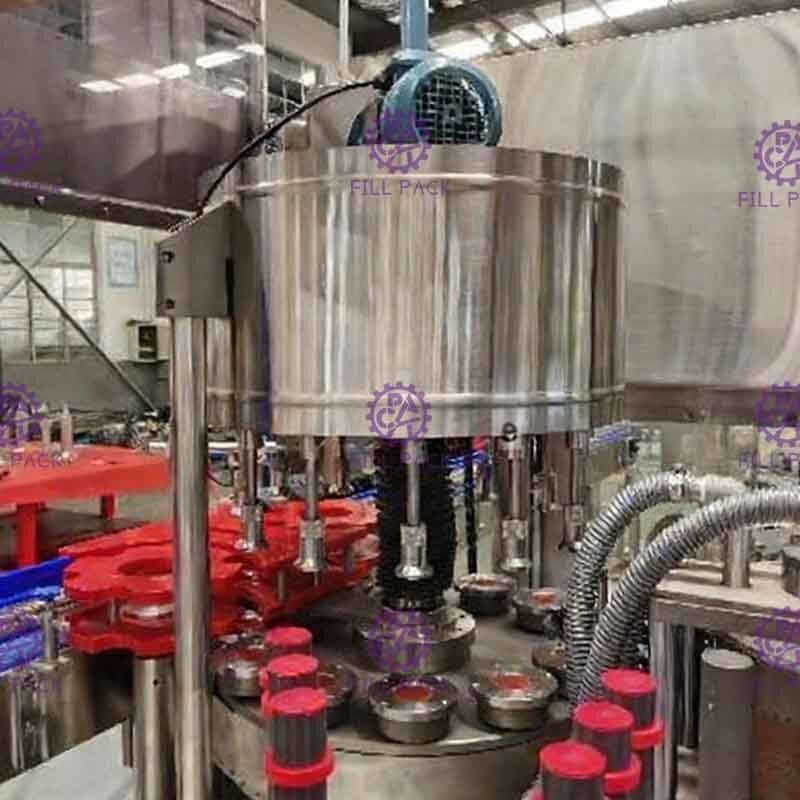

Institution d'étiquetageLes bouteilles sont ramassées par une roue rotative, marquées pendant la rotation.
Institution chargée de l'étiquetage:Système d'alimentation des étiquettes à servo à grande vitesse (entraînement par servo-moteur)
Institution de pressage de l'étiquette:Unité de brosse à arc
Institution de la bouteille guidée:Réglage par rails-guides à double section de coordonnées
Sécuritépartie de la machine:
Protection de la sécurité: Pour assurer la sécurité de l'opérateur, lorsque la machine est en marche, veuillez fermer les portes de protection
Alarme de défaut d'étiquette: mettre en place une alarme pour rappeler à l'opérateur de changer l'étiquette lorsque celle-ci sera utilisée
Alarme de manque de bouteille: lorsque la bouteille manque, la machine s' arrête et fait une alarme.La machine redémarre automatiquement dès que les bouteilles ont été placées ce qui facilitera la production en ligne
Alarme de fuite d'étiquetage: pour contrôler la qualité de l'étiquetage
Test de pression: lorsque la pression ne peut pas répondre aux exigences de l'équipement, la machine s'arrête pour produire des produits défectueux.
Configuration électrique:
| Je ne veux pas. | Nom | Quantité | Marque |
| 1 | Écran tactile | 1 | - Je ne sais pas. |
| 2 | Contrôleur de mouvement | 1 | - Je ne sais pas. |
| 3 | Servo-conducteur | 1 | - Je ne sais pas. |
| 4 | Servo moteur | 1 | - Je ne sais pas. |
| 5 | PLC | 1 | - Je ne sais pas. |
| 6 | Modules électroniques à sortie analogique | 1 | - Je ne sais pas. |
| 7 | Encodeur | 1 | Je suis malade |
| 8 | Invertisseur | 4 | - Je ne sais pas. |
| 9 | Capteur de bouteille | 1 | Panasonic |
| 10 | Capteur d'étiquette | 2 | Panasonic |
| 11 | Disjoncteur | 9 | - Je ne sais pas. |
| 12 | Contacteur | 5 | - Je ne sais pas. |
| 13 | puissance | 1 | - Je ne sais pas. |
| 14 | Appuie sur le bouton | 4 | - Je ne sais pas. |
| 15 | Alerte électrique | 1 | - Je ne sais pas. |
Détails:
