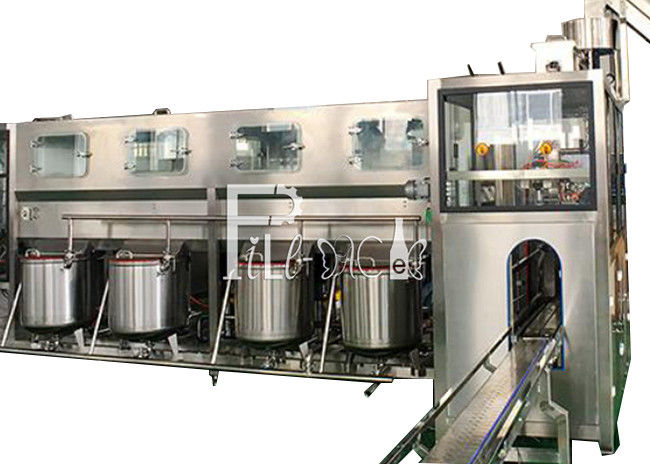

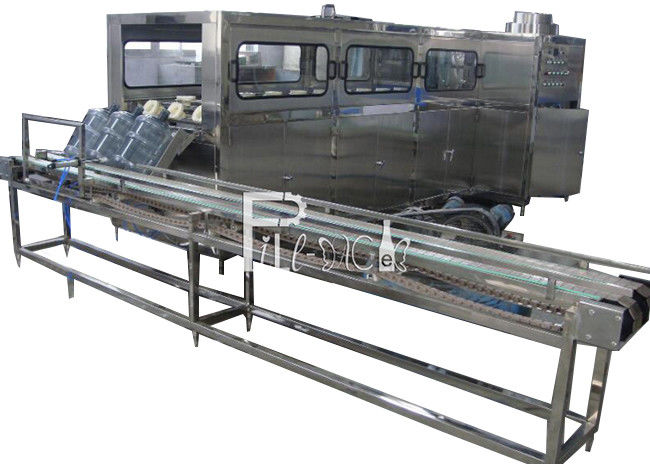

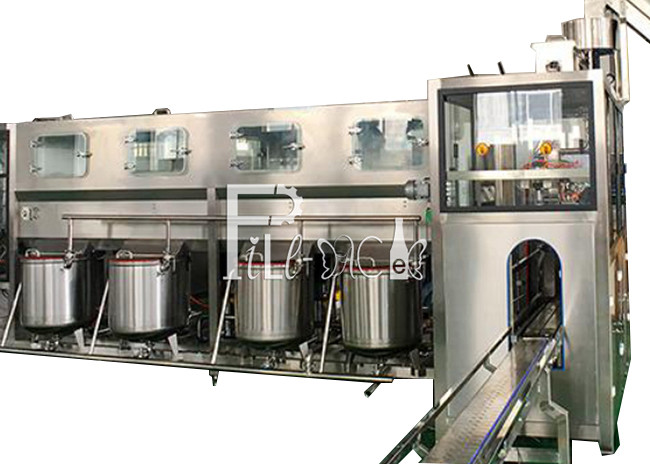

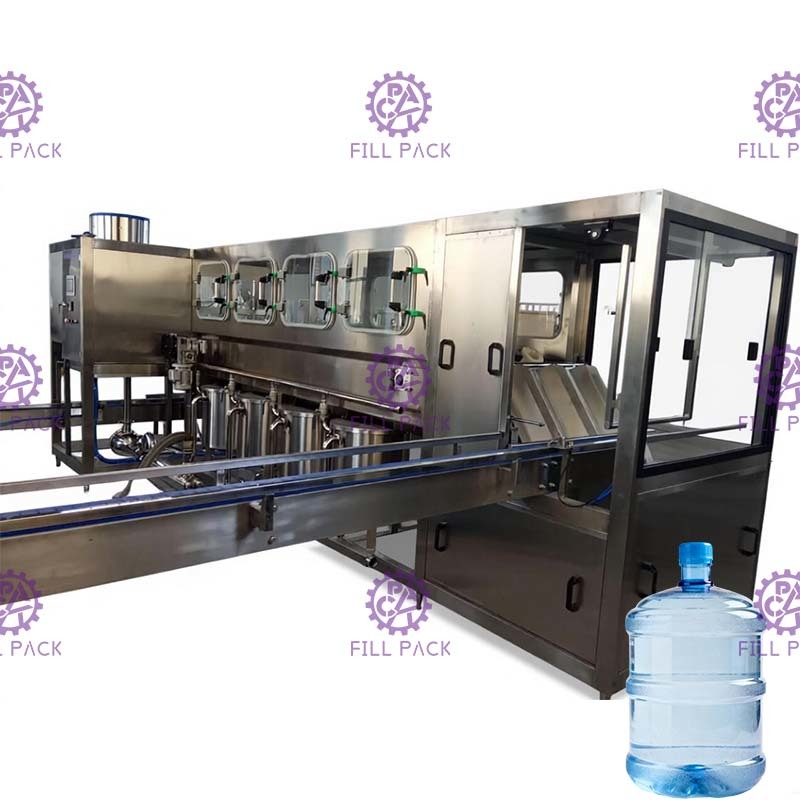

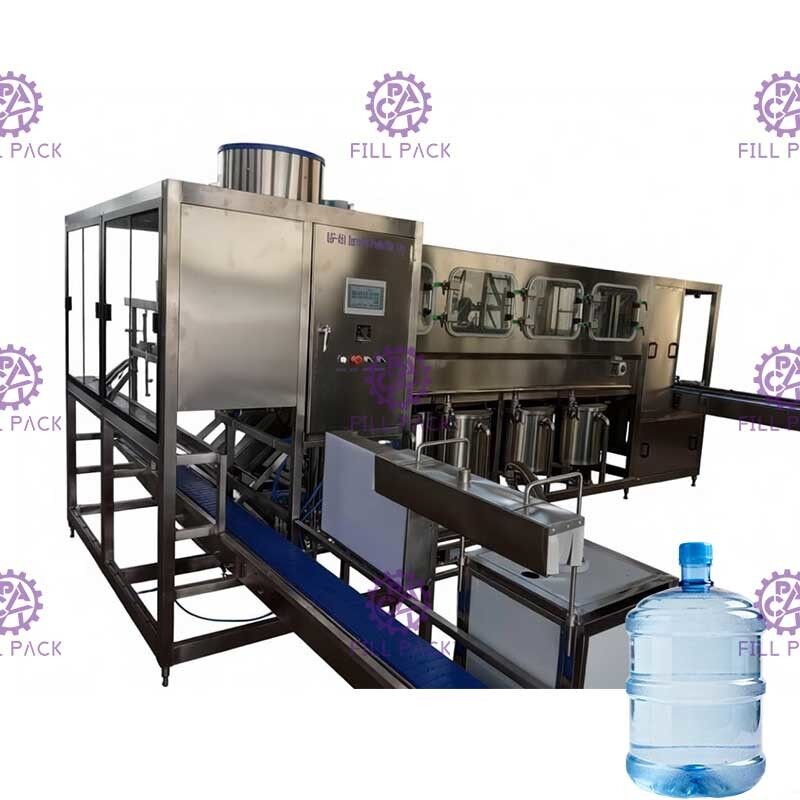

450BPH machine de remplissage de pot de 20 litres avec le système de chargement automatique

Description de produit

Description de Machine d'embouteillage d'eau de 450BPH Gallon avec dispositif de chargement automatique

La machine intègre le lavage, le remplissage et le bouchage. C'est une machine idéale pour produire de l'eau en barils. L'ensemble de la machine utilise une coque en acier inoxydable 304, résistante à la rouille et facile à nettoyer. Les principales pièces électriques sont toutes de marque. Le système de canalisation d'air utilise des produits de la marque Air TAC. La machine a une construction compacte, n'occupe que peu de place et son efficacité de travail est élevée.

L'installation de la machine ne nécessite pas de vis de plancher, après avoir retiré le boîtier, placez la machine sur le sol plat, puis ajustez la hauteur du support et ajustez toute la pression du support pour qu'elle soit moyenne. Une fois la machine bien installée, entrez par le tuyau d'eau, le tuyau de vidange et l'alimentation électrique, l'alimentation en air.

Processus de travail :

L'unité de remplissage des barils peut être divisée en 3 étapes : lavage, remplissage et bouchage, soit un total de 16 postes de travail,

1, 2 postes de lavage désinfectants

2, 1 poste d'égouttage

3, 2 postes de retour d'eau

4, 2 postes d'eau pure

5, 1 poste d'égouttage

Un côté 8 postes, les deux côtés 16 postes

Processus de travail comme ci-dessous :

• Les bouteilles vides entrent dans les postes de lavage et de désinfection par la chaîne et le porte-bouteille. (La bouteille de lavage passe par 8 postes) Le processus de lavage sera divisé en 4 étapes : 1, lavage à l'eau alcaline chaude 2, lavage au thimérosal ; 3, lavage à l'eau claire, 4, lavage à l'eau pure. Chaque étape de lavage est réglée sur 8S, après le lavage, il y aura 10S pour l'égouttage. Lorsque le moteur d'entraînement tourne avec une bouteille vide et entre dans la zone d'induction de positionnement avec le capteur sur la chaîne, l'interrupteur du capteur de positionnement envoie un signal pour arrêter le moteur d'entraînement, et en même temps, la pompe à eau de rinçage des bouteilles démarre pour effectuer le travail de rinçage et de désinfection (le temps de rinçage est contrôlé par le réglage du programme PLC) ;

2. Après le rinçage, les bouteilles vides rincées sont transportées par le mécanisme d'entraînement de lavage des bouteilles et tombent sur le support de poussée des bouteilles. Le cylindre de poussée des bouteilles fonctionne pour pousser les bouteilles vides vers la position de remplissage, de sorte que la buse de remplissage soit alignée avec l'embouchure de la bouteille d'eau, etc. Une fois l'eau rincée, la pompe de remplissage démarre le remplissage. (Le temps de remplissage est ajusté par l'utilisateur selon les besoins)

3. Lorsque le remplissage est terminé, le PLC envoie un signal de commande, l'électrovanne de remplissage est fermée et le remplissage est arrêté. Une fois le remplissage terminé, la bouteille d'eau remplie est envoyée au couvercle de la zone de bouchage par la bouteille d'eau suivante et envoyée à la zone de la glande, le cylindre de bouchage entraîne le dispositif de bouchage pour presser fermement le bouchon. À ce stade, un cycle d'irrigation de lavage est terminé.

Paramètres :

Détails de la construction :Coque SUS304 avec belle fenêtre

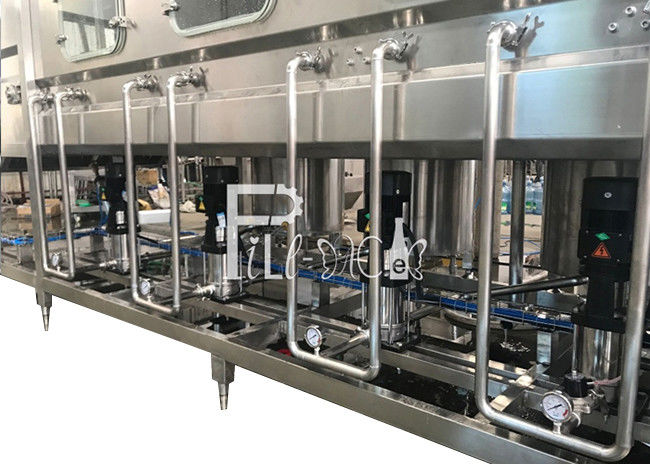

Têtes de lavage	Pompes à eau

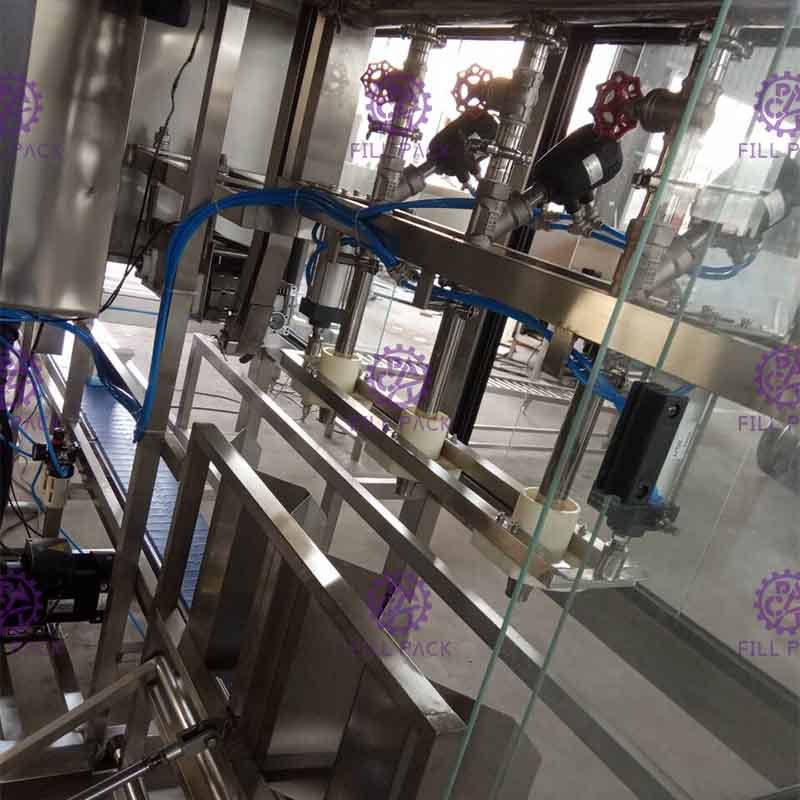

Remplissage et bouchage
